Mzb1 20/630

Parametry techniczne, schemat elektryczny, materiały do pobrania, opis kontenerowej stacji transformatorowej typu Mzb1 20/630 produkcji ZPUE S.A.

Wygląd

Stacja typu Mzb1 20/630
Wysokość bryły głównej stacji zewnętrzna / wewnętrzna:
Standard 2850 mm

Rozmieszczenie urządzeń

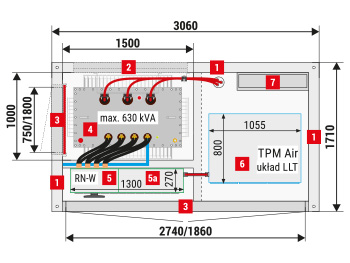

Mzb1 20/630-4"a”
Mzb1 20/630-4”a”

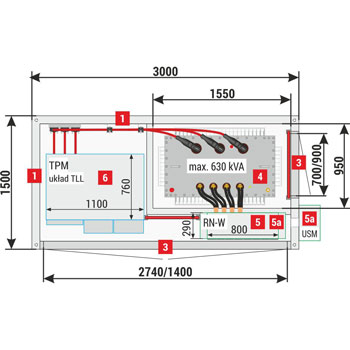

Mzb1 20/630-3"b”
Mzb1 20/630-3”b”

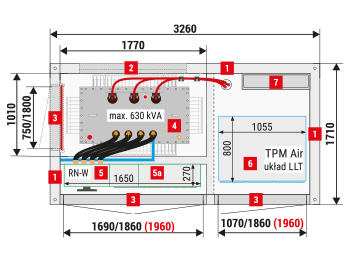

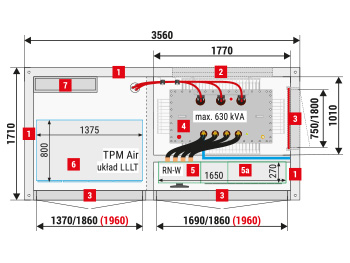

Mzb1 20/630-1"b”
Mzb1 20/630-1”b”
1 Grubość ścian 120 mm - standard
Ściany bez otworów - klasa odporności ogniowej REI 120
Grubość ścian 90 mm - opcja
2 Żaluzje wentylacyjne IP 23D - standard, IP 43 - opcja
W żaluzjach wentylacyjnych montowanych w ścianach z odpornością ogniową instalowane są klapy p.poż. np. EI 60 lub EIS 120 - opcja
3 Drzwi pełne lub z żaluzjami wentylacyjnymi bez odporności p.poż. IP 23D - standard, IP 43 - opcja
Drzwi z odpornością ogniową np. EI 60 lub EI 120 - opcja
4 Transformator
5 Rozdzielnica nN
5a Szafa AMI / Smart Grid / Telemechanika / potrzeby własne
6 Rozdzielnica SN

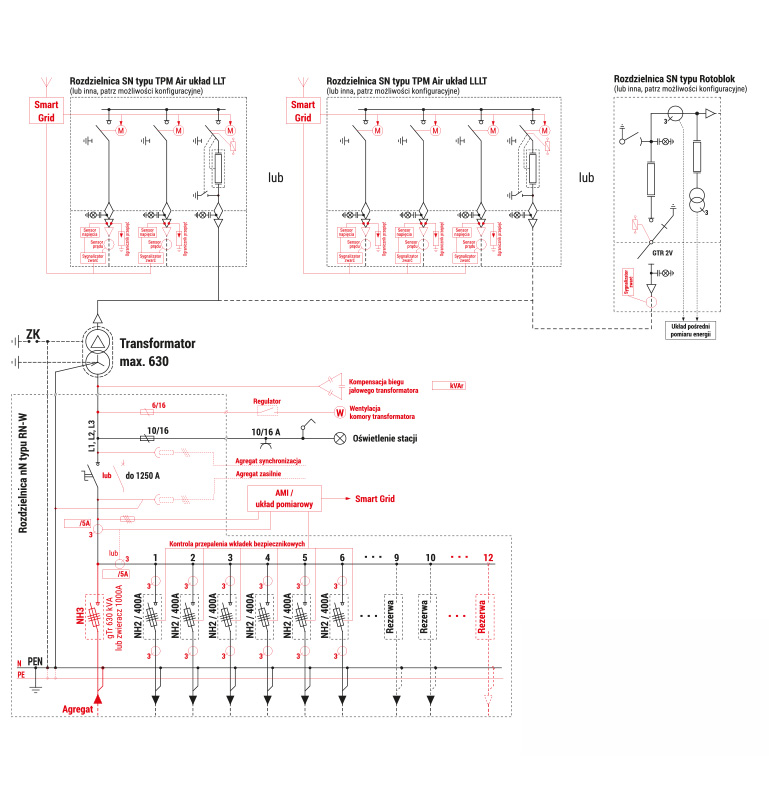

Schemat elektryczny

Schemat elektryczny stacji Mzb1 20/630

Kolorem czerwonym, na schemacie elektrycznym oznaczono wyposażenie opcjonalne.

Parametry techniczne / Mozliwości konfiguracyjne

Obudowy betonowe Mzb1
Masa / Powierzchnia 3,06x1,71 (3x1,65)
bryła główna: 9 000 (8 000) kg
dach betonowy: 2 000 kg
powierzchnia użytkowa: 4,06 m2
Parametry techniczne / Możliwości konfiguracyjne
Transformator (4) Maksymalna moc / wymiar 630 kVA / 950 x 1400 x 1650 [mm]
Klasyfikacja odporności na łuk wenętrzny IAC-AB-20 kA-1s
Klasa obudowy 10
Parametry elektryczne rozdzielnic SN nN
Napięcie znamionowe do 25 kV do 0,69 kV
Prąd znamionowy 630 A do 1250 A
Prąd znamionowy krótkotrwały wytrzymywany do 25 kA (1s) do 25 kA (1s)
Prąd znamionowy szczytowy wytrzymywany do 63 kA do 55 kA
Rozdzielnica** Typ Maksymalna ilość pól
nN (5) RN-W 12
SN (6) Rotoblok (1000 mm) 1 (możliwość tylko w wariancie „b”)
TPM / TPM Kompakt / TPM C 3 (TLL lub WLL) / 4 (LLTL) / 4 (LLTL)

* Transformator wstawiany od góry stacji, przed zamontowaniem dachu.

** Szczegółowy dobór rozdzielnic i ich wyposażenia znajduje się w rozdziałach poświęconych poszczególnym urządzeniom katalogu. W nawiasach podano wymiary pojedynczych pól rozdzielnic modułowych. W przypadku rozdzielnic pierścieniowych podano przykładowe, maksymalne konfiguracje.
