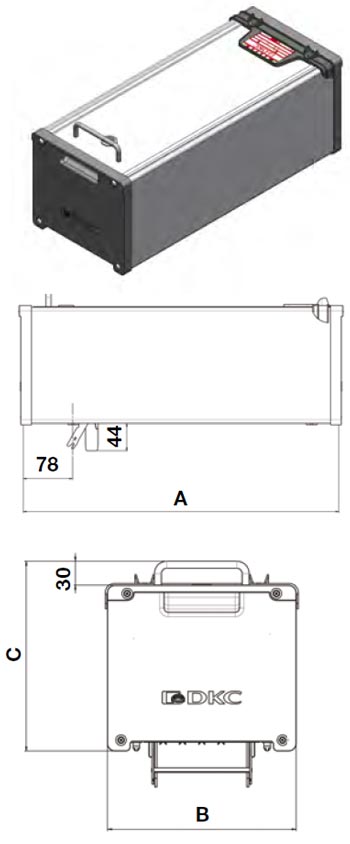

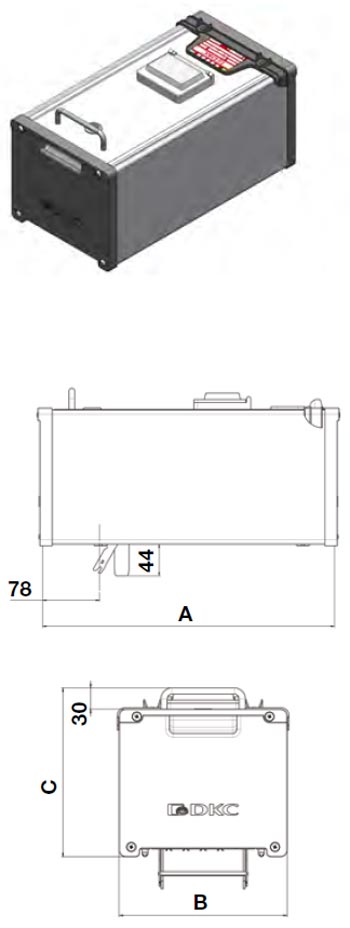

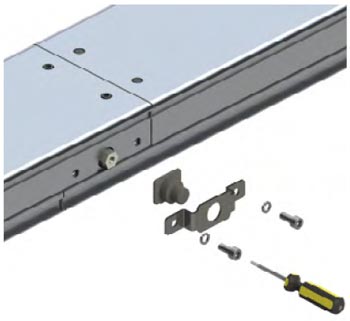

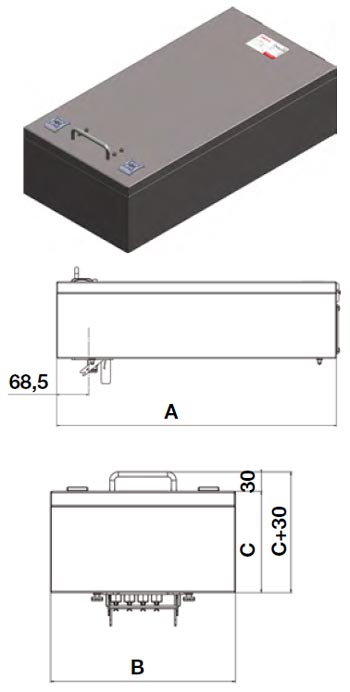

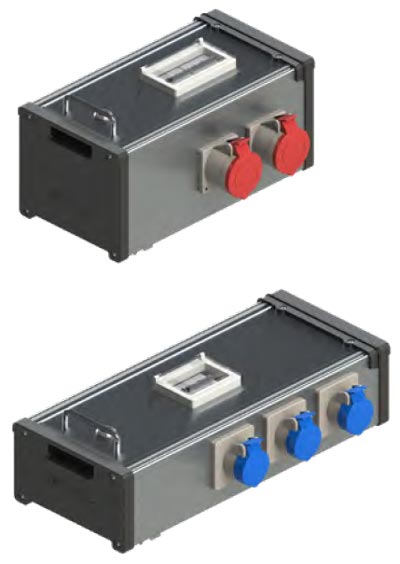

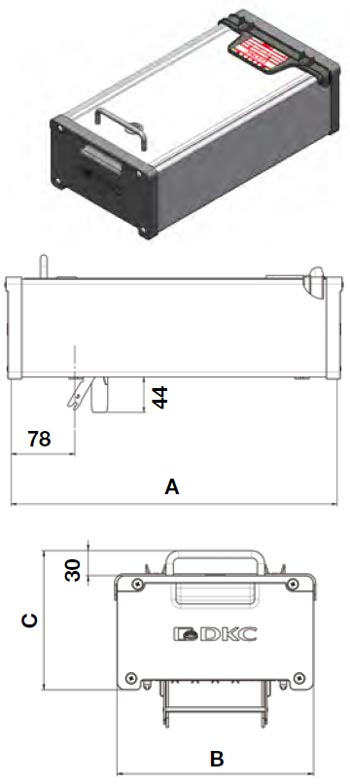

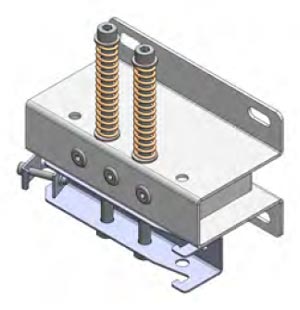

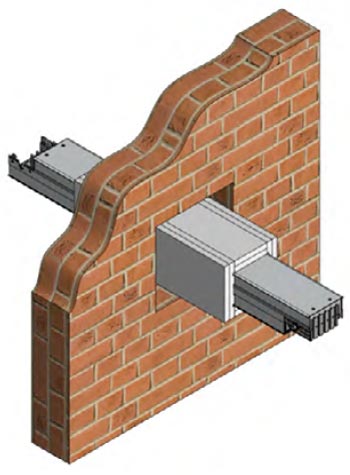

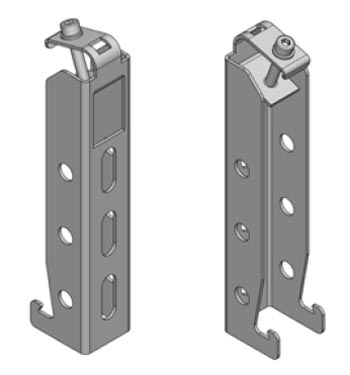

Charakterystyka Szynoprzewody DISTRITECH są przeznaczone do średnich mocy i nadają się zarówno do zastosowań przemysłowych, jak i komercyjnych. Szynoprzewody DISTRITECH są oferowane w wersji aluminiowej dla prądów znamionowych od 160 do 630A, natomiast wersja miedziana jest dostępna do 800 A. Obudowa szynoprzewodów i puszki odgałęźne wykonane są z aluminium. Szynoprzewód posiada kompletny zestaw akcesoriów potrzebnych do montażu dowolnej złożonej linii dystrybucyjnej. Szynoprzewód DISTRITECH posiada stopień ochrony IP55 bez dodatkowych akcesoriów. Przewody są izolowane powietrzem, a połączenie między elementami odbywa się za pomocą dołączonego monobloku. Standardowe konfiguracje to 4 i 5 biegunów. Szynoprzewód DISTRITECH posiada certyfikat IEC 61439-6. Każdy element jest poddawany kompletnemu zestawowi testów po wyprodukowaniu. Zalety Zmniejszona waga i niewielkie rozmiary Połączenie z systemem monoblokowym Zmienna liczba gniazd odgałęźnych po obu stronach w zależności od projektu Automatyczne zamykanie gniazda podczas wyjmowania puszek odgałęźnych Dostępność puszek odgałęźnych o specjalnych wymiarach zgodnie z wymaganiami Brak obniżania wartości znamionowych w dowolnym kierunku instalacji Opis ogólny Obudowa szyn zbiorczych Distritech jest wykonana z wytłaczanych profili ze stopu aluminium (AW6060-T5 w 99,5%), co zapewnia produktowi dobrą odporność mechaniczną i zmniejsza jego wagę. Obudowa szyn zbiorczych jest całkowicie zamknięta i pozbawiona wentylacji w celu ochrony i zapobiegania wewnętrznym uszkodzeniom mechanicznym pochodzącym z elementów zewnętrznych (kurz, piasek i gruz). Elementy te są również chronione przed korozją i czynnikami zewnętrznymi ze stopniem ochrony IP55 do instalacji w pomieszczeniach wewnętrznych. Szynoprzewody dystrybucyjne DKC spełniają normy bezpieczeństwa dotyczące stopnia zanieczyszczenia, w szczególności: Stopień zanieczyszczenia 3: zanieczyszczenia przewodzące lub suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji. Można je znaleźć w środowisku przemysłowym lub na placach budowy (trudne warunki). Obudowa zewnętrzna, z surowego aluminium, może być malowana w technologii przeciwpyłowej, wykończona powłoką proszkową 80-100 mikronów na życzenie klienta. Konfiguracje Zakres Wymiar A (mm) Waga kg/m 160A 58,5 4,0 250A 73,5 4,9 400A 93,5 7,0 630A 113,5 9,0 3P + N + PE 4 przewodniki Konfiguracja standardowa, 4 przewody. Przewód ochronny jest wykonany z aluminiowej obudowy o przekroju równym lub większym niż przewód fazowy. 3P + N + FE + PE 5 przewodników W tej konfiguracji przewód ochronny jest wykonany z dedykowanego pręta wewnątrz kanału, o tym samym przekroju i materiale co przewody materiał niż przewody fazowe. Dane techniczne przewodników aluminiowych 160 - 630A Dane techniczne 160 250 400 630 Zgodność z normami IEC/EN 61439-6 Znamionowy prąd roboczy (40°C) Inc A 160 250 400 630 Znamionowe napięcie robocze Ue V 1000 Znamionowe napięcie izolacji Ui V 1000 Częstotliwość znamionowa f Hz 50 Stopień zanieczyszczenia 3 = Conductive pollution occurs or dry, non-conductive pollution occurs which is expected to become conductive due to condensation. Odporność na korozję Test Severity A Ochrona przed uderzeniami mechanicznymi IK 08 Zdolność do wytrzymywania obciążeń mechanicznych Ciężkie Stopień zabezpieczenia IP 55 Prąd znamionowy krótkotrwały wytrzymywany Icw-t kA-s 10 - 0,45 14 - 0,6 20 - 1 30 - 1 Prąd znamionowy szczytowy wytrzymywany Ipk kA 17 28 40 63 Odporność na rozprzestrzenianie się płomieni Tak Klasyfikacja ogniowa zgodnie z normą UNI EN 1366-3:2009 E 240 / EI 240 (z barierą przeciwpożarową) Charakterystyka przewodników 160 250 400 630 Średnia rezystancja w temperaturze otoczenia (20°C) R20 mΩ/m 0,421 0,264 0,129 0,098 Średnia rezystancja przy Inc i 35°C (50 Hz) R1 0,556 0,376 0,181 0,143 Średnia reaktancja przy Inc i 35°C (50 Hz) X1 0,124 0,059 0,060 0,060 Średnia impedancja przy Inc i 35°C (50 Hz) Z1 0,570 0,380 0,191 0,155 Pole magnetyczne - 1 metr 160 250 400 630 Zgodność z normami μT 0,93 0,1,43 1,92 3,93 Charakterystyka pętli zwarciowej 160 250 400 630 Średnia rezystancja przy Inc i 35°C Ph-N R0 ph/N 1,625 2,280 0,526 0,786 Średnia reaktancja przy Inc i 35°C Ph-N X0 ph/N 0,409 0,351 0,097 0,298 Średnia impedancja przy Inc i 35°C Ph-N Z0 ph/N 1,675 2,307 0,535 0,841 Średnia rezystancja przy Inc i 35°C Ph-PE R0 ph/PE 1,663 2,318 0,609 0,559 Średnia reaktancja przy Inc i 35°C Ph-PE X0 ph/PE 0,439 0,492 0,188 0,213 Średnia impedancja przy Inc i 35°C Ph-PE Z0 ph/PE 1,720 2,369 0,638 0,598 Metoda impedancji 160 250 400 630 Średnia rezystancja przy 20°C Ph-N Rb20 ph/N 0,881 0,711 0,279 0,253 Średnia rezystancja przy 20°C Ph-PE Rb20 ph/PE 0,894 0,731 0,299 0,206 Średnia rezystancja przy Inc i 35°C Ph-N Rb ph/N 1,165 1,011 0,391 0,366 Średnia rezystancja przy Inc i 35°C Ph-PE Rph/PE 1,182 1,040 0,420 0,298 Średnia reaktancja przy Inc i 35°C Ph-N Xb ph/N 0,246 0,209 0,143 0,134 Średnia reaktancja przy Inc i 35°C Ph-PE Xb ph/PE 0,270 0,222 0,178 0,106 Spadek napięcia przy rozproszonym obciążeniu 160 250 400 630 Cos Φ = 0,7 ΔV 413,383 263,583 146,527 123,675 Cos Φ = 0,75 431,785 277,157 151,647 127,089 Cos Φ = 0,8 449,250 290,288 156,317 130,046 Cos Φ = 0,85 465,451 302,823 160,379 132,387 Cos Φ = 0,9 479,756 314,462 163,530 133,805 Cos Φ = 0,95 490,549 324,442 164,993 133,511 Cos Φ = 1 481,108 324,868 156,734 123,359 DKC zastrzega sobie prawo do modyfikacji produktu bez wcześniejszego powiadomienia Oznakowania Elementy przewodzące Element prosty Element prosty Standardowe wymiary (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość (mm) Długość* (mm) AI, A H A 160 58,5 3000 250 73,5 3000 400 93,5 3000 630 113,5 3000 * Min. 500mm Element prosty szynowy, może być używany w pionowych lub poziomych ciągach. Skład kodu Element prosty z odpływami Element prosty z odpływami Standardowe wymiary (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość (mm) Długość* (mm) AI, A H A 160 58,5 3000 250 73,5 3000 400 93,5 3000 630 113,5 3000 * Min. 1000mm Element prosty szynowy, może być używany w pionowych lub poziomych ciągach. Skład kodu Standardowa pozycja 3 wtyki 1 strona na prostym elemencie A = 3000 mm 2 wtyki 1 strona na prostym elemencie A = 2000 / 2999 mm 1 wtyk 1 strona na prostym elemencie A = 1000 / 2999 mm 4 wtyki 1 strona na prostym elemencie A = 3000 mm 5 wtyk 1 strona na prostym elemencie A = 3000 mm 6 wtyk 1 strona na prostym elemencie A = 3000 mm Element kątowy poziomy Element kątowy poziomy Element umożliwiający zmianę kierunku w poziomie. Typ 1 Typ 2 Standardowe wymiary (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B 160 58,5 200 200 250 73,5 200 200 400 93,5 200 200 630 113,5 200 200 Element kątowy pionowy Element kątowy pionowy Element umożliwiający zmianę kierunku w pionie. Typ 1 Typ 2 Standardowe wymiary (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B 160 58,5 200 200 250 73,5 200 200 400 93,5 200 200 630 113,5 200 200 Element podwójny kątowy poziomy Element podwójny kątowy poziomy Element umożliwiający podwójną zmianę kierunku w poziomie. Do stosowania tam, gdzie nie ma wystarczającej odległości do połączenia dwóch poziomych kolanek. Typ 1 Typ 2 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B C 160 58,5 200 190 200 250 73,5 200 200 200 400 93,5 200 220 200 630 113,5 200 240 200 Element podwójny kątowy pionowy Element podwójny kątowy pionowy Element umożliwiający podwójną zmianę kierunku w pionie. Do stosowania tam, gdzie nie ma wystarczającej odległości do połączenia dwóch pionowych kolanek. Typ 1 Typ 2 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B C 160 58,5 200 250 200 250 73,5 200 250 200 400 93,5 200 250 200 630 113,5 200 250 200 Element podwójny kątowy poziomy + pionowy Element podwójny kątowy poziomy + pionowy Element umożliwiający zmianę kierunku w poziomie i w pionie. Do stosowania tam, gdzie nie ma wystarczającej odległości do połączenia kolana poziomego z kolanem pionowym. Typ 1 Typ 2 Typ 3 Typ 4 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B C 160 58,5 200 220 200 250 73,5 200 230 200 400 93,5 200 240 200 630 113,5 200 250 200 Trójnik poziomy Trójnik poziomy Element „T” dzielący bieg poziomo na dwie linie o tym samym rozmiarze i ocenie. Typ 1 Typ 2 Typ 3 Typ 4 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B C X Y 160 58,5 300 300 300 100 71 250 73,5 300 300 300 100 63 400 93,5 300 300 300 100 53 630 113,5 300 300 300 100 43 Trójnik pionowy Trójnik pionowy Element „T” dzielący bieg pionowy na dwie linie o tym samym rozmiarze i ocenie. Typ 1 Typ 2 Typ 3 Typ 4 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Wysokość(mm) Długość*(mm) AI, A H A B C X 160 58,5 400 400 400 160 250 73,5 400 400 400 160 400 93,5 400 400 400 160 630 113,5 400 400 400 160 Głowica prosta Głowica prosta Podłączenie terminala do rozdzielnicy lub transformatora. Typ 1 Typ 2 4 bieguny 5 biegunów Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Drążek(mm) Wymiary*(mm) AI, A H A 160 25 58,5 200 250 40 73,5 200 400 60 93,5 200 630 80 113,5 200 Głowica zasilająca kablowa Głowica zasilająca kablowa Linia zasilania skrzynki. Typ 1 Typ 2 Typ 1 Typ 2 Wymiary standardowe (ważne tylko dla aluminiowych szyn zbiorczych) Prąd znamionowy Drążek(mm) Wysokość(mm) Długość (mm) AI, A H A 160 25 58,5 200 250 40 73,5 200 400 60 93,5 200 630 80 113,5 200 Kasety odpływowe Kaseta plastikowa pusta Kaseta plastikowa pusta Puste skrzynki odłączające są dostarczane bez można uzupełnić w razie potrzeby. Skrzynki odgałęźne bez rozłącznika, okablowanie wewnętrzne możliwe tylko w przypadku nie jest zainstalowane na szynie zbiorczej. Dostępne od 63A do 160A. Wymiary standardowe Prąd znamionowy Wymiary (mm) In/A A B C 63 380 225 110 160 380 225 110 Kaseta plastikowa z podstawą bezpiecznikową Kaseta plastikowa z podstawą bezpiecznikową Standardowe skrzynki odgałęźne są wyposażone w oprawę bezpiecznika już zainstalowaną i okablowaną (bez bezpieczników). Dostępne od 32A do 160A. Skrzynki odgałęźne bez rozłącznika, okablowanie wewnętrzne możliwe tylko wtedy, gdy skrzynka odgałęźna nie jest zainstalowana na szynie zbiorczej. Aby dobrać rozmiar bezpieczników, należy sprawdzić arkusze danych technicznych bezpieczników, które mają być użyte, i przeprowadzić niezbędne obliczenia obniżenia wartości znamionowych, biorąc pod uwagę nadmierną temperaturę wewnątrz skrzynki o około 30 ° K w porównaniu z temperaturą otoczenia oraz brak wentylacji wewnątrz skrzynki. Wymiary standardowe Prąd znamionowy Wymiary (mm) In/A A B C 32 380 225 110 63 380 225 110 160 380 225 110 Kaseta plastikowa modułowa Kaseta plastikowa modułowa Skrzynka odgałęźna przystosowana do modułowych wyłączników (moduły 18 mm) są wyposażone w w standardową szynę DIN. Prąd znamionowy do 160 A. Puszki odgałęźne bez rozłącznika, okablowanie wewnętrzne możliwe tylko w przypadku nie jest zainstalowane na szynie zbiorczej. Aby wybrać rozmiar przełączników modułowych MCB, należy sprawdzić odpowiednie dane techniczne techniczne i wykonać niezbędne obliczenia z uwzględnieniem przekroczenie temperatury wewnątrz skrzynki o około 30°K w porównaniu do temperatury otoczenia oraz brak wentylacji wewnątrz skrzynki. Wymiary standardowe Prąd znamionowy Liczba modułów Wymiary (mm) In/A A B C 32A 4 380 225 110 8 380 225 110 63A 4 380 225 110 8 380 225 110 125A 4 380 225 110 8 380 225 110 160A 4 380 225 110 8 380 225 110 Kaseta plastikowa modułowa z gniazdami Kaseta plastikowa modułowa z gniazdami Aby uzyskać więcej informacji, prosimy o kontakt z naszym działem inżynieryjnym. 1FA001 1FA002 1FA003 2FA001 2FA002 4FA001 Kaseta aluminiowa pusta Kaseta aluminiowa pusta Puste skrzynki odłączające są dostarczane bez Przełącznik można uzupełnić w razie potrzeby. Wszystkie puste skrzynki są wyposażone w w urządzenie odłączające, które wyłącza połączenie elektryczne w przypadku otwarcia drzwi. Dostępne od 32A do 250A. Obowiązuje do 160A Obowiązuje dla 250A Wymiary standardowe Prąd znamionowy Wymiary (mm) In/A A B C 32 400 215 153 160 600 215 217 250* 600 300 205 * Wersja z malowaną blachą Kaseta aluminiowa z podstawą bezpiecznikową Kaseta aluminiowa z podstawą bezpiecznikową Standardowe skrzynki odgałęźne są wyposażone w standardowe urządzenie odłączające + uchwyt bezpiecznika już zainstalowany i okablowany (bez bezpieczników). Dostępne od 32A do 250A. Odłącznik wyłącza połączenie elektryczne w przypadku otwarcia drzwi. Aby dobrać rozmiar bezpieczników, należy sprawdzić arkusze danych technicznych bezpieczników, które mają być użyte, i przeprowadzić niezbędne obliczenia obniżenia wartości znamionowych, biorąc pod uwagę nadmierną temperaturę wewnątrz skrzynki o około 30°K w porównaniu z temperaturą otoczenia i brak wentylacji wewnątrz skrzynki. Obowiązuje do 160A Obowiązuje dla 250A Wymiary standardowe Prąd znamionowy Wymiary (mm) In/A A B C 32 500 215 217 63 500 215 217 125 500 215 217 160 500 215 217 250* 600 300 205 * Wersja z malowaną blachą Kaseta aluminiowa modułowa Kaseta aluminiowa modułowa Skrzynka odłącznikowa przystosowana do wyłączników modułowych (moduły 18 mm) jest wyposażona w standardową szynę DIN. Prąd znamionowy do 200 A. Odłącznik wyłącza połączenie elektryczne w przypadku otwarcia drzwi. Aby dobrać rozmiar wyłącznika modułowego MCB, należy sprawdzić odpowiednie arkusze danych technicznych i wykonać niezbędne obliczenia obniżenia wartości znamionowych, biorąc pod uwagę nadwyżkę temperatury wewnątrz skrzynki o około 30°K w stosunku do temperatury otoczenia oraz brak wentylacji wewnątrz skrzynki. Wymiary standardowe Prąd znamionowy Ilość modułów Wymiary (mm) In/A A B C 32 4 400 215 153 8 400 215 153 160 4 400 215 217 8 450 215 217 12 550 215 217 200 4 700 215 217 8 700 215 217 12 700 215 217 Kaseta aluminiowa modułowa z gniazdami Kaseta aluminiowa modułowa Puszki odgałęźne mogą być również dostarczane w wersji wstępnie wyposażonej do MCCB lub w specjalnej wersji niestandardowej, która nie pojawiła się na poprzednich stronach, zgodnie z życzeniem klienta. Aby uzyskać więcej informacji, prosimy o kontakt z naszym działem technicznym. Wstępnie zamontowane skrzynki odpływowe będą dostarczane bez przełącznika / MCCB. Akcesoria Pokrywa końcowa Pokrywa końcowa Osłona końcowa typu 1 jest używana, gdy linia jest zasilana za pomocą listwy zaciskowej/transformatora lub podajnika typu 2. Jeśli uruchomienie następuje z elementami typu 1, w takim przypadku należy użyć osłony końcowej typu 2. Typ 1 Typ 2 Wymiary standardowe Prąd znamionowy Wymiary (mm) In/A Bar H 160 25 58,5 250 40 73,5 400 60 93,5 630 80 113,5 Zestaw łączeniowy Zestaw łączeniowy Należy użyć wspólnej osłony dla każdego używanego elementu. Obejma mocująca Obejma mocująca Należy użyć wspólnej osłony dla każdego używanego elementu. Uchwyt do instalacji pionowej Uchwyt do instalacji pionowej Należy użyć wspólnej osłony dla każdego używanego elementu Bariera ogniowa Bariera ogniowa Bariera ogniowa chroni przed rozprzestrzenianiem się płomienia między dwoma środowiskami. Testowane zgodnie z normą EN 1366-3 zapewniają ochronę przez ponad 240 minut. Odbudowa ściany musi być wykonana przy użyciu wełny mineralnej (120 kg/m3), Promaseal A (Promat) i Promastop (Promat) lub równoważnych materiałów. Materiał renowacyjny nie jest dostarczany. Wymiary standardowe Prąd znamionowy Bar (mm) Wymiary (mm) AI/A H Y 160 25 58,5 138,5 250 40 73,5 153,5 400 60 93,5 173,5 630 80 113,5 193,5 Instrukcja montażu Etap 1 Wszystkie elementy Distritech są dostarczane z poprawnie zamontowanym wcześniej monoblokiem, jedynymi elementami bez monobloku (ponieważ nie jest to konieczne) są niektóre rodzaje głowic (typ 1) i wszystkie pokrywy końcowe. Przed rozpoczęciem instalacji sprawdź, czy wszystkie elementy i monobloki są nienaruszone i czy nie zostały uszkodzone podczas transportu lub przeładunku. Uwaga: Nigdy nie używaj uszkodzonych elementów lub komponentów. Etap 2 Jeśli monoblok został usunięty z elementu, zamontuj go ponownie we właściwej pozycji: strona śruby (z okrągłym czerwonym oznaczeniem) musi pozostać po stronie z zaokrągloną szczeliną, a łeb śruby po przeciwnej stronie. Należy uważać na właściwą stronę, na której ma zostać zainstalowany monoblok, śruba samozrywalna musi zawsze znajdować się po stronie z zaokrągloną szczeliną w kształcie litery U. Etap 3 Zapoznaj się z profilami elementów i spójrz na zdjęcia, aby dowiedzieć się, jak połączyć aluminiowe boki profili ze złączem, obudowa zewnętrzna jest wykonana z określonej wytłoczonej części, która po połączeniu elementów musi następować bez przerwy, jak pokazano na zdjęciu. Etap 4 Połącz elementy nakładające się na siebie w prawidłowej pozycji, jak pokazano na zdjęciach, zwracając szczególną uwagę na idealną zgodność profili oznaczoną w punkcie 3. Etap 5 Popchnij mocniej profile, aby oba elementy były idealnie dopasowane. Sprawdź, czy uszczelka jest prawidłowo umieszczona między elementami, tak aby nie zostały one zablokowane i źle ustawione. W przypadku znalezienia oporu powoli odkręć śrubę, aby poszerzyć płytki monobloku. Etap 6 Za pomocą klucza przykręć śrubę monobloku, aż się zerwie. Śruba zostaje automatycznie zerwana po osiągnięciu prawidłowego momentu obrotowego 20 N / m Etap 7 Nałóż gumowy korek na śrubę (prawa strona), zamontuj klapkę zamykającą pasującą do centralnego otworu z korkiem i otworami bocznymi, potem wkręć śruby. Etap 8 Powtórz po lewej stronie taką samą operację, jak wskazano powyżej dla prawej strony. Wznoszące się główne elementy Jednym z najczęstszych zastosowań DISTRITECH jest pionowa instalacja wzdłuż pionów do dystrybucji energii elektrycznej na różne piętra budynków (drapacze chmur, szpitale, hotele itp.). Na zdjęciu z boku można zobaczyć typową instalację z odpowiednimi akcesoriami. W przypadku jakichkolwiek wątpliwości dotyczących wyboru i zastosowania komponentów / akcesoriów prosimy o kontakt z naszym Biurem Technicznym.
Wprowadzenie W nieustannie rozwijającym się świecie wykorzystanie zaawansowanych technologii i innowacyjnych rozwiązań jest ważne, gdy chce się oferować najlepsze produkty. Z tych powodów DKC opracowało i wdrożyło nowy rodzaj szynoprzewodów POWERTECH™ uwzględniający nowe wytyczne narzucone przez międzynarodową normę IEC 61439-6. Szynoprzewody POWERTECH™ powstały dzięki rosnącemu zapotrzebowaniu rynku na dobry produkt - uniwersalną, ale jednocześnie prostą i bezpieczną technologię dla transportu oraz dystrybucji energii elektrycznej. Instalacje szynoprzewodów są w szczególności wykorzystywane jako połączenia transformator-rozdzielnia, rozdzielnia-rozdzielnia lub główna instalacja zasilania w sektorach przemysłowych, komercyjnych oraz usługowych. System szynoprzewodów POWERTECH™ został zaprojektowany tak, aby mógł być stosowany praktycznie w każdym miejscu instalacji. To unikalne rozwiązanie pozwala na przygotowanie specjalnych prefabrykowanych elementów stanowiących standardowe moduły, pozwalające się łączyć w żądanej długości szynoprzewody, zmniejszając dzięki temu ilość błędów i skracając terminy dostaw oraz czas montażu instalacji. Produkt jest oferowany przez wykwalifikowanego i wiarygodnego partnera, nastawionego na długoterminową współpracę. Od projektu do realizacji, z wykorzystaniem najwyższej jakości materiałów i zaawansowanych technologii, wszystko tylko w jednym celu – umieścić system przewodów szynowych POWERTECH™ w ścisłej czołówce producentów szynoprzewodów. Opis ogólny System szynoprzewodów POWERTECH™ zapewnia zgodność z wymaganiami normy IEC 61439-6 i jest oferowany w wykonaniu z przewodów aluminiowych w zakresie prądów znamionowych od 630 A do 5000 A, oraz w wykonaniu z przewodów miedzianych w zakresie prądów znamionowych od 800 A do 6400 A. Standardowo przewody aluminiowe są ocynowane galwanicznie na całej swojej długości w celu uniknięcia problemów związanych z utlenianiem przewodników. Przewody miedziane nie są standardowo poddawane takiej obróbce, gdyż stosowana jest elektrolityczna miedź wysokiej czystości o ETP 99,9 %. Na życzenie przewody miedziane mogą być również wykonane w wersji ocynowanej. Dla obu rozwiązań materiałowych (miedź i aluminium) można dodatkowo zastosować posrebrzanie galwanicznie. Standardowy produkt oferowany jest w konfiguracji 3P+N+PE (4 przewody) z przewodem neutralnym i fazowymi o takimm samym przekroju oraz obudową jako przewodem ochronnym, o przekroju równym lub większym od przekroju przewodu fazowego. Aby zaspokoić zróżnicowane potrzeby rynku produkowane są także wersje w konfiguracji pięcioprzewodowej: trzy przewody fazowe i przewód neutralny mają zawsze ten sam przekrój poprzeczny podczas gdy piąty przewód może być wykonany z przekrojem stanowiącym 50% przekroju przewodu fazowego i być wykorzystany jako CE (Clean Earth) lub o przekroju takim samym jak przewód fazowy i być wykorzystany jako przewód neutralny o podwojonym przekroju lub specjalny przewód uziemiający. W zależności od prądu znamionowego przewody fazowe i przewód neutralny są prowadzone w jednej lub w dwóch szynach: w wersji z dwoma szynami są one prowadzone równolegle i odpowiednio łączone w miejscu łączenia się dwóch elementów szynoprzewodów. Obudowa jest wykonana z profilu wytłaczanego ze stopu aluminium, zapewniając wysoką wytrzymałość mechaniczną oraz znaczne redukując ciężar w porównaniu do obudowy wykonanej z blachy stalowej ocynkowanej. Elektryczne i mechaniczne połączenia pomiędzy elementami szynoprzewodów uzyskuje się za pomocą złącza typu monoblok, wyposażonego w jedną lub więcej śrub (w zależności od prądu znamionowego szyn) oraz w samozrywalne nakrętki, zapewniając szybki i łatwy montaż, bez potrzeby korzystania ze specjalistycznych narzędzi (klucza dynamometrycznego). W wersji standardowej szynoprzewody POWERTECH™ są malowane na kolor RAL 7035 (na życzenie mogą być stosowane inne kolory) o stopniu ochrony IP55 (na życzenie także IP65). W przypadku instalacji na zewnątrz pomieszczeń zaleca się zwiększenie stopnia ochrony. Szynoprzewody POWERTECH™ są wykonane w technologii kanapkowej; szyny przewodzące są upakowane w obudowie bez wolnych przestrzeni i są całkowicie odizolowane dzięki izolacji DyTerm® otrzymanej jako kombinacja folii polyesterowej z Nomex® (Dupont®). Spełnione są wymagania Dyrektywy 2011/65/UE RoHS (obowiazującej od 03/01/2013) dla klasy odporności izolacji “F” – do 155°C (w specjalnych rozwiązaniach również klasa “H” do 180°C może być zastosowana) Wszystkie opisane powyżej właściwości systemu POWERTECH™ zapewniają mu wysokie parametry elektryczne, dzięki zmniejszeniu oddziaływań magnetycznych i wartości spadków napięcia nawet dla dużych prądów i długich dystansów. Produkt posiada doskonałe parametry techniczne - wysoką wytrzymałość mechaniczną i wysoką odporność na warunki atmosferyczne, w szczególności w agresywnych środowiskach oraz cechuje go łatwy i szybki montaż. Konfiguracje 3P + N + PE (4 przewodniki / 4 conductors) Przewód ochronny PE jest wykonany jako aluminiowa obudowa o przekroju równym lub większym od przekroju przewodu fazowego. 3P + N + FE + PE(5 przewodów / 5 conductors) Przewód ochronny jest wykonany jako dedykowana szyna w szynoprzewodzie o takim samym przekroju i materiale jak przewód fazowy. 3P + N + 50%FE + PE(5 przewodów / 5 conductors) Przewód ochronny PE jest wykonany jako dedykowana szyna w szynoprzewodzie o przekroju równym 50% przekroju przewodu fazowego. 3P + 2N + PE(5 przewodów / 5 conductors) Przewód neutralny ma podwojony przekrój w stosunku do przewodu fazowego. 4 PRZEWODY 5 PRZEWODÓW Aluminium Miedź Prąd znamionowy Wymiary(mm) Prąd znamionowy Wymiary(mm) Pojedyncze 800 A 98 1000 A 98 1000 A 118 1250 A 118 1250 A 138 1600 A 138 1600 A 198 2000 A 198 2000 A 238 2500 A 238 2500 A 278 3200 A 278 Podwójne 3200 A 363,5 4000 A 232,5 4000 A 443,5 5000 A 443,5 5000 A 523,5 6000 A 523,5 Oznakowania Elementy przewodzące Element prosty Element prosty Element dystrybucyjny prosty. Dostępny w długościach od 500 mm do 3000 mm. SEF1 = Standardowy element prosty 3000 mm SEF2 = Element prosty w wykonaniu specjalnym < 3000 mm Element prosty z odpływami Element prosty z odpływami Elementy proste wyposażone w gniazda odpływowe na kasety do 630A. SP11 = Standardowy element prosty z odpływami 2950mm - 3 gniazda odpływowe po jednej stronie – odstępy 725/750/750/725 SP12 = Specjalny element prosty z odpływami ≤ 2950mm - 3 gniazda odpływowe po jednej stronie – odstępy niestandardowe SP13 = Specjalny element prosty z odpływami ≤ 2950 - 2 gniazda odpływowe po jednej stronie – odstępy niestandardowe SP14 = Specjalny element prosty z odpływami ≤ 2950 - 1 gniazdo odpływowe po jednej stronie – odstępy niestandardowe SP15 = Specjalny element prosty z odpływami ≤ 2950 - 4 gniazda odpływowe po jednej stronie – odstępy niestandardowe SP16 = Standardowy el. prosty z odpływami w inst. pionowych 2400mm - 2 gniazda odpł. po jednej stronie – odstępy 1000/1000/400 SP21 = Specjalny element prosty z odpływami 2950 - 3+3 gniazda odpływowe po obu stronach – odstępy 725/750/750/725 SP22 = Specjalny element prosty z odpływami ≤ 2950 - 3+3 gniazda odpływowe po obu stronach – odstępy niestandardowe SP23 = Specjalny element prosty z odpływami ≤ 2950mm - 2+2 niazda odpływowe po jednej stronie – odstępy niestandardowe SP24 = Specjalny element prosty z odpływami ≤ 2950 - 1+1 gniazda odpływowe po obu stronach – odstępy niestandardowe SP25 = Specjalny element prosty z odpływami ≤ 2950 - 4+4 gniazda odpływowe po obu stronach – odstępy niestandardowe Element kątowy poziomy Element kątowy poziomy Element pozwalajacy na zmianę kierunku w poziomie. HEL1 = Element kątowy poziomy typu 1 – standardowy HEL2 = Element kątowy poziomy typu 2 – standardowy HEL3 = Element kątowy poziomy typu 1 – specjalny HEL4 = Element kątowy poziomy typu 2 – specjalny Typ 1 Typ 2 Wymiary standardowe A B B60 250 250 B80 250 250 B100 250 250 B160 250 250 B200 250 250 B240 250 250 2B160 250 250 2B200 250 250 2B240 250 250 Wymiary maksymalne A B B60 749 749 B80 749 749 B100 749 749 B160 749 749 B200 749 749 B240 749 749 2B160 749 749 2B200 749 749 2B240 749 749 Element kątowy pionowy Element kątowy pionowy Element pozwalajacy na zmianę kierunku w pionie. VEL1 = Standardowy pionowy łącznik kątowy VEL2 = Specjalny pionowy łącznik kątowy Wymiary standardowe A B B60 230 230 B80 240 240 B100 250 250 B160 280 280 B200 300 300 B240 320 320 2B160 370 370 2B200 410 410 2B240 450 450 Wymiary maksymalne A B B60 729 729 B80 739 739 B100 749 749 B160 779 779 B200 799 799 B240 719 819 2B160 869 869 2B200 909 909 2B240 949 949 Element podwójny kątowy poziomy Element podwójny kątowy poziomy Element pozwalajacy na podwójną zmianę kierunku w poziomie.Do wykorzystania w przypadku, gdy nie ma wystarczającej ilości miejsca do użycia 2 el. kątowych. DHE1 = Element podwójny kątowy poziomy typ 1 DHE2 = Element podwójny kątowy poziomy typ 1 Wymiary standardowe A B C B60 250 70 250 B80 250 70 250 B100 250 70 250 B160 250 70 250 B200 250 70 250 B240 250 70 250 2B160 250 70 250 2B200 250 70 250 2B240 250 70 250 Wymiary maksymalne A B C B60 749 449 749 B80 749 449 749 B100 749 449 749 B160 749 449 749 B200 749 449 749 B240 749 449 749 2B160 749 449 749 2B200 749 449 749 2B240 749 449 749 Element podwójny kątowy pionowy Element podwójny kątowy pionowy Element pozwalajacy na podwójną zmianę kierunku w pionie.Do wykorzystania w przypadku, gdy nie ma wystarczającej ilości miejsca do użycia 2 el. kątowych. DVE1 = Element podwójny kątowy pionowy typ 1 DVE2 = Element podwójny kątowy pionowy typ 1 Wymiary standardowe A B C B60 230 80 230 B80 240 80 240 B100 250 80 250 B160 280 80 280 B200 300 80 300 B240 320 80 320 2B160 370 80 370 2B200 410 80 410 2B240 450 80 450 Wymiary maksymalne A B C B60 729 459 729 B80 739 479 739 B100 749 499 749 B160 779 559 779 B200 799 599 799 B240 819 639 819 2B160 869 739 869 2B200 909 819 909 2B240 949 899 949 Element podwójnie kątowy poziomy + pionowy Element podwójnie kątowy poziomy + pionowy Element umożliwiający zmianę kierunku w orientacji poziomej a następnie pionowej.Do wykorzystania w przypadku, gdy nie ma wystarczającej ilości miejsca do użycia el. kątowego poziomego oraz pionowego. HVE1 = Element podwójnie kątowy poziomy + pionowy typ 1 HVE2 = Element podwójnie kątowy poziomy + pionowy typ 2 HVE3 = Element podwójnie kątowy poziomy + pionowy typ 3 HVE4 = Element podwójnie kątowy poziomy + pionowy typ 4 Wymiary standardowe A B C B60 749 479 729 B80 749 489 739 B100 749 499 749 B160 749 429 779 B200 749 549 799 B240 749 569 819 2B160 749 619 869 2B200 749 659 909 2B240 749 699 949 Wymiary maksymalne A B C B60 250 180 230 B80 250 190 240 B100 250 200 250 B160 250 230 280 B200 250 250 300 B240 250 270 320 2B160 250 315 370 2B200 250 355 410 2B240 250 395 450 Trójnik poziomy Trójnik poziomy Trójnik umożliwia poziomy rozdział instalacji na dwie linie o tych samych wymiarach i prądach znamionowych. HTE1 = Trójnik poziomy typ 1 HTE2 = Trójnik poziomy typ 2 HTE5 = Trójnik poziomy typ 1 w wykonaniu specjalnym HTE6 = Trójnik poziomy typ 2 w wykonaniu specjalnym Wymiary standardowe A B C B60 500 500 500 B80 500 500 500 B100 500 500 500 B160 500 500 500 B200 600 600 600 B240 600 600 600 2B160 600 600 600 2B200 600 600 600 2B240 600 600 600 Wymiary maksymalne A B C B60 999 999 999 B80 999 999 999 B100 999 999 999 B160 999 999 999 B200 999 999 999 B240 999 999 999 2B160 999 999 999 2B200 999 999 999 2B240 999 999 999 Trójnik pionowy Trójnik pionowy Trójnik umożliwia poziomy rozdział instalacji na dwie linie o tych samych wymiarach i prądach znamionowych. VTE1 = Trójnik pionowy VTE2 = Trójnik pionowy w wykonaniu specjalnym Wymiary standardowe A B C B60 230 230 230 B80 240 240 240 B100 250 250 250 B160 280 280 280 B200 300 300 300 B240 320 320 320 2B160 370 370 370 2B200 410 410 410 2B240 450 450 450 Wymiary maksymalne A B C B60 729 729 729 B80 739 739 739 B100 749 749 749 B160 779 779 779 B200 799 799 799 B240 819 819 819 2B160 869 869 869 2B200 909 909 909 2B240 949 949 949 Głowica prosta Głowica prosta Głowica służąca do połączenia rozdzielnicy bądź transformatora. TST1 = Głowica w wykonaniu standardowym TST2 = Głowica w wykonaniu specjalnym Wymiary standardowe A H B60 200 200 B80 200 200 B100 200 200 B160 200 200 B200 200 200 B240 200 200 2B160 200 200 2B200 200 200 2B240 200 200 Wymiary maksymalne A H B60 699 200 B80 699 200 B100 699 200 B160 699 200 B200 699 200 B240 699 200 2B160 699 200 2B200 699 200 2B240 699 200 Głowica + element kątowy poziomy Głowica + element kątowy poziomy Głowica zintegrowana z elementem kątowym poziomym. HET1 = Głowica + el. kątowy poziomy typ 1 HET2 = Głowica + el. kątowy poziomy typ 2 Wymiary standardowe A B H B60 250 180 200 B80 250 180 200 B100 250 180 200 B160 250 180 200 B200 250 180 200 B240 250 180 200 2B160 250 180 200 2B200 250 180 200 2B240 250 180 200 Wymiary maksymalne A B H B60 749 449 200 B80 749 449 200 B100 749 449 200 B160 749 449 200 B200 749 449 200 B240 749 449 200 2B160 749 449 200 2B200 749 449 200 2B240 749 449 200 Głowica + element kątowy pionowy Głowica + element kątowy pionowy Głowica zintegrowana z elementem kątowym pionowym. VET1 = Głowica + el. kątowy pionowy typ 1 VET2 = Głowica + el. kątowy pionowy typ 2 Wymiary standardowe A B H B60 230 100 200 B80 240 110 200 B100 250 120 200 B160 280 150 200 B200 300 170 200 B240 320 190 200 2B160 370 235 200 2B200 410 275 200 2B240 450 315 200 Wymiary maksymalne A B H B60 729 429 200 B80 739 439 200 B100 749 449 200 B160 779 479 200 B200 799 499 200 B240 819 519 200 2B160 869 569 200 2B200 909 609 200 2B240 949 649 200 Głowica + element podwójny kątowy poziomy Głowica + element podwójny kątowy poziomy Głowica zintegrowana z elementem podwójnym kątowym poziomym. DHT1 = Głowica + el. podwójny kątowy poziomy typ 1 DHT2 = Głowica + el. podwójny kątowy poziomy typ 2 Wymiary standardowe A B C H B60 250 70 180 200 B80 250 70 180 200 B100 250 70 180 200 B160 250 70 180 200 B200 250 70 180 200 B240 250 70 180 200 2B160 250 70 180 200 2B200 250 70 180 200 2B240 250 70 180 200 Wymiary maksymalne A B C H B60 749 499 429 200 B80 749 499 429 200 B100 749 499 429 200 B160 749 499 429 200 B200 749 499 429 200 B240 749 499 429 200 2B160 749 499 429 200 2B200 749 499 429 200 2B240 749 499 429 200 Głowica + element podwójny kątowy pionowy Głowica + element podwójny kątowy pionowy Głowica zintegrowana z elementem podwójnym kątowym pionowym. VET1 = Głowica + el. podwójny kątowy pionowy typ 1 VET2 = Głowica + el. podwójny kątowy pionowy typ 2 Wymiary standardowe A B C H B60 230 80 100 200 B80 240 80 110 200 B100 250 80 120 200 B160 280 80 150 200 B200 300 80 170 200 B240 320 80 190 200 2B160 370 80 235 200 2B200 410 80 275 200 2B240 450 80 315 200 Wymiary maksymalne A B C H B60 729 459 429 200 B80 739 479 439 200 B100 749 499 449 200 B160 779 559 479 200 B200 799 599 499 200 B240 819 639 519 200 2B160 869 739 569 200 2B200 909 819 609 200 2B240 949 899 649 200 Głowica + element podwójny kątowy pionowy + poziomy Głowica + element podwójny kątowy pionowy + poziomy Głowica zintegrowana z elementem podwójnym kątowym pionowym + poziomym. HVT1 = Głowica + el. podwójny kątowy pionowy + poziomy typ 1 HVT2 = Głowica + el. podwójny kątowy pionowy + poziomy typ 2 HVT3 = Głowica + el. podwójny kątowy pionowy + poziomy typ 3 HVT4 = Głowica + el. podwójny kątowy pionowy + poziomy typ 4 Wymiary standardowe A B C H B60 250 180 100 200 B80 250 190 110 200 B100 250 200 120 200 B160 250 230 150 200 B200 250 250 170 200 B240 250 270 190 200 2B160 250 315 235 200 2B200 250 355 275 200 2B240 250 395 315 200 Wymiary maksymalne A B C H B60 749 479 429 200 B80 749 489 439 200 B100 749 499 449 200 B160 749 429 479 200 B200 749 549 499 200 B240 749 569 519 200 2B160 749 619 569 200 2B200 749 659 609 200 2B240 749 699 649 200 Głowica + element podwójny kątowy poziomy + pionowy Głowica + element podwójny kątowy poziomy + pionowy Głowica zintegrowana z elementem podwójnym kątowym poziomym + pionowym. VHT1 = Głowica + el. podwójny kątowy poziomy + pionowy typ 1 VHT2 = Głowica + el. podwójny kątowy poziomy + pionowy typ 2 VHT3 = Głowica + el. podwójny kątowy poziomy + pionowy typ 3 VHT4 = Głowica + el. podwójny kątowy poziomy + pionowy typ 4 Wymiary standardowe A B C H B60 230 180 180 200 B80 240 190 180 200 B100 250 200 180 200 B160 280 230 180 200 B200 300 250 180 200 B240 320 270 180 200 2B160 370 315 180 200 2B200 410 355 180 200 2B240 450 395 180 200 Wymiary maksymalne A B C H B60 729 479 449 200 B80 739 489 449 200 B100 749 499 449 200 B160 779 429 449 200 B200 799 549 449 200 B240 819 569 449 200 2B160 869 619 449 200 2B200 909 659 449 200 2B240 949 699 449 200 Głowica zasilająca kablowa Głowica zasilająca kablowa Głowica umożliwiająca zasilenie szynoprzewodu poprzez kable. FED1 = Standardowa głowica zasilająca kablowa FED2 = Głowica zasilająca kablowa w wykonaniu specjalnym FVR1 = Głowica zasilająca kablowa do inst. pionowej typ 1 FVR2 = Głowica zasilająca kablowa do inst. pionowej typ 2 Głowica zasilająca kablowa do instalacji pionowej Głowica zasilająca kablowa Głowica zasilająca kablowa o wymiarach B60 / B80 / B100 Głowica zasilająca kablowa o wymiarach B160 / B200 / B240 Głowica zasilająca kablowa o wymiarach 2B160 / 2B200 / 2B240 Głowica prosta do transformatora z równoległym połączeniem faz Głowica prosta do transformatora z równoległym połączeniem faz Głowica jest wykorzystywana do połączenia szynoprzewodu z transformatorem suchym-żywicznym. TPP1 = Głowica prosta do transformatora typ 1 TPP2 = Głowica prosta do transformatora typ 2 Element ten zostanie zaprojektowany przez nasz dział techniczny w zależności od specyfikacji danej instalacji. Monoblok, zestaw łączeniowy, pokrywa końcowa, uchwyty mocujące Monoblok MON1 = Monoblok Zestaw łączeniowy JCO1 = Zestaw łączeniowy Proszę przewidzieć 1 zestaw łączeniowy i 1 monoblok na każdy element szynoprzewodu. Pokrywa końcowa ECO1 = Pokrywa końcowa Uchwyty mocujące FIUS = Uniwersalna obejma mocująca FVS1 = Uchwyt do instalacji pionowej sprężynowy FVA1 = Uchwyt do instalacji pionowej Połączenia do rozdzielnicy /Transformatora/ TRRC = zestaw połączeń sztywnych do transformatora suchego-żywicznego TROC = zestaw połączeń sztywnych do transformatora olejowego EXTI = oszynowanie transformatora typu l EXTL = oszynowanie transformatora typu L FLXJ = połączenia elastyczne Obudowy ochronne PRB1 = obudowa ochronna typu 1PRB2 = obudowa ochronna typu 2 AVIB = obudowa ochronna antywibracyjna Kasety odpływowe Kasety odpływowe systemu POWERTECH mogą być instalowane na elementy szynoprzewodu w sposób całkowicie bezpieczny nawet podczas normalnej pracy (pod napięciem). Specjalny system sprzęglający umożliwia łatwe i szybkie zamontowanie kasety bez konieczności używania dodatkowych narzędzi oraz żmudnych czynności, dzięki czemu montaż jest możliwy także w ciasnych przestrzeniach, w których operator ma ograniczoną swobodę ruchu. TCE = Kaseta odpływowa pusta 32A-315A TCF = Kaseta odpływowa z podstawą bezpiecznikową 32A-315A TCD = Kaseta odpływowa z rozłącznikiem bezpiecznikowym 32A-630A TCE = kaseta odpływowa przystosowana do zamontowania wyłącznika kompaktowego ABB TCN = kaseta odpływowa przystosowana do zamontowania wyłącznika kompaktowego Schneider TCP = kaseta odpływowa przystosowana do zamontowania wyłącznika kompaktowego Legrand TCL = kaseta odpływowa przystosowana do zamontowania wyłącznika kompaktowego Siemens TCM = kaseta odpływowa przystosowana do zamontowania wyłączników modułowych TCE = Kaseta odpływowa pusta 32A-315A TCX = kaseta odpływowa przystosowana do zamontowania wyłącznika TCD = Kaseta odpływowa z rozłącznikiem bezpiecznikowym 32A-630A Wymiary kasety odpływowej Dane techniczne Szynoprzewody miedziane - dane techniczne Szynoprzewody aluminiowe - dane techniczne Instrukcja montażu Etap 1 Wszystkie dostarczane elementy szynoprzewodów nie posiadają zamontowanych monobloków, są one dostarczane osobno w kartonowych pudełkach w celu zabezpieczenia przed uszkodzeniami podczas transportu oraz zmiejszeniu ryzyka kradzieży podczas przechowywania na placu budowy. Etap 2 Zainstaluj monoblok na pierwszym elemencie. Prawidłowy montaż zapewniają trzy czynniki: Zółto-zielone oznaczenia występujące tylko po jednej stronie elementu szynoprzewodu i monobloku. Oznaczenia powinny znajdować się w bezpośredniej bliskości i po tej samej stronie. Obecność widocznych końcówek przewodzących między monoblokiem i elementem, które łączą się w pary. W przypadku nieprawidłowego zainstalowania monobloku nie będzie dokładnego dopasowania oraz równoległości między płytkami monobloku i przewodnikami. Obecność dwóch płytek o różnej długości, które muszą całkowicie pokrywać się z zaciskami uziemiającymi elementu. Te dwie płytki są również stosowane, aby przeciwdziałać odwróceniu faz między dwoma elementami, które są łączone. Etap 3 Umieść drugi element stosując się do takich samych zaleceń jak opisano w poprzednim etapie. Etap 4 Sprawdź czy odległość pomiędzy dwoma elementami wynosi 216 mm, jak pokazano na poniższym rysunku. Sprawdź również wyrównanie dwóch sąsiadujących elementów oraz poprawność połączenia płytek o różnej długości z zaciskami na przewodach uziemiających przyłączanego elementu. Etap 5 Weryfikacja prawidłowego położenia i odległości pomiędzy dwoma elementami następuje także podczas instalacji pokrywy dla zastawu łączeniowego. Tej pokrywy nie da się zamontować jeżeli nie będą spełnione warunki montażu opisane w etapie 4. Etap 6 Po sprawdzeniu prawidłowego położenia elementów można zamknąć monoblok za pomocą specjalnych śrub zrywalnych przy wartości momentu ok. 75 Nm. Etap 7 Zakończ instalację montując drugą pokrywę zestawu łączeniowego. Certyfikaty Szynoprzewody POWERTECH™ zostały przebadane zgodnie z następującymi normami: 10.2.2 Odporność na korozję 10.2.3.2 Odporność na ciepło i ogień na podstawie wewnętrznych oddziaływań elektrycznych/ 10.2.5 Podnioszenie/ 10.2.6 Próba udarowa/ 10.2.7 Znakowanie/ 10.2.101 Zdolność do przenoszenia obciążeń mechanicznych/ 10.3 Stopień ochrony obudowy/ 10.4 Odstępy izolacyjne powietrzne i powierzchniowe/ 10.5 Ochrona przeciwporażeniowa i drożność obwodu przewodu ochronnego/ 10.9 Właściwości dielektryczne/ 10.10.2.3.5 Weryikacja granicznych przyrostów temperatury/ 10.11 Wytrzymałość zwarciowa/ 10.101 Odporność na rozprzestrzenianie się płomienia/ PN-EN 1366-3/IEC 1366-3 PN-EN 1363-1/IEC 1363-1
