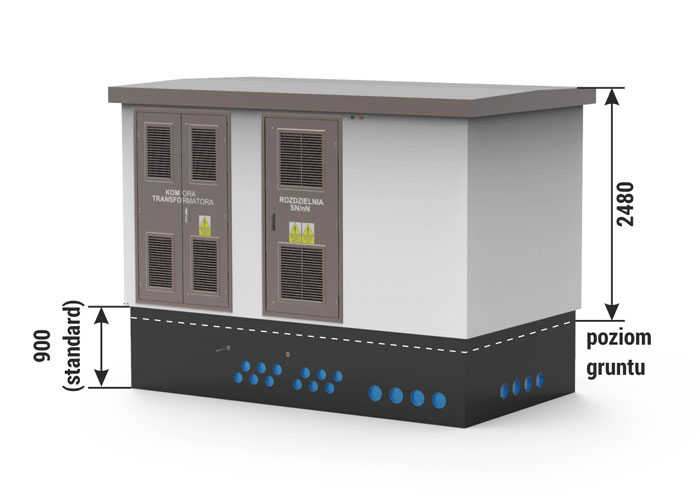

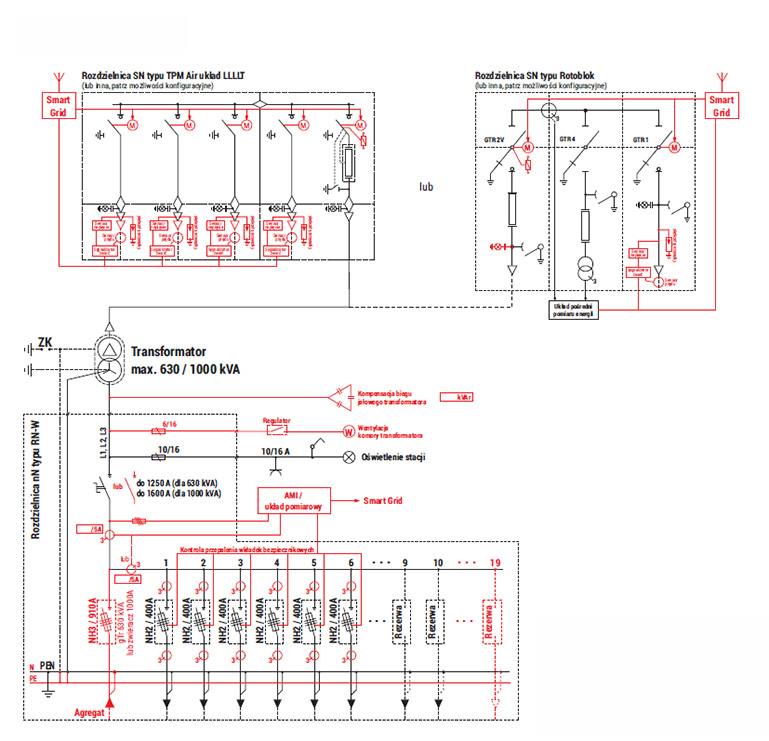

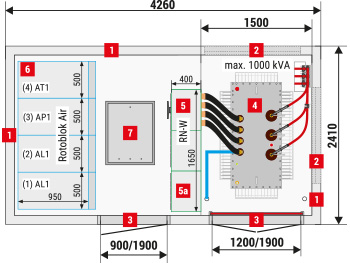

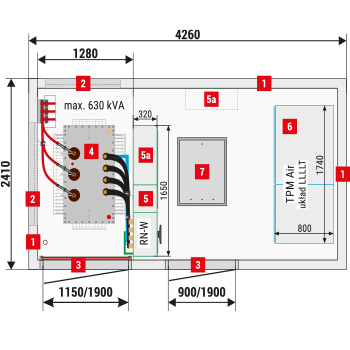

Wysokość bryły głównej stacji zewnętrzna / wewnętrzna: Standard 2250 mm / 2150 mm Opcja 2650 mm / 2450 mm lub 3000 mm / 2800 mm Rozmieszczenie urządzeń Rozmieszczenie urządzeń MRw-b(pp) 20/630-3"a”/5 MRw-b(pp) 20/630-3"b” MRw-b(pp) 20/1000-3"a” MRw-b(pp) 20/1000-3"b”/4 1 Ściany, grubość 120 mm - standard, 90 mm - opcjaŚciany bez otworów - klasa odporności ogniowej REI 120 2 Żaluzje wentylacyjne IP 23D - standard, IP 43 - opcjaW żaluzjach wentylacyjnych montowanych w ścianach z odpornościąogniową instalowane są klapy p.poż. np. EI 60 lub EIS 120 - opcja 3 Drzwi pełne lub z żaluzjami wentylacyjnymi bez odpornościp.poż. IP 23D - standard, IP 43 - opcjaDrzwi z odpornością ogniową np. EI 60 lub EI 120 - opcja 4 Transformator 5 Rozdzielnica nN 5a Szafa AMI / Smart Grid / Telemechanika / potrzeby własne 5b Bateria kondesatorów 6 Rozdzielnica SN 7 Pokrywa włazu kanału kablowego Schemat elektryczny Schemat elektryczny Kolorem czerwonym, na schemacie elektrycznym oznaczono wyposażenie opcjonalne. Parametry techniczne / Mozliwości konfiguracyjne Parametry techniczne / Mozliwości konfiguracyjne Masa / Powierzchnia fundament: 5 400 kg bryła główna: 13 000 kg dach betonowy: 4 000 kg dach metalowy: 450-600 kg powierzchnia użytkowa: 8,72 m2 Parametry techniczne / Możliwości konfiguracyjne Transformator (4) Maksymalna moc / wymiar 630 kVA / 980* x 2000 x 1850 [mm] 1000 kVA / 1150* x 2000 x 1900 [mm] Klasyfikacja odporności na łuk wenętrzny IAC-AB-20 kA-1s Klasa obudowy do 10 (w zależności od konfiguracji stacji) Parametry elektryczne rozdzielnic SN nN Napięcie znamionowe do 25 kV do 0,8 kV Prąd znamionowy 630 A do 1600 A Prąd znamionowy krótkotrwały wytrzymywany do 20 kA (1s) do 35 kA (1s) Prąd znamionowy szczytowy wytrzymywany do 50 kA do 77 kA Rozdzielnica** Typ Maksymalna ilość pól nN (5) RN-W 19 (10 - standard) SN (6) Rotoblok (700 mm) 3 (630 kVA) / — (1000 kVA) Rotoblok 17,5 kV (700 mm) 3 Rotoblok SF (500 mm) 4 TPM 5 (np. TLLLL lub WLLLL) * Maksymalna szerokość transformatora wstawianego przez drzwi stacji. Transformatory szersze możliwe do wstawienie od góry stacji. ** Szczegółowy dobór rozdzielnic i ich wyposażenia znajduje się w rozdziałach poświęconych poszczególnym urządzeniom katalogu. W nawiasach podano wymiary pojedynczych pól rozdzielnic modułowych. W przypadku rozdzielnic pierścieniowych podano przykładowe, maksymalne układy rozdzielnic i odpowiadające im konfiguracje stacji. Pobierz Pobierz Karta katalogowa MRw-bpp 20/630(1000)-3.pdf Informacje ogólne dotyczące całego typoszeregu stacji kontenerowych.pdf
