MRw-b1(pp) 20/630

Parametry techniczne, schemat elektryczny, materiały do pobrania, opis kontenerowej stacji transformatorowej typu MRw-b1 20/630 produkcji ZPUE S.A.

Wygląd

Stacja typu MRw-b1(pp) 20/630

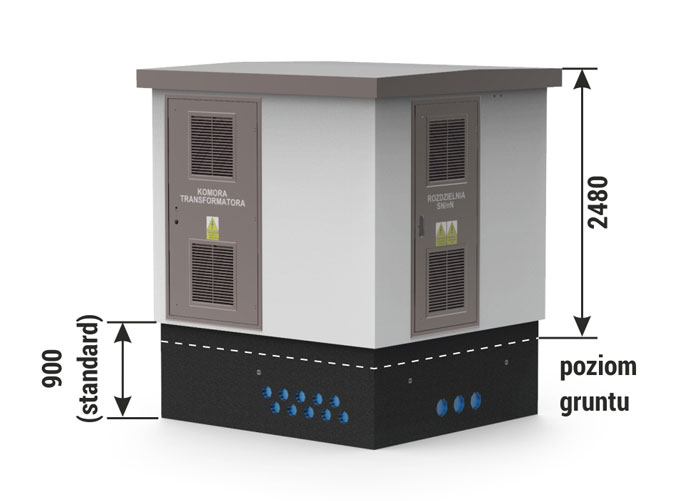

Wysokość bryły głównej stacji zewnętrzna / wewnętrzna:
Standard 2250 mm / 2150 mm
Opcja 2650 mm / 2450 mm lub 3000 mm / 2800 mm

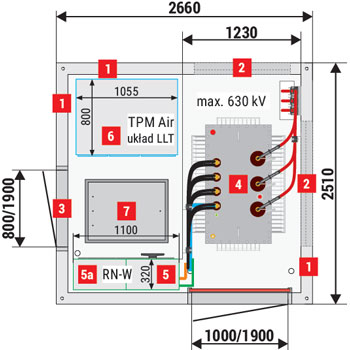

Rozmieszczenie urządzeń

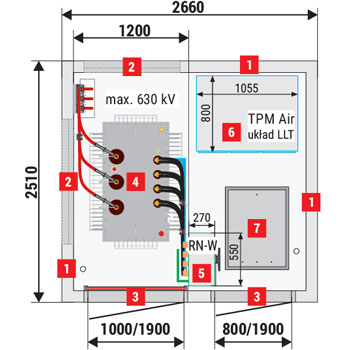

MRw-b1(pp) 20/630-4"a”
MRw-b1(pp) 20/630-4”a”

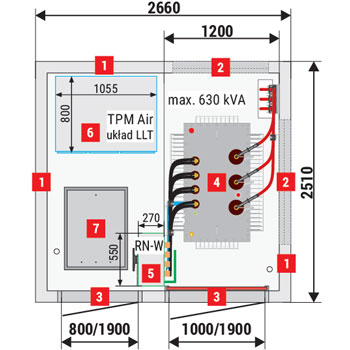

MRw-b1(pp) 20/630-4"b”
MRw-b1(pp) 20/630-4”b”

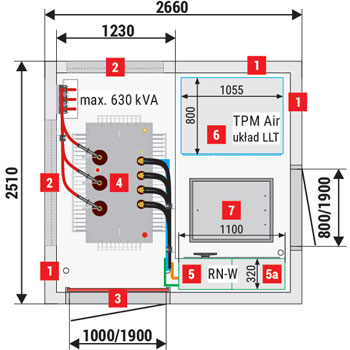

MRw-b1(pp) 20/630-4"c”
MRw-b1(pp) 20/630-4”c”
MRw-b1(pp) 20/630-4"d”
MRw-b1(pp) 20/630-4”d”
1 Grubość ścian 120 mm - standard
Ściany bez otworów - klasa odporności ogniowej REI 120
Grubość ścian 90 mm - opcja
2 Żaluzje wentylacyjne IP 23D - standard, IP 43 - opcja
W żaluzjach wentylacyjnych montowanych w ścianach z odpornością ogniową instalowane są klapy p.poż. np. EI 60 lub EIS 120 - opcja
3 Drzwi pełne lub z żaluzjami wentylacyjnymi bez odporności p.poż. IP 23D - standard, IP 43 - opcja
Drzwi z odpornością ogniową np. EI 60 lub EI 120 - opcja
4 Transformator
5 Rozdzielnica nN
5a Szafa AMI / Smart Grid / Telemechanika / potrzeby własne
6 Rozdzielnica SN
7 Pokrywa włazu kanału kablowego

Schemat elektryczny

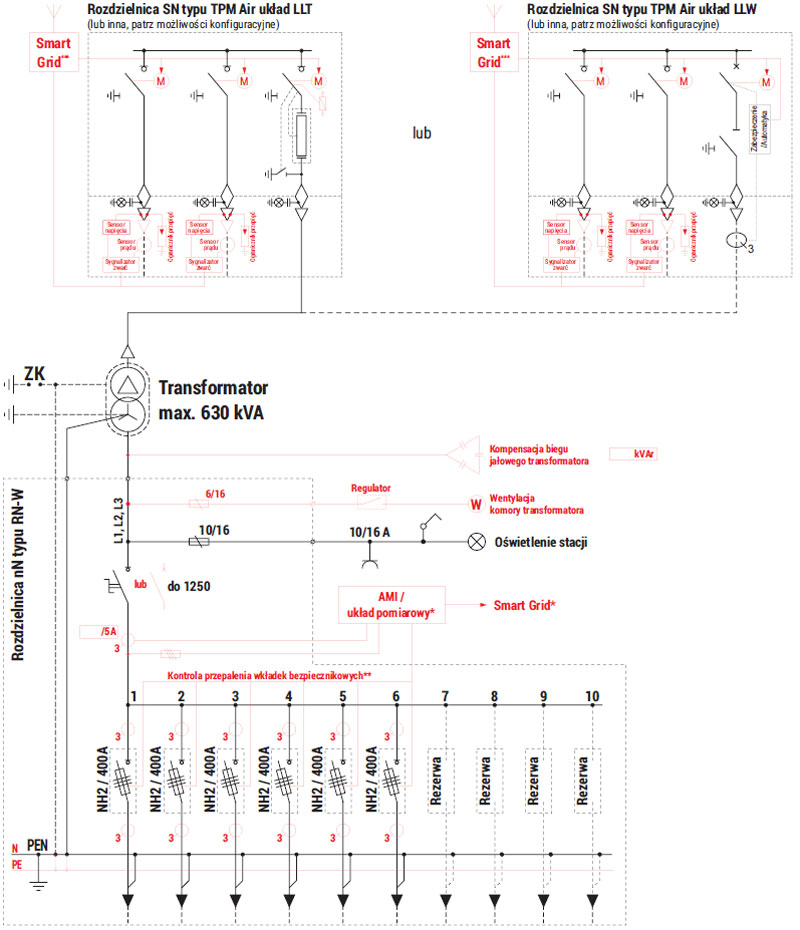

Schemat elektryczny stacji MRw-b1(pp) 20/630

Kolorem czerwonym, na schemacie elektrycznym oznaczono wyposażenie opcjonalne.

Parametry techniczne / Mozliwości konfiguracyjne

Obudowy betonowe MRw-b1(pp)
Masa / Powierzchnia
fundament: 4 000 kg
bryła główna: 10 000 kg
dach betonowy: 2 400 kg
dach metalowy: 300-550 kg
powierzchnia użytkowa: 5,49 m2
Parametry techniczne / Możliwości konfiguracyjne
Transformator (4) Maksymalna moc / wymiar 630 kVA / 950* x 2000 x 1850 [mm]
Klasyfikacja odporności na łuk wenętrzny IAC-AB-16 kA-1s
Klasa obudowy 10
Parametry elektryczne rozdzielnic SN nN
Napięcie znamionowe do 25 kV do 0,69 kV
Prąd znamionowy do 630 A do 1250 A
Prąd znamionowy krótkotrwały wytrzymywany do 20 kA (1s) do 25 kA (1s)
Prąd znamionowy szczytowy wytrzymywany do 50 kA do 52,5 kA
Rozdzielnica** Typ Maksymalna ilość pól
nN (5) RN-W 10
SN (6) TPM Kompakt / TPM C 4 (LLTL) / 3 (LTL) lub 4 (LLTL „c”, „d”)

* Maksymalna szerokość transformatora wstawianego przez drzwi stacji. Transformatory szersze możliwe do wstawienie od góry stacji.

** Szczegółowy dobór rozdzielnic i ich wyposażenia znajduje się w rozdziałach poświęconych poszczególnym urządzeniom katalogu.
W nawiasie podano maksymalne, przykładowe układy rozdzielnic oraz odpowiadające im konfiguracje stacji, jeśli występują.
