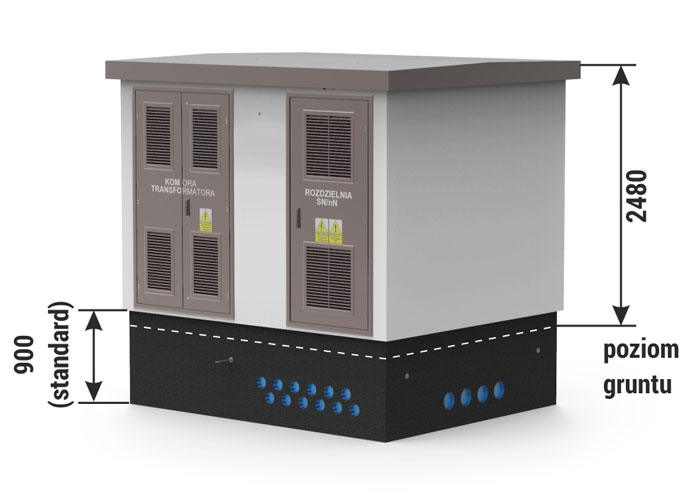

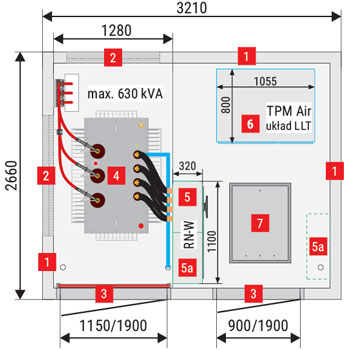

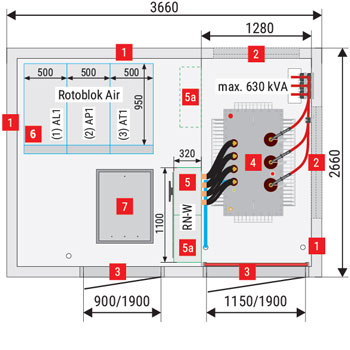

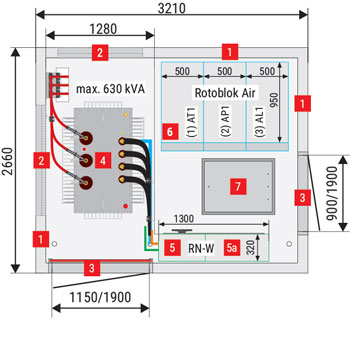

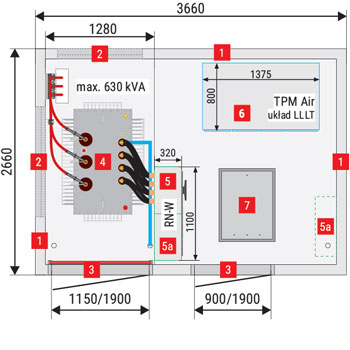

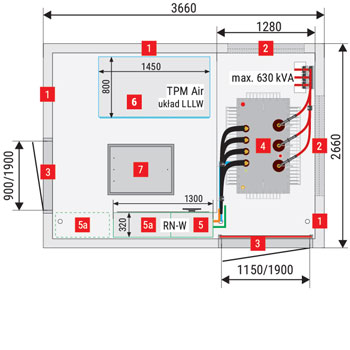

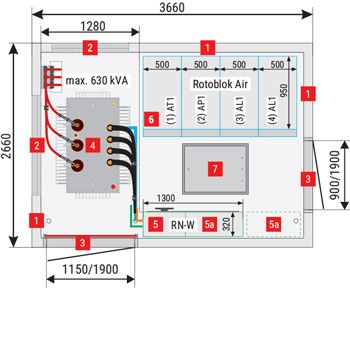

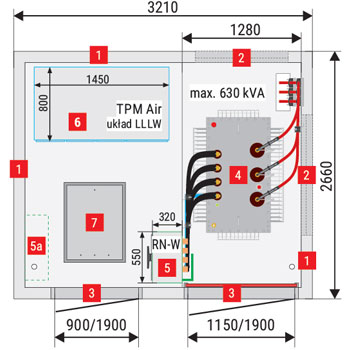

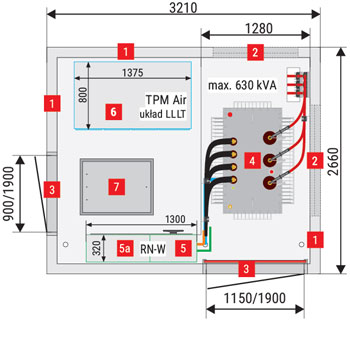

Stacja transformatorowa typu MRw-b2pp 20/630

Stacje w obudowach betonowych typu MRw-b to prefabrykowane kontenery składające się z trzech monolitycznych elementów żelbetowych, wykonanych w klasie C30/37 - fundamentu, bryły głównej oraz dachu.
Fundament posiada wydzielone misy olejowe, mogące pomieścić co najmniej 100% pojemności oleju z zamontowanych w stacji transformatorów w razie ich awarii, oraz przedział kablowy z przepustami kabli SN oraz nN. Przeznaczeniem bryły głównej jest zabudowa rozdzielnic SN oraz nN, urządzeń zdalnej kontroli oraz sygnalizacji, układów pomiarowych, transformatorów, agregatów oraz innych urządzeń zgodnie z projektem. Dach wariantowo może być również wykonany jako całkowicie metalowy lub w postaci nakładki architektonicznej na dach betonowy. W standardowym wykonaniu konstrukcja stacji umożliwia wstawienie transformatorów hermetyzowanych o mocy do 1000 kVA.

W ofercie posiadamy również rozwiązania umożliwiające montaż jednostek większej mocy, nawet do 4 MVA w różnych wariantach wykonania (olejowe z konserwatorem, żywiczne, specjalistyczne). Rozwiązania takie, ze względu na swoją specyfikę, wymagają każdorazowo konstrukcji z producentem stacji. Montaż transformatora odbywa się poprzez drzwi komory transformatora lub od góry po zdjęciu dachu, natomiast jego obsługa po otwarciu drzwi do komory transformatora. Otwory wentylacyjne zabezpieczone są aluminiowymi żaluzjami, zapewniającymi stopień ochrony IP 23D lub opcjonalnie IP 43 (IP 54). W podłodze korytarza obsługi umieszczony jest właz do fundamentu stanowiącego jednocześnie kablownie. W zależności od przeznaczenia w stacjach montowane są rozdzielnice SN, oczywiście własnej produkcji:

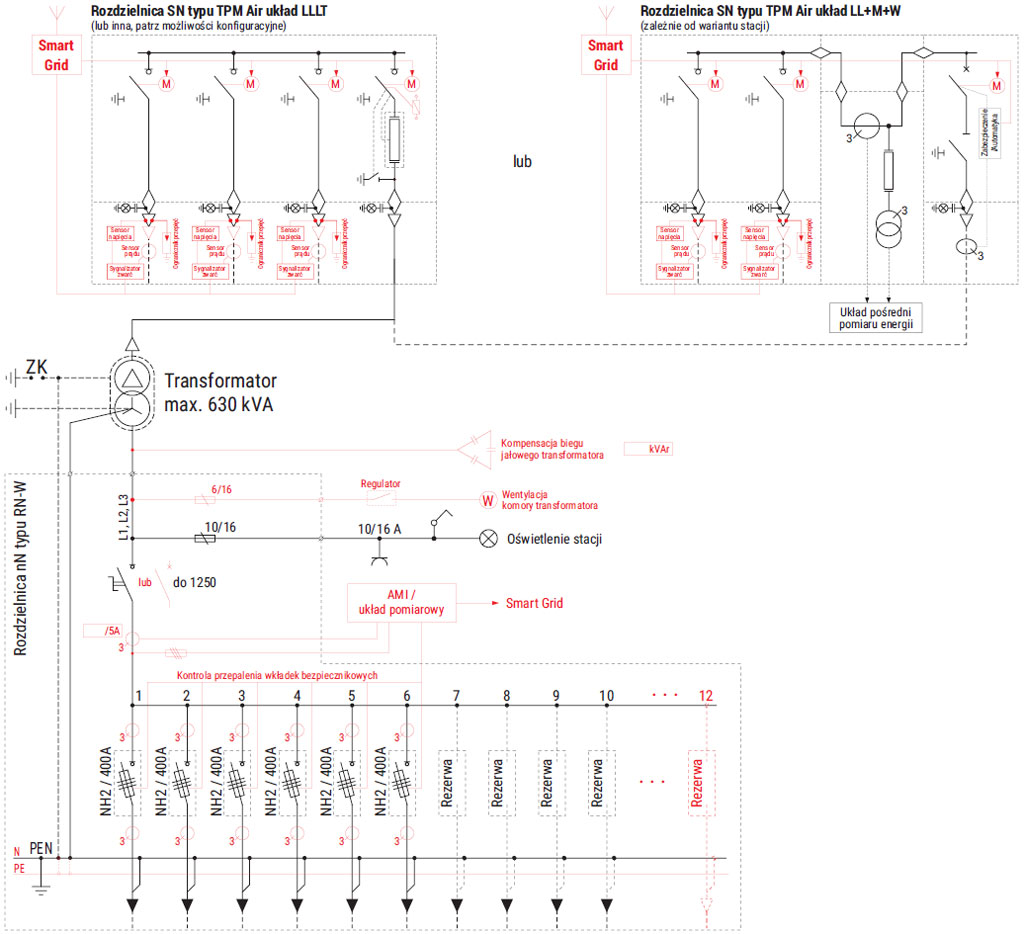

•    SN - pierwotny rozdział energii: RELF, RELF ex, RXD, RXD 36.
•    SN - wtórny rozdział energii: Rotoblok, Rotoblok SF, Rotoblok VCB, TPM, lub inne po uzgodnieniu
     z producentem.

Po stronie niskiego napięcia zastosowanie znajdują rozdzielnice takie jak: RN-W, ZR-W, Instal-Blok, Sivacon, lub inne po uzgodnieniu z producentem. Wyżej wymienione rozdzielnice stanowią niezależne wstawialne elementy stacji, a ich obsługa odbywa się ze wspólnego korytarza wewnątrz stacji.
Połączenie pomiędzy rozdzielnicą SN a transformatorem oraz między transformatorem a rozdzielnicą nN wykonane jest kablami lub w wykonaniach specjalnych mostami szynowymi lub szynoprzewodami.

STANDARDOWE WYKONANIE DACHÓW

NIESTANDARDOWE WYKONANIE DACHÓW - przykłady

RODZAJE POKRYCIA DACHÓW - przykłady

Uwaga:
Istnieje możliwość wykonania dodatkowego dachu wg indywidualnego projektu.

PRZEPUSTY SN i nN (produkcji ZPUE S.A.)

INNE SYSTEMY USZCZELNIEŃ - przepusty typu GPK

Widok i gabaryty przepustu średniego napięcia (GPK - 125)

Kabel YHAKXS:	d [mm]
1x70 [mm2]	3x31,9
1x120 [mm2]	3x34,8
1x240 [mm2]	3x39,8

Widok i gabaryty przepustu niskiego napięcia (GPK - 110)

Kabel YAKY	d [mm]
4x70 [mm2]	1x29,8
4x120 [mm2]	1x36,1
4x240 [mm2]	1x56,2

INNE SYSTEMY USZCZELNIEŃ - przepusty typu SDF 100

Wkład uszczelniający HSD 100 przystosowany jest do montażu kabli o średnicy zewnętrznej od 18 mm do 65 mm

Uwaga:
Istnieje możliwość zastosowania innych systemów uszczelnień.

WYKOŃCZENIE ŚCIAN I DACHU

Wewnętrzna powierzchnia ścian dekoracyjnie pokryta jest akrylowym tynkiem w kolorze białym. Zewnętrzna powierzchnia ścian pokryta jest tynkiem akrylowym. Wszystkie elementy metalowe zamontowane na zewnętrznej stronie stacji wykonane są z aluminium lakierowanego proszkowo według palety RAL. Kolorystyka jak również rodzaj elewacji oferowane są w wersji standardowej (tabela poniżej). Istnieje oczywiście możliwość wykonania stacji według indywidualnych wymagań architektonicznych, biorąc pod uwagę wszystkie dostępne środki i materiały do wykończenia powierzchni betonowych oraz metalowych (drzwi, żaluzje wentylacyjne) połaci i obróbek dachowych.

STANDARDOWE ZESTAWY KOLORYSTYCZE

Kolor obudowy (tynk akrylowy)		Kolor zbliżony do
Biały		RAL 9016
TEXAS TX2		RAL 1013
ETNA ET2		RAL 7044
FLORIDA FL2		RAL 1015
ATLANTIC AT2		RAL 7047
MADEIRA MD1		RAL 1013
SAVANNE SV4		RAL 1001
POLAR PL1		RAL 7047
BALI BL2		RAL 6019

Kolor stolarki (drzwi, żaluzji oraz dachu)
RAL 9016
RAL 7032
RAL 3003
RAL 5010
RAL 6001
RAL 7024
RAL 8004
RAL 8007
RAL 8017

Uwaga:
Kolory pokazane w tabeli mogą się różnić od tych w rzeczywistości! Przy doborze kolorów należy zawsze porównywać z oryginalnym wzornikiem kolorów.

TRANSPORT

ZPUE S.A jako nieliczna z firm produkujących prefabrykowane stacje kontenerowe posiada własną flotę.  Świadczenie usług transportowych ma na celu obniżenie kosztów dostaw urządzeń ZPUE S.A. i podniesienie jakości obsługi klienta. W naszej ofercie posiadamy zestaw transportowy o dopuszczalnej masie całkowitej 70 ton, który może przewozić nawet 50 ton ładunku. Nasze ciągniki to modele najnowszej generacji, o emisji spalin Euro6 (norma dopuszczalnych emisji spalin w nowych pojazdach sprzedawanych na terenie Unii Europejskiej).

PRZYKŁAD TRANSPORTU STACJI TRANSFORMATOROWEJ

POSADOWIENIE STACJI

Pierwszym etapem posadowienia stacji jest wykonanie w ziemi wykopu. W przygotowanym wykopie należy wykonać zewnętrzne uziemienie stacji w formie otoku uziemiającego lub inne zgodne z lokalnymi wymaganiami
w zakresie uziemienia urządzeń elektroenergetycznych.
Pod fundamentem należy wykonać podsypkę piaskowo-żwirową o docelowej grubości minimum 20 cm (stan po zagęszczeniu). Grubość „poduszki” piaskowo-żwirowej musi być dostosowana do lokalnych warunków gruntowo-wodnych i lokalnej strefy przemarzania. Powierzchnia podsypki piaskowo-żwirowej musi być wypoziomowana
w płaszczyźnie posadowienia stacji, a jakość przygotowania podłoża w wykopie potwierdzona w protokole odbioru.
W tak przygotowanym miejscu należy ustawić misę fundamentową stacji. Na ściany misy fundamentowej stacji ułożyć pojedynczą warstwę taśmy uszczelniającej. Należy zwrócić uwagę, aby taśma uszczelniająca nie nakładała się na siebie (aby nie była ułożona podwójnie). Podczas układania taśmy uszczelniającej nie należy jej rozciągać, może to spowodować jej uszkodzenie lub deformację.
Na przygotowany fundament należy równo ustawić bryłę główną stacji, a następnie dach.
Obsypanie fundamentu wykonywać stopniowo, zagęszczanymi 20 cm warstwami gruntu filtrującego. Należy zwrócić szczególną uwagę na zasypywanie wykopu w miejscu styku ze ścianą fundamentu, aby nie przerwać wykonanej hydroizolacji powierzchni pionowych. Zachować szczególną ostrożność w miejscu wprowadzenia kabli do przepustów, gdyż zagęszczanie mechaniczne może spowodować uszkodzenie przepustów lub kabli.
Ważne jest aby ściany misy fundamentowej wystawały nie mniej niż 10 cm ponad poziom terenu wykończonego. Posadowienie w złożonych i skomplikowanych warunkach gruntowo – wodnych, na terenach górniczych i po górniczych zaleca się po wykonaniu odrębnego, indywidualnego opracowania przez uprawnioną jednostkę projektową, z wymaganą dokumentacją geologiczno – inżynierską, pod nadzorem budowlanym prowadzonym przez osoby do tego uprawnione.

PRZYKŁADOWE POSADOWIENIE STACJI
