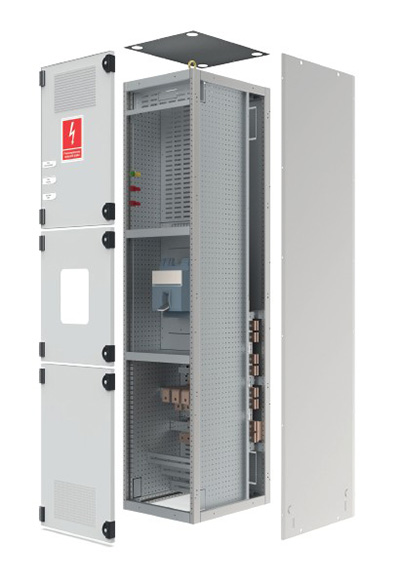

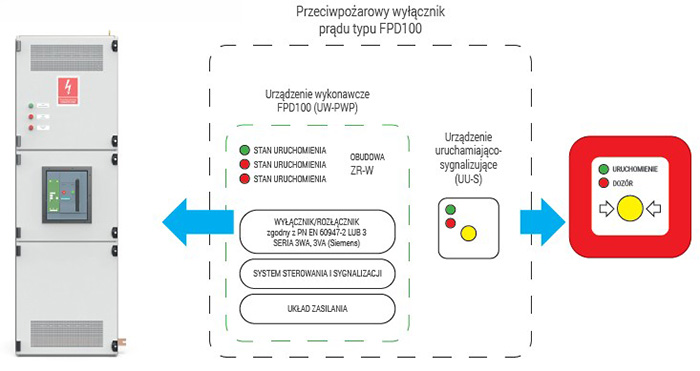

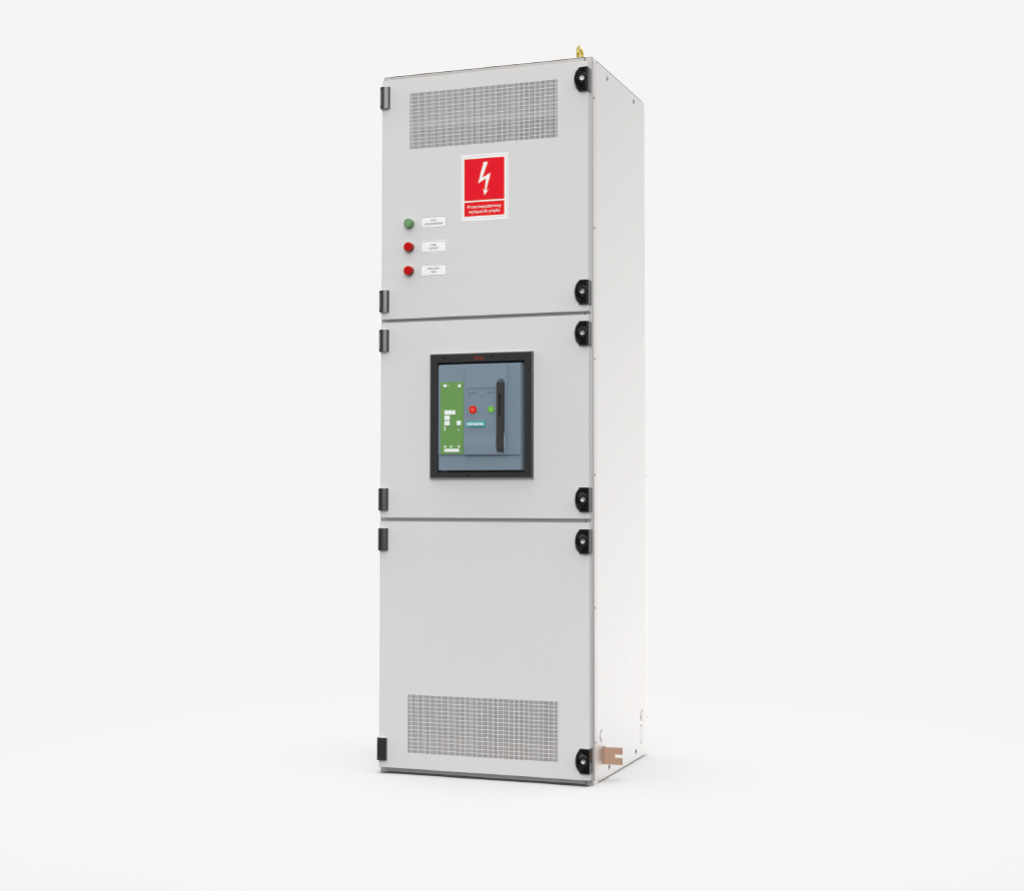

Marcin Skoczek Podstawa prawna Zakres stosowania, a także funkcje jakie pełni PWP zostały określone w § 183 ust. 2 Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2019 poz. 1065 z późniejszymi zmianami). Podstawowe elementy i sposób wprowadzenia do obrotu dla PWP opisuje Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2016, poz. 1966 z późniejszymi zmianami). Rys. 1 Schemat blokowy PWP FPD100 Funkcje PWP FPD100 odłączenie dopływu prądu w budynku, z wyjątkiem zasilania urządzeń których praca w trakcie pożaru jest niezbędna zapewnienie bezpieczeństwa podczas akcji gaśniczej, poprzez odcięcie prądu i minimalizowanie ryzyka porażenia prądem osób zaangażowanych w akcję ratunkową przesyłania sygnałów do innych systemów płynne ustawienie opóźnienia w zakresie od 0 do 10 sekund uruchomienia UW Główne komponenty Zestaw Przeciwpożarowego Wyłącznika Prądu FPD100 składa się z dwóch elementów: urządzenia wykonawczego (UW) i urządzenia uruchamiająco-sygnalizującego (UU-S – przycisk przeciwpożarowego wyłącznika prądu) pełniącego rolę urządzenia uruchamiającego oraz urządzenia sygnalizującego. Urządzenie uruchamiająco-sygnalizujące zestawu PWP FPD100 – przycisk przeciwpożarowego wyłącznika prądu (UU-S) łączy w sobie dwie funkcje: zdalnego uruchomienia urządzenia wykonawczego PWP oraz optycznej sygnalizacji odłączenia zasilania w budynku (odłączenie energii elektrycznej we wszystkich obwodów, za wyjątkiem tych których funkcjonowanie jest niezbędne podczas pożaru) co jest sygnalizowane świeceniem diody światłem ciągłym barwy zielonej. Urządzenie jest elementem składowym zestawu PWP FPD100 i opcjonalnie może być zasilane napięciem 24VDC lub 230VAC Urządzenie wykonawcze zestawu PWP FPD100 Wyłącznik lub rozłącznik mechanicznie odcina dopływ zasilania w energie elektryczną Urządzenie może być wolnostojące lub wchodzić w skład zestawu z systemem rozdzielnic. Dane techniczne Warianty urządzenia wykonawczego Producent Typ Prąd znamionowy Wykonanie Urządzenie wykonawcze Siemens 3WA do 6300 A stacjonarne i wysuwne 3VA do 1600 A stacjonarne i wysuwne 3VA27 do 1600 A stacjonarne i wysuwne Obudowa ZPUE ZR-W do 6300 A osobne pole lub w ciągu z rozdzielnicą Parametry elektryczne Stopień ochrony obudowy Dla klasy środowiskowej 1: min. IP3X Dla klasy środowiskowej 2: min. IP54 Zakres temperatur pracy Dla klasy środowiskowej 1: min. IP3X Dla klasy środowiskowej 2: min. IP54 Napięcie znamionowe obwodu głównego podlegającego wyłączeniu do 800 V AC Napięcie graniczne obwodu głównego podlegającego wyłączeniu 1000 V AC Prąd znamionowy wej/wyj obwodu głównego do 6300 A Rodzaj wyzwalacza wzrostowy lub zanikowy Napięcie znamionowe wyzwalacza 230 V AC lub 24 V DC Opóźnienie zadziałania do 10 s Dodatkowe funkcje zestawu PWP FPD100 Zależność od więcej niż jednego sygnału uruchamiającego Układ PWP FPD100 jest łatwo skalowalny. Do jednego urządzenia wykonawczego można podłączyć wiele urządzeń uruchamiająco - sygnalizujących, jak i jednym urządzeniem uruchamiającym można działać na wiele urządzeń wykonawczych. Uruchomienie i sygnalizacja Uruchomienie urządzenia wykonawczego następuje natychmiast po aktywacji przez urządzenie uruchamiające, z możliwością płynnego ustawienia opóźnienia w zakresie od 0 do 10 sekund. Uruchomienie urządzenia wykonawczego sygnalizowane jest świeceniem barwą zieloną lampki znajdującej się w przycisku przeciwpożarowego wyłącznika prądu oraz lampką świecącą barwą zieloną umieszczoną na elewacji pola. Wyjścia do innych systemów (opcja) Zestaw PWP FPD100 posiada możliwość przesyłania do innych systemów sygnałów związanych z uruchomieniem, dozorem, załączeniem urządzenia uruchamiającego, brakiem lub obecnością napięcia zasilania. Sygnalizacja stanów pracy za pomocą wskaźników świetlnych Sygnalizacja optyczna jest zapewniona za pomocą lampek LED umieszczonych na elewacji urządzenia. Sygnalizacja stanu pracy oraz dozoru jest powielona również na urządzeniu uruchamiająco - sygnalizującym. Stan dozoru sygnalizowany jest za pomocą lampki LED opisanej: STAN DOZORU lub DOZÓR świecącą barwą czerwoną Stan uruchomienia sygnalizowany jest za pomocą lampki LED opisanej: STAN URUCHOMIENIA lub URUCHOMIENIE, świecącą barwą zieloną Obecność napięcia sterowniczego sygnalizowana jest za pomocą lampki LED opisanej: ZASILANIE PWP, świecącą barwą czerwoną Pobierz Karta katalogowa FPD100.pdf
