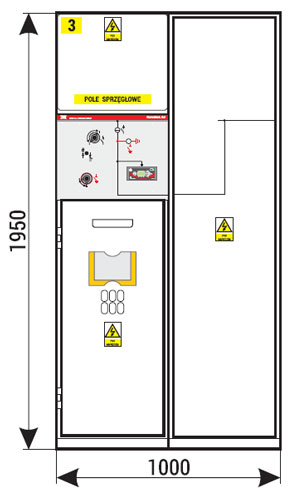

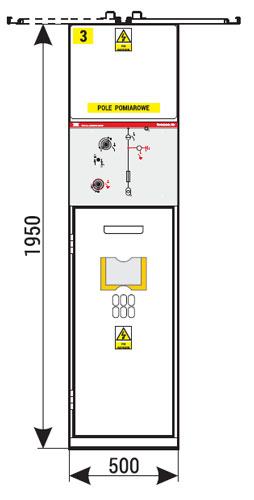

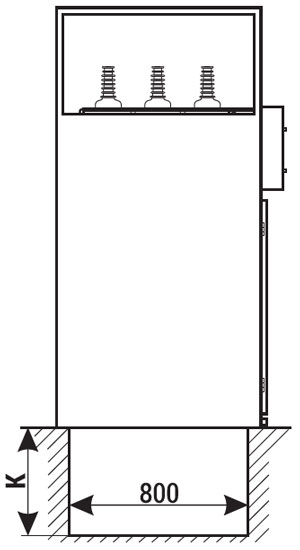

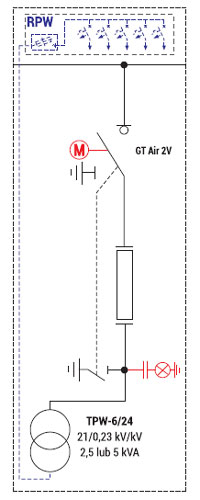

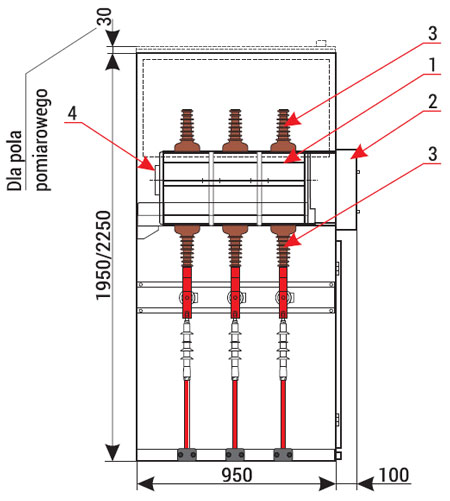

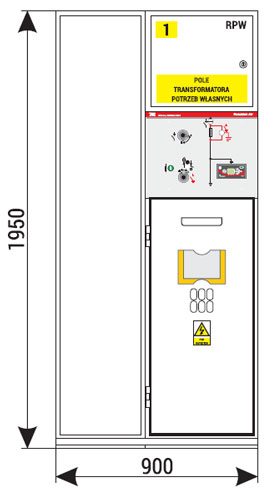

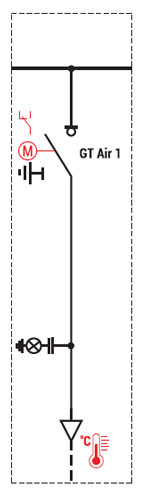

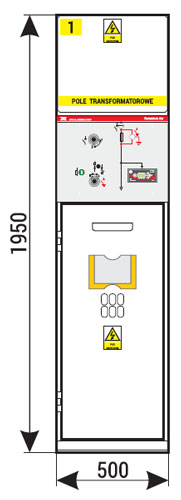

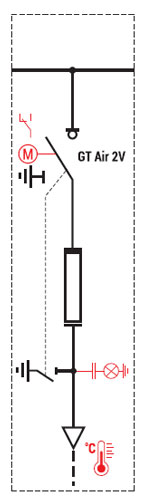

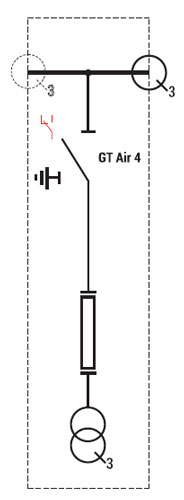

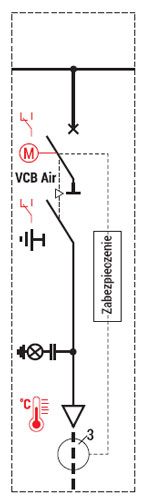

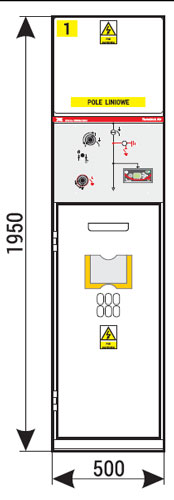

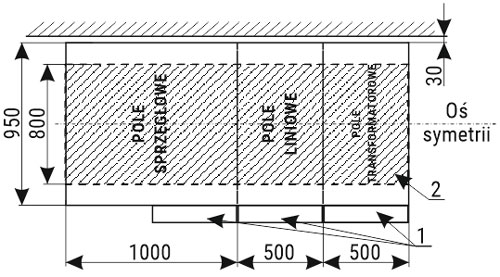

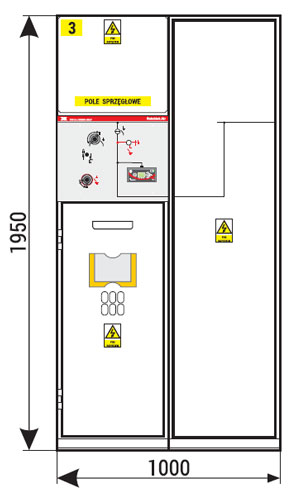

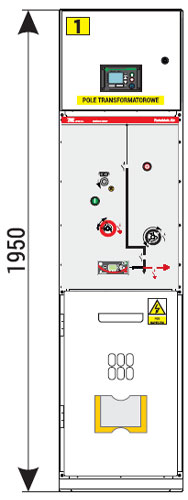

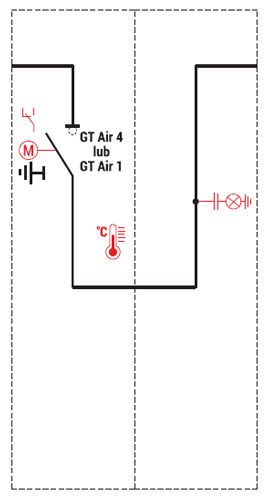

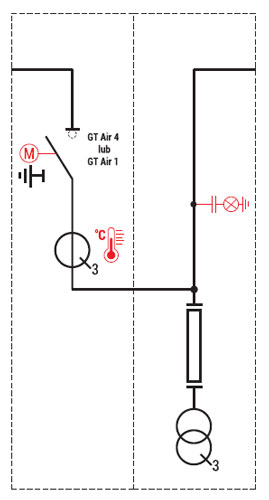

Marcin Skoczek Rotoblok Air to rozdzielnica średniego napięcia do 24 kV, w której zastosowano łączniki w izolacji suchego powietrza. To odpowiedź na rosnące potrzeby rynku związane z ograniczaniem stosowania gazów fluorowanych w aparaturze rozdzielczej, przy jednoczesnym zachowaniu wysokiej niezawodności i bezpieczeństwa eksploatacji.Dzięki modułowej konstrukcji pól, Rotoblok Air umożliwia elastyczne zestawianie konfiguracji dopasowanych do konkretnych wymagań technicznych. Każde pole stanowi niezależny moduł, co ułatwia projektowanie, montaż i obsługę rozdzielnicy. Rozdzielnica znajduje swoje zastosowanie w wielu sektorach branżowych – od energetyki zawodowej, przez przemysł, po infrastrukturę komunalną. To idealne rozwiązanie dla obiektów, w których liczy się niezawodność, bezpieczeństwo oraz możliwość dostosowania układu do specyficznych warunków pracy. Charakterystyka Charakterystyka ogólna Rozdzielnica typu Rotoblok Air to dwuprzedziałowa rozdzielnica wnętrzowa średniego napięcia do 24 kV, wykonana w izolacji powietrznej (AIS – Air Insulated Switchgear), w osłonie metalowej z blachy ocynkowanej, z pojedynczym systemem szyn zbiorczych. Konstrukcja rozdzielnicy oparta jest na wyraźnie wydzielonych przedziałach: szynowym i kablowym, co zapewnia przejrzystość układu oraz bezpieczeństwo obsługi. W aparaturze łączeniowej zastosowano nowoczesne rozwiązania bez użycia gazu SF6. Wszystkie aparaty łączeniowe umieszczone są w hermetycznych zbiornikach wykonanych ze stali nierdzewnej, co zapewnia ich trwałość, szczelność oraz odporność na wpływy środowiskowe. Medium izolacyjne stanowi suche powietrze pod nadciśnieniem, które charakteryzuje się wysoką wytrzymałością dielektryczną i stabilnością parametrów przez cały okres eksploatacji. W zależności od konfiguracji pola, rozdzielnica może zawierać: trójpołożeniowy rozłączniko-uziemnik wyposażony w układ komór próżniowych, trójpołożeniowy odłączniko-uziemnik lub wyłącznik próżniowy. Pola rozdzielcze posiadają następujące właściwości: zmniejszone wymiary w stosunku do rozdzielnic z aparatami w izolacji powietrznej przy zachowaniu wysokich parametrów elektrycznych takich jak poziom izolacji, prądy znamionowe oraz wytrzymałość na prądy zwarciowe, dwuprzedziałowa konstrukcja pól zapewniająca oddzielenie głównego toru szynowego od części wykorzystywanej do podłączenia kabli zasilających, wysoka niezawodność pracy, długi okres pracy, bez kłopotliwych zabiegów konserwacyjnych, wysoka odporność na korozję, konstrukcja rozdzielnicy wykonana jest z blachy pokrytej ocynkiem, uniwersalność w realizowaniu różnych układów rozdzielnic przy uwzględnieniu dowolnej ilości pól, zastosowanie nowoczesnej, niezawodnej aparatury łączeniowej jak rozłączniki i odłączniki typu GT Air (ZPUE) oraz wyłącznik z odłączniko-uziemnikiem typu VCB Air (ZPUE) lub innych producentów, przystosowana do zainstalowania nowoczesnej aparatury zabezpieczeniowo-sterowniczej, możliwość przyściennego ustawienia rozdzielnicy co pozwala na oszczędne wykorzystanie pomieszczenia rozdzielczego, co jest szczególnie ważne przy modernizacjach i rozbudowach istniejących rozdzielni, łatwy i szybki dostęp do urządzeń rozdzielnicy dla nadzoru i konserwacji, prosta obsługa. System zabezpieczeń i blokad wykonanie łukoochronne - odporność na skutki zwarć wewnętrznych, specjalnie wzmocniona konstrukcja pól (osłony, zamki, zawiasy), blokady mechaniczne zapobiegające błędnym czynnościom łączeniowym oraz uniemożliwiające dotknięcie urządzeń będących pod napięciem, dostęp do urządzeń i obwodów sterowniczych odbywa się z wyeliminowaniem możliwości dotknięcia części obwodów głównych, zastosowanie układów kontrolnych, sygnalizacyjnych, mechanicznych i elektrycznych wskaźników położenia i wzierników, zastosowanie rozłączników i odłączników trójpozycyjnych „załącz - wyłącz - uziem” z mechanicznymi wskaźnikami położenia, zastosowanie uziemników szybkich z napędem skokowym gwarantujących bezpieczeństwo w przypadku błędnego załączenia na zwarcie. Normy PN-EN62271-1 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Cześć1: Postanowienia wspólne”, PN-EN 62271-200 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe wyższe niż 1 kV do 52 kV włącznie”, PN-EN 62271-100 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 100: Wyłączniki wysokiego napięcia prądu przemiennego”, PN-EN 62271-102 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 102: Odłączniki i uziemniki wysokiego napięcia prądu przemiennego”, PN-EN 62271-103 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1 kV do 52 kV włącznie”, PN-EN 62271-105 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 105: Zestawy rozłączników z bezpiecznikami prądu przemiennego”, PN-EN 62271-213 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 213: System wykrywania i wskazywania napięcia”. Podstawowe dane elektryczne Rotoblok Air Najwyższe napięcie urządzeń 25 kV Napięcie znamionowe 24 kV Częstotliwość znamionowa / Liczba faz 50 Hz / 3 Znamionowe wytrzymywane napięcie krótkotrwałe częstotliwości sieciowej 50 kV / 60 kV Znamionowe wytrzymywane napięcie udarowe piorunowe 1,2/50 μs 125 kV / 145 kV Prąd znamionowy ciągły 630 A Prąd znamionowy krótkotrwały wytrzymywany do 20 kA (1s) Prąd znamionowy szczytowy wytrzymywany do 50 kA Odporność na działanie łuku wewnętrznego 16 kA (1s) Stopień ochrony IP IP4X Warunki eksploatacyjne Temperatura otoczenia - szczytowa krótkotrwała + 40°C - najwyższa średnia w ciągu doby + 35°C - najwyższa średnia roczna + 20°C - najniższa długotrwała - 25°C1) Wilgotność względna powietrza - najwyższa średnia w ciągu doby 95% - najwyższa średnia w ciągu miesiąca 90% - najwyższe średnie ciśnienie pary w ciągu doby 2,2 kPa - najwyższe średnie ciśnienie pary w ciągu miesiąca 1,8 kPa Atmosfera w miejscu zainstalowania brak znaczących zanieczyszczeń solą, parami, pyłami, dymem, gazami palnymi lub powodującymi korozję oraz brak oblodzenia, oszronienia i zaroszenia Wysokość miejsca zainstalowania do 1000 m n.p.m. 2) Drgania wibracje, spowodowane przyczynami zewnętrznymi lub trzęsieniami ziemi pomijalne Uwaga! 1) Pod warunkiem, że producent aparatury kontrolno-pomiarowej i zabezpieczeniowej nie określił inaczej. 2) Powyżej wysokości 1000 m n.p.m. należy uwzględnić wpływ zmniejszonej gęstości powietrza na właściwości izolacyjne rozdzielnicy. Przy instalacji na wysokościach od 1000 do 3000 m n.p.m. wymagane jest zastosowanie współczynnika korekcyjnego, który obniża wartości napięcia wytrzymywanego udarowego oraz napięcia wytrzymywanego o częstotliwości sieciowej. Moce transformatorów jakie mogą być załączane i wyłączane rozłącznikami GT Air 2V w zależności od napięć po stronie SN Napięcie nominalne sieci Prąd znamionowy Max. moc transformatora 6 kV 77 A 800 kVA 10 kV 57,7 A 1000 kVA 15 kV 61,6 A 1600 kVA 20 kV 57,7 A 2000 kVA W przypadku transformatorów o większych mocach prosimy o kontakt z producentem. W rozdzielnicy typu Rotoblok Air stosuje się typowe wkładki bezpiecznikowe wg normy IEC 282-1, DIN 43625 z zabezpieczeniem termicznym Aparaty łączeniowe GT Air 1 - trójpołożeniowy rozłącznik z uziemnikiem, GT Air 4 - trójpołożeniowy rozłącznik z uziemnikiem, GT Air 2V - trójpołożeniowy rozłącznik z uziemnikiem i bezpiecznikami, VCB Air - aparat wielofunkcyjny z wbudowanym wyłącznikiem próżniowym oraz z trójpozycyjnym odłącznikiem z uziemnikiem. Sposób wykonywania kanału kablowego pod rozdzielnicami SN typu Rotoblok Air Rysunki nr 1 i 2 przedstawiają propozycję wykonania kanału kablowego pod rozdzielnicą. Głębokość kanału dla kabli suchych oraz olejowych należy dobrać z uwzględnieniem minimalnego promienia gięcia, określonego w dokumentacji technicznej danego typu kabla, w zależności od jego średnicy zewnętrznej. Możliwe jest zmniejszenie lub całkowite uniknięcie potrzeby wykonywania zagłębionego kanału poprzez zastosowanie cokołu podwyższającego lub podłogi technologicznej, co może być szczególnie przydatne w obiektach o ograniczonej przestrzeni montażowej. W przypadku potrzeby zastosowania pól o wyposażeniu nieujętym w niniejszym opracowaniu lub o zmienionych wymiarach, zakres wyposażenia oraz wymagania instalacyjne należy każdorazowo uzgodnić z producentem, w celu zapewnienia prawidłowego dopasowania konstrukcyjnego i funkcjonalnego. Rys. 1 Propozycja wykonania kanału kablowego Uwaga! Minimalna odległość od ściany 30 mm1) Przykładowe pola o szerokości 1000, 500, 500 mm (odpowiednio patrząc od lewej)2) Kanał pod rozdzielnicą Rys. 2 Propozycja głębokości kanału kablowego Kabel suchy jednożyłowy przekrój kabla (mm2) promień gięcia (mm) głębokość kanału k (mm) 50 370 400 70 400 430 95 440 470 120 470 500 150 500 550 185 540 600 240 590 700 Wykonanie połączeń kablowych rozdzielnicy Rotoblok Air Pola liniowe rozłącznikowe i wyłącznikowe Typ kabla Głowica kablowa Uwagi Producent Typ Przekrój kabla [mm2] Jednożyłowy z tworzyw sztucznych np. YHAKXs, YHKX, XUHAKXs, XRUHKs, ... Cellpack CHE-I 24kV 25-240 Przekrój kabla > 240 mm2, większa ilość kabli na fazę, inne typy głowic kablowych należy skonsultować z producentem. CAE-I 24kV 35-240 CHESK-I 24kV 25-240 CAESK-I 24kV 35-240 Nexans (EUROMOLD) ITK224 25-240 AIP20 25-240 AIS20 25-240 AIN20 25-240 24MONOi1 25-240 TYCO ELECTRONIC POLT-24D 25-240 Pola transformatorowe Jednożyłowy z tworzyw sztucznych np. YHAKXs, YHKX, XUHAKXs, XRUHKs, ... Tak jak w polach liniowych Uwaga!We wszystkich przypadkach pod rozdzielnicami wymagany jest kanał kablowy. Opcjonalnie rozdzielnica może być ustawiona na cokole lub na podłodze technologicznej. Warianty pól rozdzielnicy Widok z boku Zbiornik ze stali nierdzewnej wypełniony gazem suchym powietrzem z aparaturą łączeniową Przedział napędów Izolatory przepustowe Zawór bezpieczeństwa Uwaga!Rysunki pokazane na kolejnych stronach są tylko przykładem wyposażenia pól. Istnieje możliwość dostosowania konfiguracji pól do specyficznych wymagań końcowych użytkownika. W takim przypadku należy się zwrócić do producenta o udostępnienie rysunków. AL2 (pole liniowe) Schemat elektryczny Widok z frontu AT2 (pole transformatorowe) Schemat elektryczny Widok z frontu AP1 (pole pomiarowe) Schemat elektryczny Widok z frontu AS1L(P*)) (pole sprzęgłowe z odłącznikiem lub rozłącznikiem z lewej strony) Schemat elektryczny Widok z frontu AS2L(P*)) (pole sprzęgłowe z odłącznikiem lub rozłącznikiem z lewej strony) Schemat elektryczny Widok z frontu ATpwł4 (pole z transformatorem potrzeb własnych) Schemat elektryczny Widok z frontu AW1 (pole wyłącznikowe) Schemat elektryczny Widok z frontu Uwaga! KOLOREM CZERWONYM zaznaczono wyposażenie opcjonalne.- bezprzewodowe czujniki temperatury AST-05, stanowiące element systemu eTemp. Pobierz Karta katalogowa Rotoblok Air .pdf
