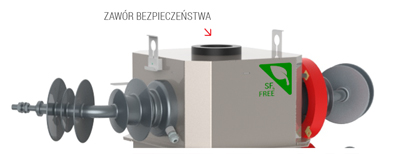

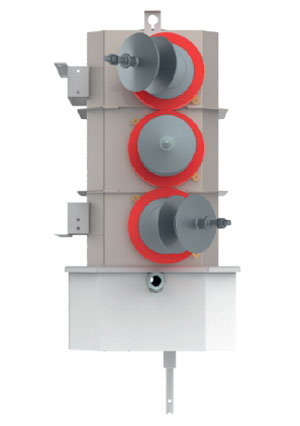

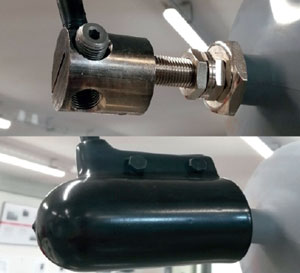

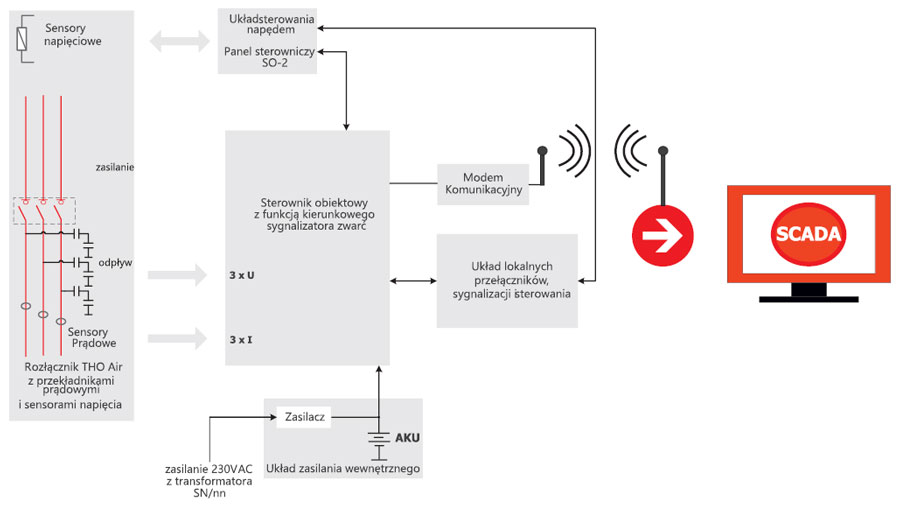

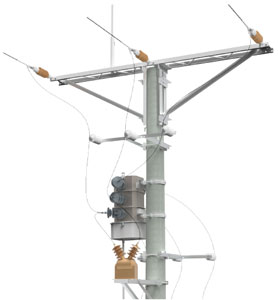

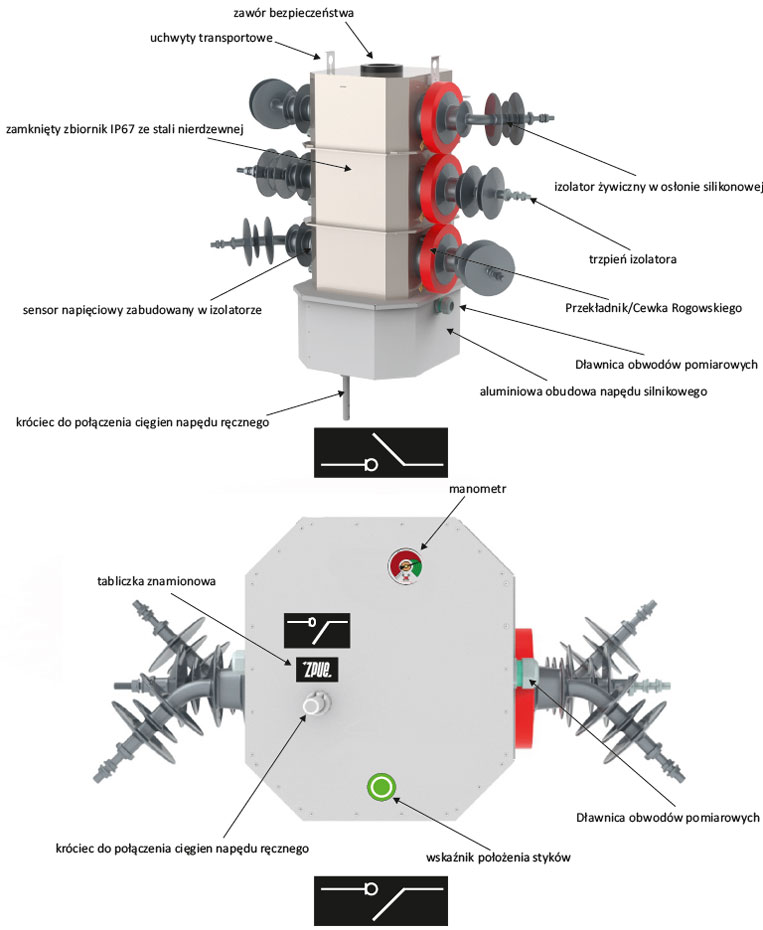

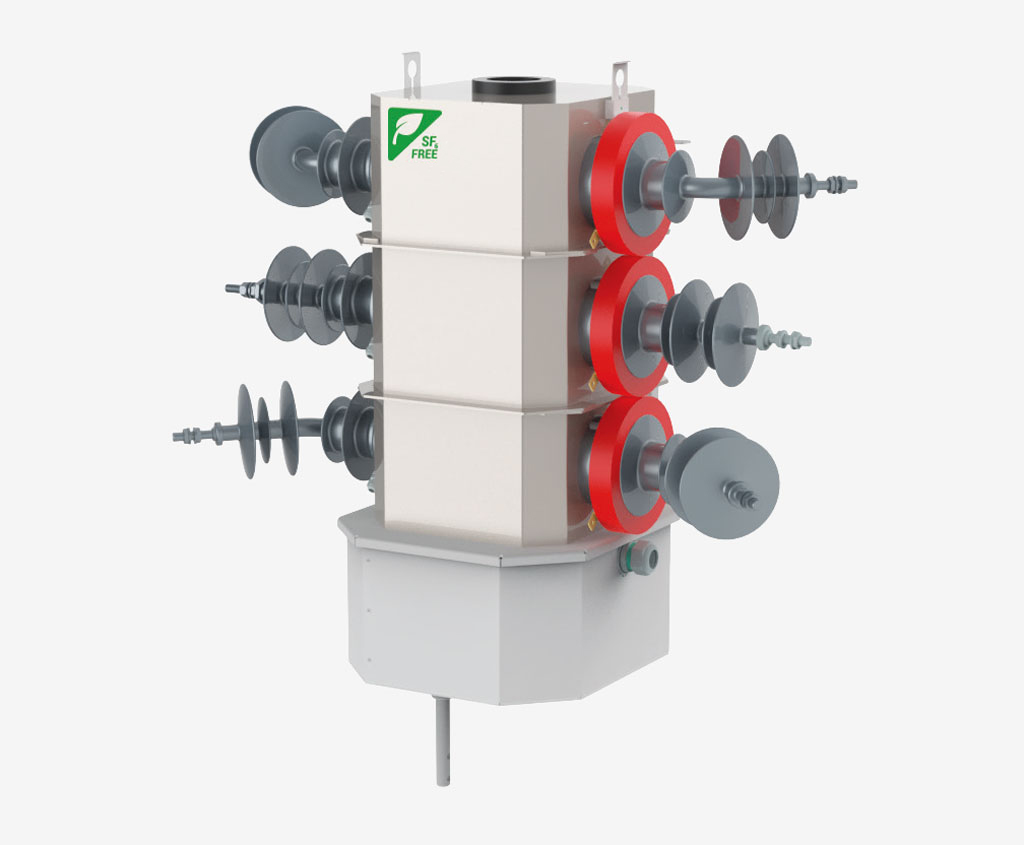

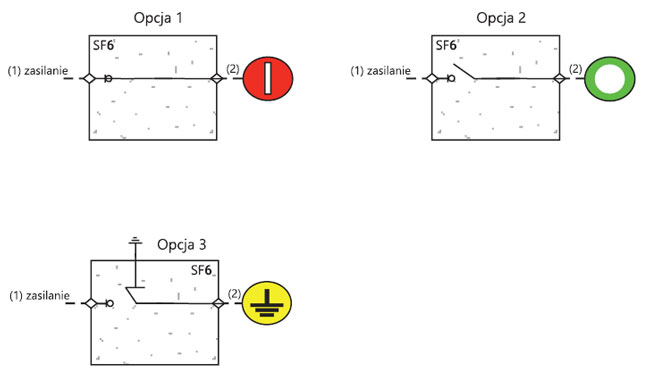

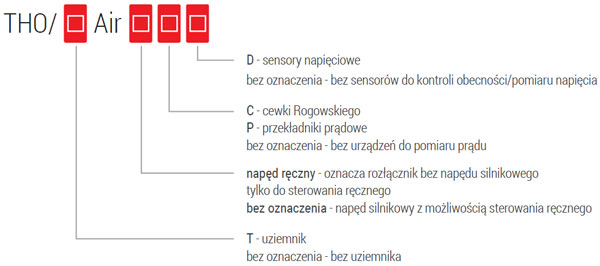

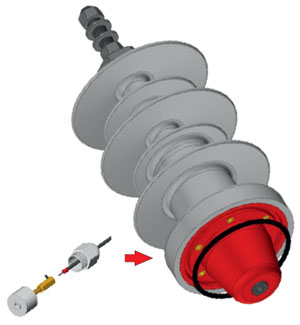

Marcin Skoczek Rozłącznik napowietrzny o budowie zamkniętej typu THO Air jest nowoczesnym aparatem znajdującym swoje zastosowanie głównie w zaawansowanych inteligentnych sieciach elektroenergetycznych typu Smart Grid, automatyce SPZ oraz nowoczesnych automatykach np. typu FDiR. Szerokie doświadczenie w produkcji aparatury łączeniowej od podstaw, setki realizacji oraz wdrożenie nowych technologii i rozwiązań projektowych pozwoliło stworzyć rozłącznik napowietrzny o budowie zamkniętej w izolacji suchego powietrza. Rozłącznik ten bezpośrednio zastępuje poprzednie rozłączniki generacji THO-24 oraz THO 2-24, przy jednoczesnym zachowaniu wysokich parametrów elektrycznych oraz dotychczasowych możliwości kompleksowego nadzoru parametrów oraz zabezpieczenia linii napowietrznej. Charakterystyka Budowa Innowacyjna konstrukcja rozłącznika zamknięta jest w szczelnym zbiorniku ze stali nierdzewnej o stopniu ochrony IP67 w izolacji suchego powietrza. Gwarantuje to stałe warunki pracy oraz pozwala uzyskać wysokie parametry elektryczne i znakomitą zdolność łączeniową. Ponadto rozwiązanie o budowie zamkniętej eliminuje konieczność wykonywania konserwacji czy regulacji zespołów rozłącznika. W rozłączniku zastosowano dostosowane do pracy w izolacji suchego powietrza żywiczne izolatory przepustowe osłonięte gumą silikonową. Rozwiązanie posiada doskonałe właściwości hydrofobowe i odpowiednią drogę upływu dla napięcia 24kV i najwyższej strefy zabrudzeniowej. Rozłącznik posiada specjalnie zaprojektowany zawór bezpieczeństwa znajdujący się w górnej części aparatu. Chroni on szczelny zbiornik przed nadmiernym wzrostem ciśnienia wewnątrz, a umiejscowienie u góry zbiornika gwarantuje bezpieczeństwo obsługi. Rozłącznik zawsze wyposażany jest w manometr aby przed wykonaniem czynności łączeniowej zweryfikować poziom ciśnienia suchego powietrza. Standardowo wyposażany jest również w presostat który przekazuje stan ciśnienia do sterownika telemechaniki. Napęd silnikowy jest sprzężony z głównym wałem roboczym w sposób bezpośredni i stanowi integralną część rozłącznika. Załączanie oraz rozłączanie odbywa się w sposób jednoczesny dla wszystkich trzech biegunów za sprawą jednego wspólnego wału. Eliminuje to możliwość ingerencji oraz ogranicza możliwość błędnych sygnalizacji i manewrów. Ponadto rozłącznik najczęściej wyposażany jest w sensory prądowe (przekładniki bądź cewki Rogowskiego) oraz w sensory napięciowe (pojemnościowe lub rezystancyjne) co pozwala na samoczynną pracę w automatycznych sieciach zapewniając kompleksowe zabezpieczenie linii napowietrznych, pełną kontrolę jej parametrów oraz szybkie lokalizowanie miejsca wystąpienia zwarcia czy uszkodzenia. Napęd silnikowy Rozłącznik wyposażony w napęd silnikowy dedykowany jest głównie dla potrzeb sterowania zdalnego. Istnieje możliwość manewrowania napędem silnikowym również lokalnie. Napęd silnikowy wykonuje operacje „załącz” i „wyłącz” zawsze w czasie niespełna t < 1,2s. Napęd silnikowy Rozłącznik zawsze wyposażany jest w awaryjny napęd ręczny ze sprzęgłem.Tego typu rozwiązanie gwarantuje swobodną pracę napędu silnikowego bez niepotrzebnego angażowania cięgien napędu ręcznego.Sprzężenie napędu ręcznego z silnikowym jest dostępne tylko w jednym miejscu, co uniemożliwia wykonanie niewłaściwego manewru. Sprzężenie jest również sygnalizowane do sterownika, w wyniku czego taka informacja jest wysyłana także do systemu nadzorującego sieć i stanowi równocześnie blokadę monterską. Napęd ma także możliwość założenia standardowej kłódki w każdej pozycji. Przewód sterowniczy Rozłącznik wyposażony jest w dedykowany przewód sterowniczy dostosowany długością do wysokości montażu rozłącznika na docelowym stanowisku.Przewód od strony rozłącznika jest fabrycznie zarobiony na stałe, natomiast od strony szafy obiektowej przewód zakończony jest oznaczonymi złączkami wtykowymi gotowymi do wpięcia.Powyższe rozwiązanie uniemożliwia niewłaściwe podłączenie urządzenia. Konstrukcja mocująca Rozłącznik może być montowany do stanowisk słupowych wykonanych zarówno na żerdziach wirowanych jak i starszego typu żerdziach żelbetowych BSW/ŻN czy nietypowych słupach betonowych bądź stalowych kratowych. Istnieje również wykonanie specjalne gdzie na jednej wspólnej konstrukcji montowany jest rozłącznik wraz z transformatorem potrzeb własnych oraz ogranicznikami przepięć. Zawór bezpieczeństwa Rozłącznik posiada specjalnie zaprojektowany zawór bezpieczeństwa znajdujący się w górnej części zbiornika. Chroni on szczelny zbiornik przed nadmiernym wzrostem ciśnienia wewnątrz. Wyposażenie dodatkowe Manometr Manometr z kompensacją temperatury jest wyposażeniem standardowym. Zabudowany jest w przedziale napędu rozłącznika doskonale widoczny z poziomu ziemi. Wskaźnik ma podziałkę podzieloną na 2 strefy: STREFA ZIELONA (poziom prawidłowy), gdzie znajduje się wskaźnik w warunkach normalnych (uwzględnia ona wpływ temperatury na zmianę ciśnienia wewnątrz zbiornika) STREFA CZERWONA, gdzie wskaźnik sygnalizuje obniżony stan (stan awaryjny, w którym nie można dokonywać czynności rozłączania). Licznik wykonanych operacji Licznik jest wyposażeniem standardowym. Wskazuje on ilość wykonanych manewrów na „załącz” rozłącznikiem. Zabudowany jest w przedziale napędu rozłącznika widoczny od spodu. Dedykowane zaciski prądowe i osłony izolacyjne p.ptakom Dedykowane zaciski i osłony są wyposażeniem standardowym. Umożliwiają bezkońcówkowe podpięcie przewodów linii napowietrznej do 185mm2, a osłony zapewniają izolację przyłącza. Czujnik ciśnienia (presostat) dla potrzeb telemechaniki Czujnik sygnalizuje awarię gdy ciśnienie wewnętrzne obniży się do poziomu uniemożliwiającego poprawną pracę rozłącznika. Powoduje to również blokadę wykonywania czynności łączeniowych. Parametry rozłączników THO Air Zgodność z normami odniesienia: PN-EN 62271-103:2024-04 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1 kV do 52 kV włąc znie. PN-EN IEC 62271-102:2018-10 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 102: Odłączniki i uziemniki prądu przemiennego. PN-EN 62271-1:2018-02 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 1: Postanowienia wspólne dla aparatury rozdzielczej i sterowniczej prądu przemiennego. PN-EN IEC 62271-200:2022-02 - pkt. 6.106 i zał. AA - próby zwarcia łukowego. PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN IEC 62271-4:2023-04 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 4: Procedury postępowania z gazami stosowanymi do izolacji i/lub procesów łączeniowych. PN-EN 61140:2016-07 - Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń. Parametry rozłącznika Typ THO Air Napięcie znamionowe Ur 24(25)kV Częstotliwość znamionowa - liczba faz fr 50 Hz - 3 Znamionowe napięcie wytrzymywane o częstotliwości sieciowej - na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo 50kV - bezpiecznej przerwy izolacyjnej 60kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo 125kV - bezpiecznej przerwy izolacyjnej 145kV Prąd znamionowy ciągły Ir 630A Prąd znamionowy krótkotrwały wytrzymywany Ik 20kA(1s) Prąd znamionowy szczytowy wytrzymywany Ip 50kA Prąd znamionowy załączeniowy zwarciowy Ima 50kA Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności Iload 630A Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej Iloop 630A Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) (M2) 5000 Temperatura pracy - 40°C + 60°C Klasa trwałości elektrycznej rozłącznika (E3) 100 C-O Klasa trwałości elektrycznej uziemnika E2 Parametry sensorów prądowych Parametry przekładników prądowych typu PR-0,72 Wykonanie pierścieniowe nakładane na izolatory przepustowe rozłącznika połączone są w układ Holmgreena.Służą do pozyskania informacji o prądach zwarciowych doziemnych i międzyfazowych oraz pomiaru prądu w zależności od potrzeb. Znamionowe napięcie pierwotne Upr 0,66 kV Najwyższe dopuszczalne napięcie przekładnika Um 0,72 kV Znamionowy częstotliwość fr 50 Hz Znamionowy prąd wtórny Ipr (Zakres) 50 A do 600 A Znamionowy prąd wtórny Isr 1 A lub 5 A Moc 5 VA(10)* Parametry rdzenia (Sr, kl., AFL) 5(15)VA; 5P*; AFL-5* * Uwaga! - przekładniki prądowe o innych parametrach są również dostępne w wykonaniu specjalnym. Parametry sensorów prądowych (Cewek Rogowskiego) typu PR-0,72s Znamionowe napięcie pierwotne Upr 0,66 kV Najwyższe dopuszczalne napięcie przekładnika Um 0,72 kV Znamionowy częstotliwość fr 50 Hz Znamionowy prąd wtórny Ipr (Zakres) 0,5 - 2000 A Czułość 1 mV/1 A lub 5 mV/1 A* Znamionowy prąd dynamiczny Idyn 5(15)VA; 5P*; AFL-5* Dokładność 1% Sensory prądowe zabudowywane są na izolatorach przepustowych od strony odpływu. Parametry sensorów napięciowych Parametry techniczne sensora napięciowego pojemnościowego Sensory napięciowe zabudowane w izolatorach przepustowych rozłącznika od strony zasilania. Napięcie znamionowe pierwotne 15/√3, 20/√3* Najwyższe dopuszczalne napięcie dzielnika 24 kV Znamionowe napięcie probiercze izolacji 55 kV Napięcie wytrzymywane udarowe piorunowe 1,2/50μs 125 kV Pojemność kondensatora górnego zabudowanego w izolatorze 21 pF Pojemność kondensatora dolnego we wzmacniaczu 200 nF / 267 nF* Obciążenie znamionowe ≥200 kΩ Znamionowe napięcie wtórne 3,25/√3 V* Dokładność pomiaru po uwzględnieniu współczynników korekcyjnych amplitudy napięcia, klasa 3P (1P)* Temperatura pracy układu -40°C + 60°C Wygląd i wymiary Opis wyposażenia Tabela oznaczeń Przykładowo: Rozłącznik THO Air C-D - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza na napięcie 24kV z napędem silnikowym, cewkami Rogowskiego dla pomiaru prądu oraz sensorami napięciowymi dla kontroli obecności/pomiaru napięcia. Rozłącznik THO/T Air P-D - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza na napięcie 24kV, z uziemnikiem, napędem silnikowym, przekładnikami dla pomiaru prądu oraz sensorami napięciowymi dla kontroli obecności/pomiaru napięcia. Rozłącznik THO Air napęd ręczny - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza, na napięcie 24kV, przystosowany do sterowania ręcznego, z możliwością doposażenia w napęd silnikowy. Rozłącznik THO/T Air napęd ręczny - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza, z uziemnikiem, na napięcie 24kV, przystosowany do sterowania ręcznego, z możliwością doposażenia w napęd silnikowy. Opcje sekcjonowania sieci Szafa obiektowa Szafy sterownicze (obiektowe) typu SO przeznaczone są do kompleksowej obsługi rozłączników zdalnie sterowanych typu THO produkcji ZPUE. Obudowa szafy obiektowej wykonana jest z blachy aluminiowej malowanej proszkowo (istnieje możliwość wykonania obudowy ze stali nierdzewnej). Drzwi obudowy szafy wyposażone są zamek typu Master-Key z możliwością założenia kłódki oraz w blokadę zapobiegającą przed przypadkowym zamknięciem. W obudowie zastosowane specjalny system odwadniający i zapobiegający przedostawaniu się zanieczyszczeń do wnętrza. Obudowy standardowo są izolowane termicznie. W dnie szafy obiektowej zabudowane są metalowe dławice przez które wprowadzane są wszystkie niezbędne przewody (sterownicze, antenowe, zasilające itd.). Dławnice dobierane są według potrzeb danej inwestycji. W szafach obiektowych znajduje się miejsce do zabudowy sterowników telemechaniki ogólnodostępnych na rynku, oraz modemów komunikacyjnych dowolnego producenta które integrują następujące funkcje: pomiarowe, zabezpieczeniowe, sterownicze napędami silnikowymi, telemechaniki, automatyki i wielokanałowego rejestratora zakłóceń jak również do zbierania i przetwarzania informacji o parametrach sieci i występujących zdarzeniach. Zapewniają one odpowiednią komunikację z systemem SCADA. Oprócz układu telemechaniki, szafy tego typu zwykle wyposażone są jeszcze w gniazdo serwisowe 230VAC, oświetlenie wewnętrzne LED, oraz ogrzewanie i wentylator wyciągowy działające w sposób automatyczny. Można w nich również zainstalować urządzenia typu radiomodemy do systemu TETRA, switche przemysłowe, osprzęt światłowodowy itp. Dokładny schemat elektryczny oraz rozmieszczenie urządzeń zależne są od standardu danego Zakładu Energetycznego bądź wytycznych klienta. Standardowy kolor lakierowania obudowy aluminiowej to RAL 7035. Istnieje możliwość zmiany koloru na dowolny według potrzeb. Możemy również zaprojektować i wykonać szafy sterownicze do obsługi innych rozłączników bądź urządzeń według wytycznych klienta. W tym celu prosimy o zwrócenie się z indywidualnym zapytaniem. Dobór szafy – tabela oznaczeń SO1-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki prod. Mikronika. SO5-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki prod. Apator Elkomtech. SO1-2xTHO-Air-C-D - szafa do sterowania dwoma rozłącznikami typu THO Air, Cewkami Rogowskiego oraz dzielnikami napięcia. Sterownik telemechaniki prod. Mikronika. SO2-THO-Air - mała szafa obiektowa zawierająca tylko obwody sterownicze rozłącznika typu THO Air. Stosowana w przypadku gdy sterownik telemechaniki znajduje się w innej, oddzielnej szafie. SO6-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki IEN Gdańsk lub innego producenta. Zgodność z normami PN-EN 62271-1:2018-02 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 1: Postanowienia wspólne dla aparatury rozdzielczej i sterowniczej prądu przemiennego PN-EN IEC 61439-1:2021-10 - Rozdzielnice i sterownice niskonapięciowe - Część 1: Postanowienia ogólne PN-EN 60439-5:2008 - Rozdzielnice i sterownice niskonapięciowe - Część 5: Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PN-EN ISO 1461:2023-02 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN ISO 12944-2:2018-02 - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PN-EN 62262:2003 - Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PN-EN 61140:2016-07 - Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń Parametry Parametry szaf obiektowych Napięcie znamionowe zasilania ze źródła prądu przemiennego 230 VAC* Napięcie znamionowe zasilania układów wewnętrznych 24/12 VDC Stopień ochrony IP54** Zakres temperatury otoczenia -40°C +60°C Możliwość zabudowy modułów transmisji danych GPRS/TETRA NET-MAN/TRUNKING Stopień ochrony przed zewnętrznymi uderzeniami IK10 Masa 35-50kg*** * Możliwe wykonanie pod inne napięcie zasilania** Inny stopień IP możliwy do wykonania w zależności od potrzeb klienta*** Masa własna uzależniona od wariantu wyposażenia, i ilości obsługiwanych łączników Schemat blokowy Pobierz Karta katalogowa Rozłączniki THO Air.pdf
