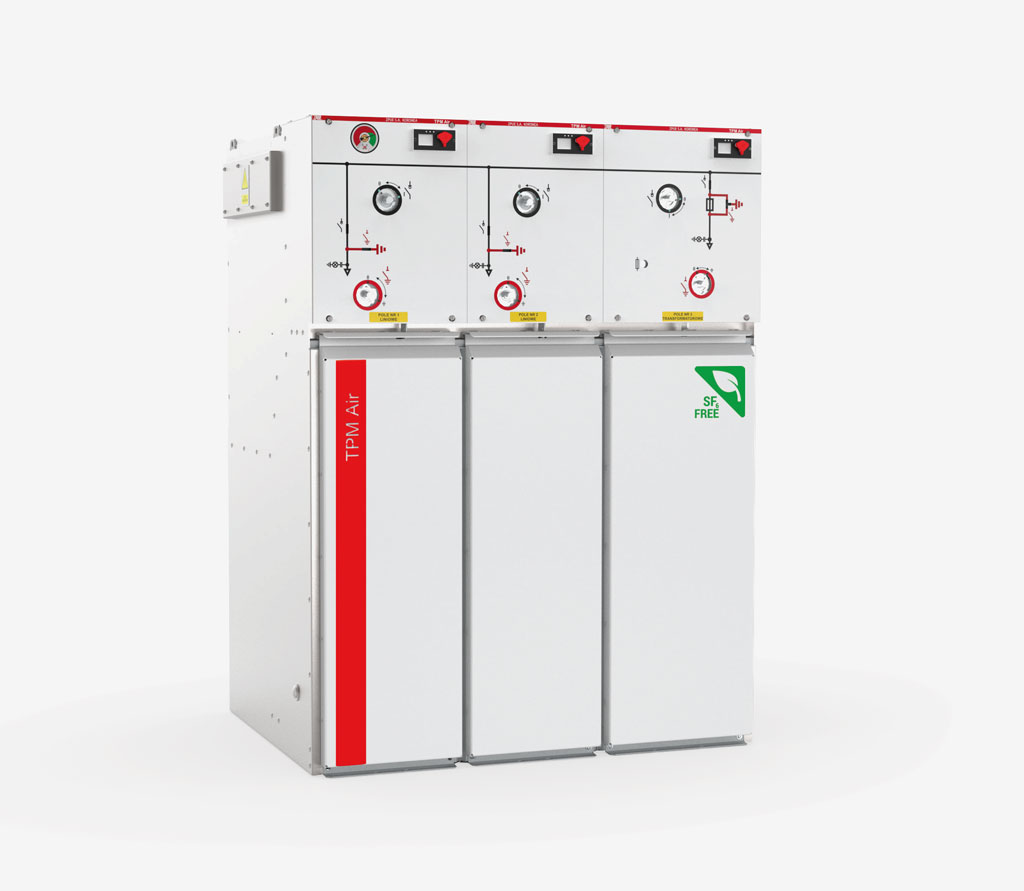

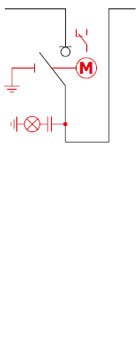

Marcin Skoczek Rozdzielnica TPM Air to nowoczesna rozdzielnica pierścieniowa (RMU – Ring Main Unit) przeznaczona do zastosowania w sieciach średniego napięcia. Konstrukcja bazuje na izolacji suchego powietrza oraz technologii próżniowej, przy wykorzystaniu wyłącznie naturalnych składników powietrza atmosferycznego, co zapewnia pełną zgodność z aktualnymi wymaganiami środowiskowymi oraz przyszłymi regulacjami dotyczącymi gazów cieplarnianych. TPM Air spełnia wymagania stawiane rozdzielnicom dystrybucyjnym, łącząc aspekt ekologiczny z zaletami sprawdzonej koncepcji rozdzielnicy TPM. To przełomowe rozwiązanie, które gwarantuje bezpieczną, ekonomiczną i długoterminową eksploatację sieci SN. Charakterystyka Charakterystyka miniaturowe wymiary rozdzielnicy przy zachowaniu wysokich parametrów technicznych, wysoki poziom bezpieczeństwa obsługi dzięki konstrukcji zapewniającej odporność na działanie łuku wewnętrznego ze wszystkich stron rozdzielnicy, możliwość konfiguracji rozdzielnicy z szeregu pól o różnym przeznaczeniu: pole liniowe, transformatorowe, wyłącznikowe, sprzęgłowe, pomiarowe, możliwość łatwej rozbudowy rozdzielnicy o kolejne zestawy (należy to uwzględnić przy składaniu zamówienia), każdy zestaw może być wyprodukowany jako rozbudowywalny, możliwość przystosowania rozdzielnicy do współpracy z systemami zdalnego sterowania i pomiarów np. do współpracy z sieciami typu SmartGrid, uziemnik szybki, który uziemia wkładkę bezpiecznikową z dwóch stron w polu transformatorowym, zbiornik wykonany ze stali nierdzewnej i kwasoodpornej, wypełniony suchym powietrzem pod nadciśnieniem, dzięki szczelnej konstrukcji nie wymaga przeprowadzania czynności konserwacyjnych przez cały okres eksploatacji, medium izolacyjne składające się z naturalnych składników powietrza atmosferycznego - brak potencjału tworzenia efektu cieplarnianego (GWP - Global Warming Potential). Możliwe oznaczenia/nazewnictwo Normy Rozdzielnica typu TPM Air spełnia wymagania poniższych norm: PN-EN 62271-1 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Cześć1: Postanowienia wspólne”, PN-EN 62271-200 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe wyższe niż 1 kV do 52 kV włącznie”, PN-EN 62271-100 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 100: Wyłączniki wysokiego napięcia prądu przemiennego”, PN-EN 62271-102 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 102: Odłączniki i uziemniki wysokiego napięcia prądu przemiennego”, PN-EN 62271-103 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1 kV do 52 kV włącznie”, PN-EN 62271-105 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 105: Zestawy rozłączników z bezpiecznikami prądu przemiennego”, PN-EN 62271-213 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 213: System wykrywania i wskazywania napięcia”. Wyposażenia pól Wyposażenia pola L - rozłącznikowe (liniowe, zasilające, odpływowe) Podstawowe parametry Ur 25 kV Fr 50/60 Hz Ud 50/60 kV Up 125/145 kV Ir 630 A Ik do 20 kA (1s) Ip do 50 kA Ima do 50 kA Icc2 70 A klasa rozłącznika M2, E3, C2 klasa rozłącznika M1, E2 Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Standard zgodność z normą PN-EN 62271-103, Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52kV włącznie, zgodność z normą PN-EN 62271-102, Odłączniki i uziemniki wysokiego napięcia prądu przemiennego, pole L jako pojedynczy moduł z opcją rozbudowy lub być łączone z innymi konfiguracjami w ramach wspólnego zbiornika w układach do czterech pól, zespół trójpołożeniowego rozłączniko-uziemnika, którego budowa opiera się na wspólnych stykach ruchomych oraz odseparowanych stykach stałych uziemnika i rozłącznika, rozłącznik wyposażony w układ bocznikowego przerywania prądu w komorze próżniowej podczas wykonywania czynności rozłączenia, manualny napęd zapewniający intuicyjne i lekkie manewrowanie oraz migowe zamykanie, i otwieranie aparatury łączeniowej, synoptyka z odwzorowaniem stanów aparatów oraz całych obwodów głównych, izolatory przepustowe typu C z gwintem M16 wyposażone w pojemnościowe dzielniki napięcia przeznaczone do współpracy z wskaźnikami napięcia w systemie LRM oraz do współpracy z blokadami elektromagnetycznymi, sygnalizator obecności napięcia na kablu w systemie LRM, manometr - wskaźnik ciśnienia gazu z dwu-strefową podziałką, wskazujący nominalne ciśnienie bezwzględne gazu (suche powietrze) -250 kPa (0,25 MPa) przy temperaturze 20°C (jeden na jeden zbiornik), system blokad mechanicznych pomiędzy aparatami oraz maskownicami przedziału kablowego zapobiegający błędnym czynnościom łączeniowym - zdjęcie maskownicy tylko po zamknięciu uziemnika, zawór bezpieczeństwa (jeden na każdy zbiornik), którego otwarcie następuje wskutek wzrostu ciśnienia wywołanego powstaniem łuku wewnątrz zbiornika, kierując gazy w dół, do kanału kablowego, eliminując tym samym zagrożenie dla obsługi, uchwyty kablowe. Opcja napęd silnikowy 24V DC (inne napięcie zasilania na zapytanie), możliwość doposażenia na obiekcie, czujnik ciśnienia (gęstościomierz) ze stykami pomocniczymi - do współpracy z napędem silnikowym, telemechaniką, styki pomocnicze umożliwiające odwzorowanie stanów aparatów w układach telemechaniki, sensory napięciowe - przekładniki małej mocy, przekładniki prądowe, sensory prądowe, cewki Rogowskiego, przekładniki ziemnozwarciowe, sygnalizatory przepływu prądu zwarcia, szafa obwodów pomocniczych/współpraca z telemechaniką, sygnalizacja „ZAŁĄCZONY”, „WYŁĄCZONY” w postaci lampek sygnalizacyjnych, ogrzewacze antykondensacyjne, możliwość rozbudowy z prawej i lewej strony, blokada kluczykowa gniazda rozłącznika lub uziemnika, blokada elektromagnetyczna gniazda uziemnika, ograniczniki przepięć, bezprzewodowe czujniki temperatury AST-05, stanowiące element systemu eTemp. Wyposażenia pola T - rozłącznikowe z bezpiecznikami Podstawowe parametry Ur 24 kV fr 50/60 Hz Ud 50/60 kV Up 125/145 kV Ir 250 A (125 A wkładka) Ima 5 kA (uziemnik Itransfer 1000 A klasa rozłącznika M2, E3 klasa uziemnika M1, E2 Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Standard zgodność z normą PN-EN 62271-105 - zestawy rozłączników z bezpiecznikami prądu przemiennego, zgodność z normą PN-EN 62271-102, Odłączniki i uziemniki wysokiego napięcia prądu przemiennego, pole T jako pojedynczy moduł z opcją rozbudowy lub być łączone z innymi konfiguracjami w ramach wspólnego zbiornika w układach do czterech pól, zespół trójpołożeniowego rozłączniko-uziemnika, którego budowa opiera się na wspólnych stykach ruchomych oraz odseparowanych stykach stałych uziemnika i rozłącznika, uziemnik dolny zapewniający uziemienie po obu stronach wkładek, rozłącznik wyposażony w układ bocznikowego przerywania prądu w komorze próżniowej podczas wykonywania czynności rozłączenia, manualny napęd zapewniający intuicyjne i lekkie manewrowanie oraz migowe zamykanie i otwieranie aparatury łączeniowej, synoptyka z odwzorowaniem stanów aparatów oraz całych obwodów głównych, funkcja napędu zasobnikowego, dzięki czemu następuje otwarcie styków rozłącznika w przypadku zastosowania wkładek SN z zabezpieczeniem termicznym (wybijak) lub cewki wyzwalającej, wskaźnik przepalenia wkładki, izolatory przepustowe typu A z gniazdem wtykowym, wyposażone w pojemnościowe dzielniki napięcia przeznaczone do współpracy z wskaźnikami napięcia w systemie LRM, sygnalizator obecności napięcia na kablu w systemie LRM, manometr - wskaźnik ciśnienia gazu z dwu-strefową podziałką wskazujący nominalne ciśnienie bezwzględne gazu (suche powietrze) -250 kPa (0,25 MPa) przy temperaturze 20°C (jeden na jeden zbiornik), system blokad mechanicznych pomiędzy aparatami oraz maskownicą przedziału kablowego, zapobiegający błędnym czynnościom łączeniowym - zdjęcie maskownicy tylko po zamknięciu uziemnika, zawór bezpieczeństwa (jeden na jeden zbiornik), którego otwarcie następuje wskutek wzrostu ciśnienia wywołanego powstaniem łuku wewnątrz zbiornika, kierując gazy w dół, do kanału kablowego, uchwyty kablowe. Opcja napęd silnikowy 24V DC (inne napięcie zasilania na zapytanie), czujnik ciśnienia (gęstościomierz) ze stykami pomocniczymi - do współpracy z napędem silnikowym, telemechaniką, styki pomocnicze jako odwzorowanie stanów aparatów dla układów telemechaniki, wkładki topikowe wyposażone w ogranicznik temperatury (wyzwalacz termiczny) wg normy IEC 60282-1, DIN 43625, sensory napięciowe - przekładniki małej mocy, sygnalizacja „ZAŁĄCZONY”, „WYŁĄCZONY” w postaci lampek sygnalizacyjnych, ogrzewacze antykondensacyjne, izolatory przepustowe typu C z gwintem M16 wyposażone w pojemnościowe dzielniki napięcia przeznaczone do współpracy z wskaźnikami napięcia w systemie LRM, możliwość rozbudowy z prawej i lewej strony, blokada kluczykowa gniazda rozłącznika lub uziemnika, wyzwalacz wzrostowy – cewka DWN 24 V DC, 230V AC/DC (inne napięcia na zapytanie), bezprzewodowe czujniki temperatury AST-05, stanowiące element systemu eTemp. Wyposażenia pola W - wyłącznikowe (zasilające, odpływowe, transformatorowe) Podstawowe parametry Ur 24 kV fr 50/60 Hz Ud 50/60 kV Up 125/145 kV Ir 630 A Ik do 20 kA (1s) Isc do 20 kA Ief1 do 20 kA Ima do 50 kA Icc2 31,5 A klasa wyłącznika M2, E2, C2Szereg przestawieniowy(O-0,3s-CO-15s-CO) klasa uziemnika M1, E2 Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Standard zgodność z normą PN-EN 62271-100, Wyłączniki wysokiego napięcia prądu przemiennego, zgodność z normą PN-EN 62271-102, Odłączniki i uziemniki wysokiego napięcia prądu przemiennego, pole W jako pojedynczy moduł z opcją rozbudowy lub być łączone z innymi konfiguracjami w ramach wspólnego zbiornika w układach do czterech pól, zespół wyłącznika, którego budowa opiera się na zastosowaniu komór próżniowych o prądzie wyłączenia 16kA lub 20kA zamkniętych w zbiorniku wypełnionym suchym powietrzem, zespół trójpołożeniowego odłaczniko-uziemnika, którego budowa opiera się na wspólnych stykach ruchomych oraz odseparowanych stykach stałych uziemnika i odłącznika. Funkcją odłącznika jest zapewnienie bezpiecznej przerwy w obwodzie, manualny napęd sprężynowy wyłącznika zapewniający intuicyjne i lekkie manewrowanie oraz migowe zamykanie i otwieranie aparatury łączeniowej, napęd posiada układ zbrojenia wyłącznika pozwalający na szybki cykl załącz wyłącz, manualny napęd trójpołożeniowego odłącznik-uziemnika zapewniający intuicyjne i lekkie manewrowanie aparaturą łączeniową, synoptyka z odwzorowaniem stanów aparatów oraz całych obwodów głównych, sygnalizacja zbrojenia wyłącznika, autonomiczne zabezpieczanie preferowane AZZ-4 (prod. ITR) lub WIC 1 (prod. SEG) wraz z dedykowanymi przekładnikami prądowymi, izolatory przepustowe typu C z gwintem M16 wyposażone w pojemnościowe dzielniki napięcia przeznaczone do współpracy z wskaźnikami napięcia w systemie LRM oraz do współpracy z blokadami elektromagnetycznymi, sygnalizator obecności napięcia na kablu w systemie LRM, manometr - wskaźnik ciśnienia gazu z dwu-strefową podziałką wskazujący nominalne ciśnienie bezwzględne gazu (suche powietrze) -250 kPa (0,25 MPa) przy temperaturze 20°C (jeden na jeden zbiornik), system blokad mechanicznych pomiędzy aparatami oraz maskownicami przedziału kablowego zapobiegający błędnym czynnościom łączeniowym - zdjęcie maskownicy tylko po zamknięciu uziemnika, zawór bezpieczeństwa (jeden na jeden zbiornik), którego otwarcie następuje wskutek wzrostu ciśnienia wywołanego powstaniem łuku wewnątrz zbiornika, kierując gazy w dół, do kanału kablowego, eliminując tym samym zagrożenie dla obsługi, sygnalizator obecności napięcia na kablu, uchwyty kablowe. Opcja napęd silnikowy 24V DC dla wyłącznika (inne napięcie zasilania na zapytanie), czujnik ciśnienia (gęstościomierz) ze stykami pomocniczymi - do współpracy z napędem silnikowym, telemechaniką, styki pomocnicze jako odwzorowanie stanów aparatów dla układów telemechaniki, zabezpieczenia inne niż preferowane autonomiczne, sterowniki pola, automatyka SZR, sensory napięciowe - przekładniki małej mocy, przekładniki prądowe, sensory prądowe, cewki Rogowskiego, przekładniki ziemnozwarciowe, szafa obwodów pomocniczych/współpraca z telemechaniką, sygnalizacja „ZAŁĄCZONY”, „WYŁĄCZONY” w postaci lampek sygnalizacyjnych, ogrzewacze antykondensacyjne, możliwość rozbudowy z prawej i lewej strony, ograniczniki przepięć, bezprzewodowe czujniki temperatury AST-05, stanowiące element systemu eTemp. Wyposażenia pola S - rozłącznikowe - sprzęgłowe Podstawowe parametry Ur 24 kV fr 50/60 Hz Ud 50/60 kV Up 125/145 kV Ir 630 A Ik do 20 kA (1s) Ip do 50 kA Ima do 50 kA klasa rozłącznika M2, E3 klasa uziemnika M1, E2 Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Standard zgodność z normą PN-EN 62271-103, Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52kV włącznie, zgodność z normą PN-EN 62271-102, Odłączniki i uziemniki wysokiego napięcia prądu przemiennego, pole S jako pojedynczy moduł rozbudowywalny w prawo i w lewo, rozłącznik, którego budowa opiera się na wspólnych stykach ruchomych oraz stykach stałych, układ gaszenia łuku podczas wykonywania czynności łączeniowych, manualny napęd zapewniający intuicyjne i lekkie manewrowanie oraz migowe zamykanie i otwieranie aparatury łączeniowej, synoptyka z odwzorowaniem stanów aparatów oraz całych obwodów głównych, manometr - wskaźnik ciśnienia gazu z dwu-strefową podziałką wskazujący nominalne ciśnienie bezwzględne gazu (suche powietrze) -250 kPa (0,25 MPa) przy temperaturze 20°C, zawór bezpieczeństwa (jeden na jeden zbiornik), którego otwarcie następuje wskutek wzrostu ciśnienia wywołanego powstaniem łuku wewnątrz zbiornika, kierując gazy w dół, do kanału kablowego, eliminując tym samym zagrożenie dla obsługi. Opcja napęd silnikowy 24V DC (inne napięcie zasilania na zapytanie), możliwość łatwej dobudowy na obiekcie, uziemnik toru głównego prawej sekcji, sygnalizator obecności napięcia na torach głównych przed i za rozłącznikiem, czujnik ciśnienia (gęstościomierz) ze stykami pomocniczymi - do współpracy z napędem silnikowym, telemechaniką, styki pomocnicze umożliwiające odwzorowanie stanów aparatów w układach telemechaniki, blokada kluczykowa gniazda rozłącznika lub uziemnika. Wyposażenia pola M - pomiarowe Podstawowe parametry Ur 24 kV fr 50/60 Hz Ud 50/60 kV Up 125/145 kV Ir 630 A Ik do 20 kA (1s) Ip do 50 kA Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Standard zgodność z normą PN-EN 62271-200, Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe wyższe niż 1 kV do 52 kV włącznie”, pole M840 jako pojedynczy moduł rozbudowywalny w prawo i w lewo, system szyn zbiorczych zamknięty w zbiorniku ze stali nierdzewnej, zestaw przekładników napięciowych i prądowych, sygnalizator obecności napięcia na torach głównych, synoptyka z odwzorowaniem obwodów głównych, manometr - wskaźnik ciśnienia gazu z dwu-strefową podziałką wskazujący nominalne ciśnienie bezwzględne gazu (suche powietrze) -250 kPa (0,25 MPa) przy temperaturze 20°C, zawór bezpieczeństwa (jeden na jeden zbiornik), którego otwarcie następuje wskutek wzrostu ciśnienia wywołanego powstaniem łuku wewnątrz zbiornika, kierując gazy w dół, do kanału kablowego, eliminując tym samym zagrożenie dla obsługi. Opcja ogrzewacze antykondensacyjne, bezprzewodowe czujniki temperatury AST-05, stanowiące element systemu eTemp. Bezpieczeństwo Bezpieczeństwo solidna budowa rozdzielnic typu TPM Air gwarantuje dużą niezawodność, zbiornik wykonany ze stali nierdzewnej i kwasoodpornej, co zapewnia odporność na wpływy środowiska, zastosowanie głowic ekranowanych gwarantuje bezpieczeństwo np. podczas prac serwisowych przy zdjętej maskownicy i napięciu na kablach zasilających, wskaźnik ciśnienia gazu (suchego powietrza) - manometr, informujący o prawidłowym ciśnieniu gazu izolującego wewnątrz zbiornika, odporność na działanie łuku wewnętrznego 20kA jako standard, wzrost ciśnienia wywołany powstaniem łuku wewnętrznego jest eliminowany przez otwarcie zaworu bezpieczeństwa zamontowanego w dolnej części zbiornika rozdzielnic. Ujście gazów następuje do kanału kablowego, co nie powoduje zagrożenia dla obsługi, napędy umożliwiające migowe przełączanie aparatów, każde pole rozdzielnicy wyposażone jest we wskaźniki napięcia dzięki którym obsługujący może upewnić się o braku napięcia na zaciskach izolatorów przepustowych, czytelny schemat synoptyczny poprawiający intuicyjność obsługi i odczyt stanu aparatów, zespół blokad mechanicznych umożliwia otwarcie maskownic przedziału kablowego jedynie po zamknięciu uziemnika, zespół blokad mechanicznych między aparatami uniemożliwiający wykonanie błędnych czynności łączeniowych, opcjonalne zastosowanie blokad elektromagnetycznych, które uniemożliwiają zamknięcie uziemnika w przypadku wystąpienia napięcia na kablach zasilających, zestaw styków pomocniczych z wyprowadzeniem sygnałów stanów aparatów, co gwarantuje bezpieczeństwo zdalnego manewrowania, zastosowanie presostatu zawsze w przypadku opcji z napędem silnikowym, co gwarantuje bezpieczeństwo zdalnego manewrowania. Przedziały rozdzielnicy SN typu TPM Air Przedział łączników Przedział łączników umieszczony jest w zbiorniku wykonanym z blachy nierdzewnej i kwasoodpornej. Jako czynnik izolacyjny zastosowano suche powietrze pod nadciśnieniem, które posiada bardzo wysoką wytrzymałość dielektryczną. Wewnątrz zbiornika znajdują się szyny zbiorcze, izolatory oraz aparatura łączeniowa, która w zależności od konfiguracji może obejmować trójpołożeniowy rozłączniko-uziemnik z komorą bocznikującą, trójpołożeniowy odłączniko-uziemnik lub wyłącznik próżniowy. Każdy zbiornik posiada zawór bezpieczeństwa, którego otwarcie niweluje wzrost ciśnienia wywołanego powstaniem łuku wewnętrznego. W rozdzielnicy TPM Air zawór jest umieszczony od dołu zbiornika w przedziale przyłączy kablowych w jednym z pól liniowych. W izolatorach przepustowych wbudowane są pojemnościowe dzielniki napięcia, połączone ze wskaźnikami napięcia umieszczonymi na ścianie czołowej rozdzielnicy. Zarówno sam rozłącznik, jak i też mechanizmy napędowe, są urządzeniami wyjątkowo trwałymi i niezawodnymi. Przedział bezpiecznikowy W przedziale bezpiecznikowym rozdzielnicy (w specjalnych tubach izolacyjnych) montowane są wkładki wyposażone w ogranicznik temperatury (wyzwalacz termiczny) wg. normy IEC 60282-1, DIN 43625 zapobiegające wystąpieniu niedopuszczalnych wysokich temperatur, bez względu na przyczynę ich powstania. Konstrukcja przedziału bezpiecznikowego uniemożliwia jego otwarcie przed dokonaniem manewru zamknięcia uziemnika. Załączenie rozłącznika w polu transformatorowym jest tylko możliwe po uprzednim zamknięciu pokrywy przedziału bezpiecznikowego. W przypadku przepalenia się wkładki bezpiecznikowej zamontowany w niej wybijak, wyzwala mechanizm automatycznego otwarcia rozłącznika w polu transformatorowym. Ponowne załączenie rozłącznika możliwe jest po wymianie wkładek bezpiecznikowych. Przedział napędów Przedział napędów obejmuje zintegrowany, bezpośredni napęd ręczny (silnikowy) rozłącznika i uziemnika lub wyłącznika próżniowego. Ponadto pole transformatorowe wyposażone jest w napęd zasobnikowy, który umożliwia wyłączenie rozłącznika po zadziałaniu wybijaka wkładki bezpiecznikowej lub w przypadku zastosowania cewki wyzwalającej. Stan przepalenia wkładki sygnalizowany jest na płycie czołowej napędu. W przedziale napędów rozdzielnicy umieszczony jest manometr (wyskalowany z uwzględnieniem stanu nominalnego w zależności od temperatury) informujący o prawidłowym ciśnieniu gazu panującym wewnątrz zbiornika. W przedniej części rozdzielnicy umieszczone są wskaźniki obecności napięcia na kablu. Przedział kablowy W przedziale kablowym dokonywane jest połączenie rozdzielnicy z kablami sieci energetycznej przy pomocy głowic kablowych. Poszczególne pola przedziałów kablowych posiadają metalowe wygrodzenia odseparowujące jedno pole od drugiego, Każdy przedział kablowy wyposażony jest w: izolatory przepustowe typu C dla pól zasilających, odpływowych i transformatorowych wyposażonych w wyłącznik mocy, izolatory przepustowe typu A dla pól transformatorowych wyposażonych w bezpieczniki SN, uchwyty kablowe, zaciski uziemienia dla żył powrotnych. Ponadto każde pole pozwala na instalację następującego wyposażenia: przekładniki do zabezpieczeń, cewki Rogowskiego, sensory napięciowe, ograniczniki przepięć, kombinowane układy przy zastosowaniu głębokich maskownic np.: dwie głowice na fazę, głowica + sensor napięciowy , głowica + ogranicznik przepięć, dwie głowice na fazę + sensor napięciowy, dwie głowice na fazę + ogranicznik przepięć, głowica + ogranicznik przepięć + sensor napięciowy. Rozdzielnica typu TPM Air przystosowana jest do podłączenia kabli o przekroju do 630mm², np. kabli z izolacją z tworzyw sztucznych, takich jak YHAKXS, YHKX, XUHAKXS czy XRUHKS. Dane techniczne Dane znamionowe rozdzielnicy TPM Air Napięcie znamionowe SN Ur 24 kV Częstotliwość znamionowa - liczba faz fr 50 / 60 Hz / 3 Napięcie wytrzymywane o częstotliwości sieciowej Ud 50 kV / 60 kV Napięcie udarowe piorunowe wytrzymywane (1,2/50 µs) Up 125 kV / 145 kV Prąd znamionowy ciągły szyn głównych Ir 630 A Prąd znamionowy krótkotrwały wytrzymywany obwodów głównych Ik 16 kA (1s) / 20 kA (1s) Prąd znamionowy szczytowy wytrzymywany obwodów głównych Ip 40 kA / 50 kA Odporność na działanie łuku wewnętrznego IA 20 kA (1s) Klasa IAC AFLR Stopień ochrony IP IP4X (IP54 opcja) Odporność na uderzenia mechaniczne Ik10 Środowiskowe warunki eksploatacyjne: Temperatura otoczenia - szczytowa krótkotrwała + 40°C - najwyższa średnia w ciągu doby + 35°C - minimalna - bez obwodów wtórnych - 25°C - z obwodami wtórnymi - 5°C / - 15°C / - 25°C1) Wilgotność względna powietrza - najwyższa średnia w ciągu doby 95% - najwyższa średnia w ciągu miesiąca 90% Drgania wibracje, spowodowane przyczynami zewnętrznymi lub trzęsieniami ziemi pomijalne Stopień ochrony (Internal Protection) - przedział aparatów zbiornik ze stali nierdzewnej IP 67 - przedział napędów i przyłączy IP 4X Warunki zabrudzeniowe - Znaczące zanieczyszczenia solą, parami, pyłami, dymem, gazami palnymi BRAK - Powodujące korozję BRAK - Oblodzenia, oszronienia, zaproszenia BRAK Uwaga: 1) Pod warunkiem, że producent aparatury kontrolno-pomiarowej i zabezpieczeniowej nie określił inaczej. Parametry znamionowe trójpołożeniowego rozłącznik izolacyjny, pole liniowe (L) Prąd znamionowy ciągły Ir 630 A Prąd znamionowy załączalny zwarciowy Ima 50 kA Prąd znamionowy wyłączalny w obwodzie o małej indukcyjności Iload 630 A Prąd znamionowy wyłączalny w obwodzie sieci pierścieniowej Iloop 630 A Prąd znamionowy wyłączalny ładowania kabli Icc2 70 A Prąd znamionowy wyłączalny ładowania linii Ilc 20 A Prąd znamionowy wyłączalny zwarcia doziemnego Ief1 210 A Prąd znamionowy wyłączeniowy ładowania kabli i linii w warunkach zwarcia doziemnego Ief2 121 A Klasa rozłącznika M2 (5 000 CO), E3, C2 Klasa uziemnika M1, E2 Parametry znamionowe trójpołożeniowego rozłącznika izolacyjnego w zestawie z bezpiecznikami, pole transformatorowe (T) Prąd znamionowy ciągły Ir 250 A Maksymalny prąd wkładki z zabezpieczeniem termicznym 125 kA Prąd przechodni Itransfer 1000 A Prąd znamionowy załączalny zwarciowy uziemnika Ima 5 kA Klasa rozłącznika elektryczna M2, E3 Maksymalne moce transformatora 6 kV 800 kVA 10 kV 1000 kVA 15 kV 1600 kVA 20 kV 2000 kVA Parametry znamionowe wyłącznika - pole wyłącznikowe (W) Prąd znamionowy ciągły Ir 630 A Prąd znamionowy załączalny zwarciowy Ima 40 kA / 50 kA Prąd znamionowy wyłączalny zwarciowy Isc 16 kA / 20 kA Prąd znamionowy wyłączalny zwarcia doziemnego Ief1 16 kA / 20 kA Prąd znamionowy nieobciążonej linii kablowej Icc2 31,5 A Klasa wyłącznika Ilc M2 (10 000 CO), E2, C2 Szereg przestawieniowy Ief1 O-0,3s-CO-15s-CO Prądy znamionowe wkładek topikowych zalecanych przez wiodących producentów, do zabezpieczania obwodów pierwotnych transformatorów o napięciu znamionowym 6 kV, 10 kV, 15 kV i 20 kV należy dobrać wg normy IEC 60282-1, DIN 43625 z ogranicznikiem temperatury (zabezpieczenie termiczne). Sposób wykonywania kanału kablowego pod rozdzielnicą SN typu TPM Air Głębokość kanału dla kabli suchych należy dobrać z uwzględnieniem minimalnego promienia gięcia, określonego w specyfikacji technicznej danego typu kabla, w zależności od jego średnicy zewnętrznej. Przykładową propozycję głębokości kanału kablowego przedstawiono na poniższej ilstracji. Zastosowanie cokołu podwyższającego lub podłogi technologicznej pozwala na zmniejszenie lub całkowite wyeliminowanie potrzeby wykonywania zagłębionego kanału. Kabel suchy jednożyłowy przekrój kabla (mm2) promień gięcia (mm) głębokość kanału K (mm) 50 370 400 70 400 430 95 440 470 120 470 500 150 500 550 185 540 600 240 590 700 Głowice kablowe W rozdzielnicy TPM Air można zastosować głowice przyłączeniowe wszystkich wiodących producentów głowic Cellpack, Nexans (Euromold), TE Connectivity (Raychem). Szczegółowe zestawienie głowic, jakie należy stosować w rozdzielnicy SN zostało zamieszczone w tabelach poniżej. Pola liniowe rozłącznikowe (L) i pola wyłącznikowe (W) - Interfejs typ C Typ kabla Uwagi Producent Przekrój kabla[mm2] Głowica kablowa Ogranicznik przepięć Sensor napięcia Jednożyłowy z tworzyw sztucznych np. YHAKXs, YHKX, XUHAKXs, XRUHKs, ... Cellpack 25-240 CTS 630A CTKSA UR56 (ITR) Przekrój kabla > 240 mm2, większa ilość kabli na fazę, inne typy głowic kablowych należy skonsultować z producentem. Nexans 25-240 K480TB 800PB–10SA UR66 (ITR) TYCO ELECTRONIC 25-240 RSTI RSTI – CC UR56 (ITR) Pola transformatorowe (T) - Interfejs typ A Typ kabla Osprzęt kablowy Uwagi Producent Przekrój kabla [mm2] Głowica kablowa Jednożyłowy z tworzyw sztucznych np. YHAKXs, YHKX, XUHAKXs, XRUHKs, ... Cellpack 16-150 CWS 250A Przekrój kabla > 240 mm2, większa ilość kabli na fazę, inne typy głowic kablowych należy skonsultować z producentem. Nexans 25-150 K200LR TYCO ELECTRONIC 35-70 RSES 525 – B Uwaga:We wszystkich przypadkach pod rozdzielnicami wymagany jest kanał kablowy. Opcjonalnie rozdzielnica może być ustawiona na cokole lub na podłodze technologicznej. Możliwości przyłączy w rozdzielnicy TPM Air - standardowa i głęboka pokrywa kablowa Izolator przepustowy typ C Głowica główna Głowica sprzęgająca Ogranicznik przepięć Sensor napięciowy (przekładnik małej mocy) Możliwości przyłączy w rozdzielnicy TPM Air - standardowa pokrywa kablowa Możliwości przyłączy w rozdzielnicy TPM Air - głęboka pokrywa kablowa Sposób łączenia zestawów rozbudowywalnych Rozdzielnica TPM Air posiada opcję rozbudowywania o kolejne zestawy (pod warunkiem, że zostało to omówione na etapie wyceny i zamawiania). Sposoby łączenia przedstawiono poglądowo na poniższych rysunkach. Szczegółowe informacje zawiera Dokumentacja Techniczno-Ruchowa rozdzielnicy. Układ LLL+ (l, p) Schemat elektryczny Widok z frontu Widok z góry Połączenie boczne rozdzielnic LLL+ (p)+LLL+ (l) Schemat elektryczny Widok z frontu Wymagana powierzchnia do prawidłowego wykonania połączenia rozdzielnic. Widok z góry * Minimalna przestrzeń niezbędna do zainstalowania dodatkowego modułu. Konfiguracje typowe Pojedyncze pola L (pole liniowe) Konfiguracja Szer. w mm Głęb. w mm Wys. w mm L 365 800 925* 1400 T 445 800 1400 W 515 800 925* 1400 S 490 800 1400 *pogłębiona pokrywa przedziału kablowego L (pole liniowe) T (pole transformatorowe) W (pole wyłącznikowe) S (pole sprzęgłowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. M840 (pole pomiarowe) M840 (pole pomiarowe) M840 KK (pole pomiarowe - przyłącze kablowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Układ dwupolowy LT (pole liniowe, pole transformatorowe) Konfiguracja Szer. w mm Głęb. w mm Wys. w mm LL 680 800 925* 1400 LT 740 800 925* 1400 LW 900 800 925* 1400 *pogłębiona pokrywa przedziału kablowego LT (pole liniowe, pole transformatorowe) LL (2 pola liniowe) LW (pole liniowe, pole wyłącznikowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Układ trójpolowy LT (pole liniowe, pole transformatorowe) Konfiguracja Szer. w mm Głęb. w mm Wys. w mm LLL 1000 800 925* 1400 LLT 1055 800 925* 1400 LLW 1130 800 925* 1400 *pogłębiona pokrywa przedziału kablowego LLT (2 pola liniowe, pole transformatorowe) LLL (3 pola liniowe) LLW (2 pola liniowe, pole wyłącznikowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Konfiguracja Szer. w mm Głęb. w mm Wys. w mm LTT 1100 800 925* 1400 LWW 1200 800 925* 1400 *pogłębiona pokrywa przedziału kablowego LTT (pole liniowe, 2 pole transformatorowe) LWW (pole liniowe, 2 pola wyłącznikowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Układ czteropolowy Konfiguracja Szer. w mm Głęb. w mm Wys. w mm LLLL 1315 800 925* 1400 LLLT 1375 800 925* 1400 LLLW 1450 800 925* 1400 LLTT 1425 800 925* 1400 LLWW 1550 800 925* 1400 LLLL (4 pola liniowe) LLLT (3 pola liniowe, 1 pole transformatorowe) LLLW (3 pola liniowe, 1 pole wyłącznikowe) LLTT (2 pola liniowe, 2 pole transformatorowe) LLWW (2 pola liniowe, 2 pole wyłącznikowe) Kolorem czerwonym na schemacie elektrycznym zaznaczono wyposażenie opcjonalne. Niektóre opcje wyposażenia dodatkowego mogą się wzajemnie wykluczać lub wymagać zastosowania głębokiej pokrywy przedziału kablowego. Pobierz Karta katalogowa TPM Air .pdf
