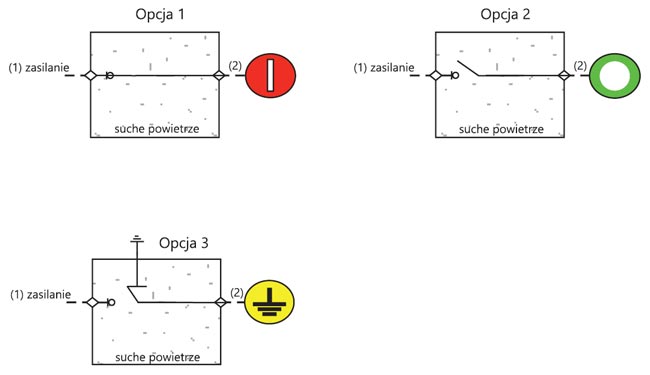

Rozłącznik napowietrzny o budowie zamkniętej typu THO Air jest nowoczesnym aparatem znajdującym swoje zastosowanie głównie w zaawansowanych inteligentnych sieciach elektroenergetycznych typu Smart Grid, automatyce SPZ oraz nowoczesnych automatykach np. typu FDiR. Szerokie doświadczenie w produkcji aparatury łączeniowej od podstaw, setki realizacji oraz wdrożenie nowych technologii i rozwiązań projektowych pozwoliło stworzyć rozłącznik napowietrzny o budowie zamkniętej w izolacji suchego powietrza. Rozłącznik ten bezpośrednio zastępuje poprzednie rozłączniki generacji THO-24 oraz THO 2-24, przy jednoczesnym zachowaniu wysokich parametrów elektrycznych oraz dotychczasowych możliwości kompleksowego nadzoru parametrów oraz zabezpieczenia linii napowietrznej. Charakterystyka Budowa Innowacyjna konstrukcja rozłącznika zamknięta jest w szczelnym zbiorniku ze stali nierdzewnej o stopniu ochrony IP67 w izolacji suchego powietrza. Gwarantuje to stałe warunki pracy oraz pozwala uzyskać wysokie parametry elektryczne i znakomitą zdolność łączeniową. Ponadto rozwiązanie o budowie zamkniętej eliminuje konieczność wykonywania konserwacji czy regulacji zespołów rozłącznika. W rozłączniku zastosowano dostosowane do pracy w izolacji suchego powietrza żywiczne izolatory przepustowe osłonięte gumą silikonową. Rozwiązanie posiada doskonałe właściwości hydrofobowe i odpowiednią drogę upływu dla napięcia 24kV i najwyższej strefy zabrudzeniowej. Rozłącznik posiada specjalnie zaprojektowany zawór bezpieczeństwa znajdujący się w górnej części aparatu. Chroni on szczelny zbiornik przed nadmiernym wzrostem ciśnienia wewnątrz, a umiejscowienie u góry zbiornika gwarantuje bezpieczeństwo obsługi. Rozłącznik zawsze wyposażany jest w manometr aby przed wykonaniem czynności łączeniowej zweryfikować poziom ciśnienia suchego powietrza. Standardowo wyposażany jest również w presostat który przekazuje stan ciśnienia do sterownika telemechaniki. Napęd silnikowy jest sprzężony z głównym wałem roboczym w sposób bezpośredni i stanowi integralną część rozłącznika. Załączanie oraz rozłączanie odbywa się w sposób jednoczesny dla wszystkich trzech biegunów za sprawą jednego wspólnego wału. Eliminuje to możliwość ingerencji oraz ogranicza możliwość błędnych sygnalizacji i manewrów. Ponadto rozłącznik najczęściej wyposażany jest w sensory prądowe (przekładniki bądź cewki Rogowskiego) oraz w sensory napięciowe (pojemnościowe lub rezystancyjne) co pozwala na samoczynną pracę w automatycznych sieciach zapewniając kompleksowe zabezpieczenie linii napowietrznych, pełną kontrolę jej parametrów oraz szybkie lokalizowanie miejsca wystąpienia zwarcia czy uszkodzenia. Napęd silnikowy Rozłącznik wyposażony w napęd silnikowy dedykowany jest głównie dla potrzeb sterowania zdalnego. Istnieje możliwość manewrowania napędem silnikowym również lokalnie. Napęd silnikowy wykonuje operacje „załącz” i „wyłącz” zawsze w czasie niespełna t < 1,2s. Napęd silnikowy Rozłącznik zawsze wyposażany jest w awaryjny napęd ręczny ze sprzęgłem.Tego typu rozwiązanie gwarantuje swobodną pracę napędu silnikowego bez niepotrzebnego angażowania cięgien napędu ręcznego.Sprzężenie napędu ręcznego z silnikowym jest dostępne tylko w jednym miejscu, co uniemożliwia wykonanie niewłaściwego manewru. Sprzężenie jest również sygnalizowane do sterownika, w wyniku czego taka informacja jest wysyłana także do systemu nadzorującego sieć i stanowi równocześnie blokadę monterską. Napęd ma także możliwość założenia standardowej kłódki w każdej pozycji. Przewód sterowniczy Rozłącznik wyposażony jest w dedykowany przewód sterowniczy dostosowany długością do wysokości montażu rozłącznika na docelowym stanowisku.Przewód od strony rozłącznika jest fabrycznie zarobiony na stałe, natomiast od strony szafy obiektowej przewód zakończony jest oznaczonymi złączkami wtykowymi gotowymi do wpięcia.Powyższe rozwiązanie uniemożliwia niewłaściwe podłączenie urządzenia. Konstrukcja mocująca Rozłącznik może być montowany do stanowisk słupowych wykonanych zarówno na żerdziach wirowanych jak i starszego typu żerdziach żelbetowych BSW/ŻN czy nietypowych słupach betonowych bądź stalowych kratowych. Istnieje również wykonanie specjalne gdzie na jednej wspólnej konstrukcji montowany jest rozłącznik wraz z transformatorem potrzeb własnych oraz ogranicznikami przepięć. Zawór bezpieczeństwa Rozłącznik posiada specjalnie zaprojektowany zawór bezpieczeństwa znajdujący się w górnej części zbiornika. Chroni on szczelny zbiornik przed nadmiernym wzrostem ciśnienia wewnątrz. Wyposażenie dodatkowe Manometr Manometr z kompensacją temperatury jest wyposażeniem standardowym. Zabudowany jest w przedziale napędu rozłącznika doskonale widoczny z poziomu ziemi. Wskaźnik ma podziałkę podzieloną na 2 strefy: STREFA ZIELONA (poziom prawidłowy), gdzie znajduje się wskaźnik w warunkach normalnych (uwzględnia ona wpływ temperatury na zmianę ciśnienia wewnątrz zbiornika) STREFA CZERWONA, gdzie wskaźnik sygnalizuje obniżony stan (stan awaryjny, w którym nie można dokonywać czynności rozłączania). Licznik wykonanych operacji Licznik jest wyposażeniem standardowym. Wskazuje on ilość wykonanych manewrów na „załącz” rozłącznikiem. Zabudowany jest w przedziale napędu rozłącznika widoczny od spodu. Dedykowane zaciski prądowe i osłony izolacyjne p.ptakom Dedykowane zaciski i osłony są wyposażeniem standardowym. Umożliwiają bezkońcówkowe podpięcie przewodów linii napowietrznej do 185mm2, a osłony zapewniają izolację przyłącza. Czujnik ciśnienia (presostat) dla potrzeb telemechaniki Czujnik sygnalizuje awarię gdy ciśnienie wewnętrzne obniży się do poziomu uniemożliwiającego poprawną pracę rozłącznika. Powoduje to również blokadę wykonywania czynności łączeniowych. Parametry rozłączników THO Air Zgodność z normami odniesienia: PN-EN 62271-103:2024-04 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1 kV do 52 kV włąc znie. PN-EN IEC 62271-102:2018-10 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 102: Odłączniki i uziemniki prądu przemiennego. PN-EN 62271-1:2018-02 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 1: Postanowienia wspólne dla aparatury rozdzielczej i sterowniczej prądu przemiennego. PN-EN IEC 62271-200:2022-02 - pkt. 6.106 i zał. AA - próby zwarcia łukowego. PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN IEC 62271-4:2023-04 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 4: Procedury postępowania z gazami stosowanymi do izolacji i/lub procesów łączeniowych. PN-EN 61140:2016-07 - Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń. Parametry rozłącznika Typ THO Air Napięcie znamionowe Ur 24(25)kV Częstotliwość znamionowa - liczba faz fr 50 Hz - 3 Znamionowe napięcie wytrzymywane o częstotliwości sieciowej - na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo 50kV - bezpiecznej przerwy izolacyjnej 60kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo 125kV - bezpiecznej przerwy izolacyjnej 145kV Prąd znamionowy ciągły Ir 630A Prąd znamionowy krótkotrwały wytrzymywany Ik 20kA(1s) Prąd znamionowy szczytowy wytrzymywany Ip 50kA Prąd znamionowy załączeniowy zwarciowy Ima 50kA Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności Iload 630A Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej Iloop 630A Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) (M2) 5000 Temperatura pracy - 40°C + 60°C Klasa trwałości elektrycznej rozłącznika (E3) 100 C-O Klasa trwałości elektrycznej uziemnika E2 Parametry sensorów prądowych Parametry przekładników prądowych typu PR-0,72 Wykonanie pierścieniowe nakładane na izolatory przepustowe rozłącznika połączone są w układ Holmgreena.Służą do pozyskania informacji o prądach zwarciowych doziemnych i międzyfazowych oraz pomiaru prądu w zależności od potrzeb. Znamionowe napięcie pierwotne Upr 0,66 kV Najwyższe dopuszczalne napięcie przekładnika Um 0,72 kV Znamionowy częstotliwość fr 50 Hz Znamionowy prąd wtórny Ipr (Zakres) 50 A do 600 A Znamionowy prąd wtórny Isr 1 A lub 5 A Moc 5 VA(10)* Parametry rdzenia (Sr, kl., AFL) 5(15)VA; 5P*; AFL-5* * Uwaga! - przekładniki prądowe o innych parametrach są również dostępne w wykonaniu specjalnym. Parametry sensorów prądowych (Cewek Rogowskiego) typu PR-0,72s Znamionowe napięcie pierwotne Upr 0,66 kV Najwyższe dopuszczalne napięcie przekładnika Um 0,72 kV Znamionowy częstotliwość fr 50 Hz Znamionowy prąd wtórny Ipr (Zakres) 0,5 - 2000 A Czułość 1 mV/1 A lub 5 mV/1 A* Znamionowy prąd dynamiczny Idyn 5(15)VA; 5P*; AFL-5* Dokładność 1% Sensory prądowe zabudowywane są na izolatorach przepustowych od strony odpływu. Parametry sensorów napięciowych Parametry techniczne sensora napięciowego pojemnościowego Sensory napięciowe zabudowane w izolatorach przepustowych rozłącznika od strony zasilania. Napięcie znamionowe pierwotne 15/√3, 20/√3* Najwyższe dopuszczalne napięcie dzielnika 24 kV Znamionowe napięcie probiercze izolacji 55 kV Napięcie wytrzymywane udarowe piorunowe 1,2/50μs 125 kV Pojemność kondensatora górnego zabudowanego w izolatorze 21 pF Pojemność kondensatora dolnego we wzmacniaczu 200 nF / 267 nF* Obciążenie znamionowe ≥200 kΩ Znamionowe napięcie wtórne 3,25/√3 V* Dokładność pomiaru po uwzględnieniu współczynników korekcyjnych amplitudy napięcia, klasa 3P (1P)* Temperatura pracy układu -40°C + 60°C Wygląd i wymiary Opis wyposażenia Tabela oznaczeń Przykładowo: Rozłącznik THO Air C-D - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza na napięcie 24kV z napędem silnikowym, cewkami Rogowskiego dla pomiaru prądu oraz sensorami napięciowymi dla kontroli obecności/pomiaru napięcia. Rozłącznik THO/T Air P-D - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza na napięcie 24kV, z uziemnikiem, napędem silnikowym, przekładnikami dla pomiaru prądu oraz sensorami napięciowymi dla kontroli obecności/pomiaru napięcia. Rozłącznik THO Air napęd ręczny - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza, na napięcie 24kV, przystosowany do sterowania ręcznego, z możliwością doposażenia w napęd silnikowy. Rozłącznik THO/T Air napęd ręczny - oznacza rozłącznik napowietrzny o budowie zamkniętej, w izolacji suchego powietrza, z uziemnikiem, na napięcie 24kV, przystosowany do sterowania ręcznego, z możliwością doposażenia w napęd silnikowy. Opcje sekcjonowania sieci Szafa obiektowa Szafy sterownicze (obiektowe) typu SO przeznaczone są do kompleksowej obsługi rozłączników zdalnie sterowanych typu THO produkcji ZPUE. Obudowa szafy obiektowej wykonana jest z blachy aluminiowej malowanej proszkowo (istnieje możliwość wykonania obudowy ze stali nierdzewnej). Drzwi obudowy szafy wyposażone są zamek typu Master-Key z możliwością założenia kłódki oraz w blokadę zapobiegającą przed przypadkowym zamknięciem. W obudowie zastosowane specjalny system odwadniający i zapobiegający przedostawaniu się zanieczyszczeń do wnętrza. Obudowy standardowo są izolowane termicznie. W dnie szafy obiektowej zabudowane są metalowe dławice przez które wprowadzane są wszystkie niezbędne przewody (sterownicze, antenowe, zasilające itd.). Dławnice dobierane są według potrzeb danej inwestycji. W szafach obiektowych znajduje się miejsce do zabudowy sterowników telemechaniki ogólnodostępnych na rynku, oraz modemów komunikacyjnych dowolnego producenta które integrują następujące funkcje: pomiarowe, zabezpieczeniowe, sterownicze napędami silnikowymi, telemechaniki, automatyki i wielokanałowego rejestratora zakłóceń jak również do zbierania i przetwarzania informacji o parametrach sieci i występujących zdarzeniach. Zapewniają one odpowiednią komunikację z systemem SCADA. Oprócz układu telemechaniki, szafy tego typu zwykle wyposażone są jeszcze w gniazdo serwisowe 230VAC, oświetlenie wewnętrzne LED, oraz ogrzewanie i wentylator wyciągowy działające w sposób automatyczny. Można w nich również zainstalować urządzenia typu radiomodemy do systemu TETRA, switche przemysłowe, osprzęt światłowodowy itp. Dokładny schemat elektryczny oraz rozmieszczenie urządzeń zależne są od standardu danego Zakładu Energetycznego bądź wytycznych klienta. Standardowy kolor lakierowania obudowy aluminiowej to RAL 7035. Istnieje możliwość zmiany koloru na dowolny według potrzeb. Możemy również zaprojektować i wykonać szafy sterownicze do obsługi innych rozłączników bądź urządzeń według wytycznych klienta. W tym celu prosimy o zwrócenie się z indywidualnym zapytaniem. Dobór szafy – tabela oznaczeń SO1-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki prod. Mikronika. SO5-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki prod. Apator Elkomtech. SO1-2xTHO-Air-C-D - szafa do sterowania dwoma rozłącznikami typu THO Air, Cewkami Rogowskiego oraz dzielnikami napięcia. Sterownik telemechaniki prod. Mikronika. SO2-THO-Air - mała szafa obiektowa zawierająca tylko obwody sterownicze rozłącznika typu THO Air. Stosowana w przypadku gdy sterownik telemechaniki znajduje się w innej, oddzielnej szafie. SO6-THO-Air-P-D-B - szafa do sterowania jednym rozłącznikiem typu THO Air z sygnalizacją zablokowania napędu, przekładnikami prądowymi oraz dzielnikami napięcia. Sterownik telemechaniki IEN Gdańsk lub innego producenta. Zgodność z normami PN-EN 62271-1:2018-02 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 1: Postanowienia wspólne dla aparatury rozdzielczej i sterowniczej prądu przemiennego PN-EN IEC 61439-1:2021-10 - Rozdzielnice i sterownice niskonapięciowe - Część 1: Postanowienia ogólne PN-EN 60439-5:2008 - Rozdzielnice i sterownice niskonapięciowe - Część 5: Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PN-EN ISO 1461:2023-02 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN ISO 12944-2:2018-02 - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PN-EN 62262:2003 - Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PN-EN 61140:2016-07 - Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń Parametry Parametry szaf obiektowych Napięcie znamionowe zasilania ze źródła prądu przemiennego 230 VAC* Napięcie znamionowe zasilania układów wewnętrznych 24/12 VDC Stopień ochrony IP54** Zakres temperatury otoczenia -40°C +60°C Możliwość zabudowy modułów transmisji danych GPRS/TETRA NET-MAN/TRUNKING Stopień ochrony przed zewnętrznymi uderzeniami IK10 Masa 35-50kg*** * Możliwe wykonanie pod inne napięcie zasilania** Inny stopień IP możliwy do wykonania w zależności od potrzeb klienta*** Masa własna uzależniona od wariantu wyposażenia, i ilości obsługiwanych łączników Schemat blokowy Pobierz Karta katalogowa Rozłączniki THO Air.pdf
Oferowane przez ZPUE strunobetonowe żerdzie wirowane typu E i EM są wyrobami najwyższej jakości zgodnymi z normą PN-EN 12843:2008 Zastosowanie nowoczesnej technologii zagęszczania mieszanki betonowej metodą wirowania pozwala uzyskać wysoki stopień jej zagęszczenia i gładką powierzchnię co gwarantuje dużą trwałość i nośność żerdzi wirowanych. Klasa wytrzymałości betonu na ściskanie min.C40/50 wg. PN-EN 206-1:2003 Charakterystyka projektowany okres użytkowania 50 lat bez konieczności konserwacji, niska nasiąkliwość < 4%, wysoka mrozoodporność, klasa ekspozycji XC4, Xf2 wg. normy PN-EN 206-1:2003 estetyczny wygląd, ograniczona możliwość zarysowania i zadrapania gładkiej powierzchni ograniczenie wielkości terenów wyłączonych z użytkowania rolnego umożliwienie zwiększenia wielkości rozpiętości przęseł, mniejsza ilość słupów na 1 km. linii łatwość posadowienia w gruncie zastąpienie rozbudowanych przęseł konstrukcji jedną żerdzią Zastosowanie: podpory dla napowietrznych i napowietrzno-kablowych linii elektroenergetycznych SN i nN oraz linii elekomunikacyjnych, trakcji kolejowych i tramwajowych słupowych stacji transformatorowych różne konstrukcje wsporcze ogólnego przeznaczenia Żerdzie wirowane typu E i EM posiadają Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-2/ZKP/14 Parametry techniczne żerdzi typu E i EM Legenda: L - długość całkowita żerdzi dw - średnica zewnętrzna podstawy dp - średnica zewnętrzna podstawy Oznaczenia żerdzi Parametry techniczne żerdzi typu E Lp. Typżerdzi Siłaużytk.[kN] Siłaniszcz.[kg] Masatransp.[kg] Wymiary Oznaczeniesiłykolorem [m] [mm] L L1 L2 dp dw 1 E 6,7/12 12 21,6 910 6,7 6,7 1,5 353 218 2 E 7,5/12 12 21,6 1055 7,5 6,7 1,5 330 218 3 E 8,2/4,3 4,3 7,7 990 8,2 6,7 1,5 353 218 4 E 8,2/6 6,0 10,8 990 8,2 6,6 1,6 341 218 5 E 8,2/10 10,0 18,0 1100 8,2 6,6 1,6 341 218 6 E 8,2/12 12,0 21,6 1150 8,2 6,6 1,6 341 218 7 E 8,2/15 15,0 27,0 1150 8,2 6,6 1,6 341 218 8 E 9/2,5 2,5 4,5 775 9,0 7,4 1,6 308 173 9 E 9/4,3 4,3 7,7 845 9,0 7,4 1,6 308 173 10 E 9/6c 6,0 10,8 845 9,0 7,4 1,6 308 173 11 E 9/6 6,0 10,8 1250 9,0 7,7 1,6 353 218 12 E 9/10 10,0 18,0 1300 9,0 7,2 1,8 353 218 13 E 9/12 12,0 21,6 1300 9,0 7,2 1,8 353 218 14 E 9/15 15,0 27,0 1380 9,0 7,2 1,8 353 218 15 E 9/20 20,0 36,0 1508 9,0 7,2 1,8 353 218 16 E 10,5/2,5 2,5 4,5 1100 10,5 8,7 1,8 330 173 17 E 10,5/4,3c 4,3 7,7 1100 10,5 8,5 2,0 330 173 18 E 10,5/4,3 4,3 7,7 1500 10,5 8,5 2,0 375 218 19 E 10,5/6c 6,0 10,8 1100 10,5 8,5 2,0 330 173 20 E 10,5/6 6,0 10,8 1500 10,5 8,5 2,0 375 218 21 E 10,5/10 10,0 18,0 1600 10,5 8,3 2,2 375 218 22 E 10,5/12 12,0 21,6 1650 10,5 8,3 2,2 375 218 23 E 10,5/15 15,0 27,0 1725 10,5 8,3 2,2 375 218 24 E 10,5/20 20,0 36,0 1878 10,5 8,3 2,2 375 218 25 E 12/2,5 2,5 4,5 1400 12,0 10,0 2,0 353 173 26 E 12/4,3c 4,3 7,7 1450 12,0 9,8 2,2 353 173 27 E 12/4,3 4,3 7,7 1800 12,0 9,8 2,2 398 218 28 E 12/6c 6,0 10,8 1450 12,0 9,8 2,2 353 173 29 E 12/6 6,0 10,8 1800 12,0 9,8 2,2 398 218 30 E 12/10 10,0 18,0 2000 12,0 9,5 2,5 398 218 31 E 12/12 12,0 21,6 2050 12,0 9,5 2,5 398 218 32 E 12/15c 15,0 27,0 2250 12,0 9,5 2,5 398 218 33 E 12/20 20,0 36,0 2306 12,0 9,5 2,5 398 218 34 E 13,5/2,5 2,5 4,5 1650 13,5 11,3 2,2 375 173 35 E 13,5/4,3c 4,3 7,7 1700 13,5 11,1 2,4 375 173 36 E 13,5/4,3 4,3 7,7 2050 13,5 11,1 2,4 420 218 37 E 13,5/6 6,0 10,8 2050 13,5 11,0 2,5 420 218 38 E 13,5/10 10,0 18,0 2500 13,5 10,8 2,7 420 218 39 E 13,5/12 12,0 21,6 2500 13,5 10,8 2,7 420 218 40 E 13,5/15 15,0 27,0 2500 13,5 10,8 2,7 420 218 41 E 15/2,5 2,5 4,5 1690 15,0 12,5 2,5 398 173 42 E 15/4,3c 4,3 7,7 1913 15,0 12,3 2,7 398 173 43 E 15/4,3 4,3 7,7 2500 15,0 12,3 2,7 443 218 44 E 15/6 6,0 10,8 2500 15,0 12,2 2,8 443 218 45 E 15/10 10,0 18,0 2900 15,0 12,0 3,0 443 218 46 E 15/12 12,0 21,6 3000 15,0 12,0 3,0 443 218 47 E 15/15 15,0 27,0 3000 15,0 12,0 3,0 443 218 Energetyczne żerdzie wirowane mocne typu EM Lp. Typżerdzi Siłaużytk.[kN] Siłaniszcz.[kg] Masatransp.[kg] Wymiary Oznaczeniesiłykolorem [m] [mm] L L1 L2 dp dw 1 EM 10,5/15 15,0 27,0 1875 10,5 8,3 2,2 420 263 2 EM 10,5/17,5 17,5 31,5 1907 10,5 8,3 2,2 420 263 3 EM 10,5/20 20,0 36,0 1991 10,5 8,3 2,2 420 263 4 EM 10,5/25 25,0 45,0 2082 10,5 8,3 2,2 420 263 5 EM 12/15 15,0 27,0 2225 12,0 9,5 2,5 443 263 6 EM 12/17,5 17,5 31,5 2383 12,0 9,5 2,5 443 263 7 EM 12/20 20,0 36,0 2492 12,0 9,5 2,5 443 263 8 EM 12/25 25,0 45,0 2518 12,0 9,5 2,5 443 263 9 EM 13,5/15 15,0 27,0 2841 13,5 10,8 2,7 465 263 10 EM 13,5/17,5 17,5 31,5 2893 13,5 10,8 2,7 465 263 11 EM 13,5/20 20,0 36,0 3042 13,5 10,8 2,7 465 263 12 EM 13,5/25 25,0 45,0 3086 13,5 10,8 2,7 465 263 13 EM 15/15 15,0 27,0 3131 15,0 12,0 3,0 488 263 14 EM 15/17,5 17,5 31,5 3131 15,0 12,0 3,0 488 263 15 EM 15/20 20,0 36,0 3225 15,0 12,0 3,0 488 263 16 EM 15/25 25,0 45,0 3225 15,0 12,0 3,0 488 263 Żerdzie typu E i EM Prefabrykowane elementy ustojowe Prefabrykaty betonowe przeznaczone do wykonania posadowień dla stanowisk słupowych i stacji transformatorowych w sieciach napowietrznych SN i nN. Elementy betonowe ustojów i fundamentów prefabrykowanych wykonano z betonu klasy C 30/35. Doboru elementów posadowień dokonać należy w oparciu o albumy PTPIREE oraz ocenę parametrów gruntu wg. zasad określonych w normach PN-81/B-03020 i PN-80/B-03322. Energetyczne żerdzie wirowane typu E Lp. Rodzaj ustoju Typ Elementy ustoju 1. Ustoje płytowe UP 1 ÷ 7 Płyta U - 85Płyta U - 130Płyta stopowa 0,3 x 0,3Obejma OU-1, OU-2, OU-6/VE 2. Ustoje płytowe UP 11 ÷ 18 Płyta U - 85Płyta U - 130Element ES-2Płyta stopowa 0,3 x 0,3 3. Belki ustojowe Do żerdzi ŻN i BSW Belka B - 60Belka B - 80Belka B - 90Belka B - 150 4. Fundamentyprefabrykowane SFP 111, 122, 133SFP 21/L, 22/L, 23/LSP 1, 2, 3SP 11, 22, 33 Płyta denna PDPłyta PS 120Płyta PS 160Płyta PS 200Połączenia skręcane SFP 2 /L 5. Fundamentyprefabrykowane FP 11, 12, 13FP 21, 22, 23 Element EFPłyta P - 120Płyta P - 160Płyta P - 200Śruby montażowe Tabela elementów ustojowych Nazwa elementu Symbol elementu a[cm] Masa elementu Płytyustojowe P - 120 120 675 kg P - 160 160 900 kg P - 200 200 1125 kg Szkic elementu Symbolelementu a[cm] Masaelementu PS - 120 120 400 kg PS - 160 160 530 kg PS - 200 200 660 kg Szkic elementu Symbolelementu Masaelementu U - 85 77 kg Szkic elementu Symbolelementu Masaelementu U - 130 156 kg Szkic elementu Symbolelementu Masaelementu Płyta denna PD 510 kg Szkic elementu Nazwaelementu Symbolelementu Masaelementu Blokiustojowe B - 60 23 kg Szkic elementu Symbol elementu Masa elementu B - 80 38 kg Szkic elementu Symbol elementu Masaelementu B - 90 72 kg Szkic elementu Symbolelementu Masaelementu B - 150 120 kg Szkic elementu Nazwaelementu Symbolelementu Masaelementu Elementyustojowe EF 1060 kg Pobierz Karta katalogowa Żerdzie wirowane i fundamenty prefabrykowane.pdf
Prefabrykowane stanowiska słupów funkcyjnych z żerdzi wirowanych lub drewnianych dostarczane są z zamontowanymi wszystkimi konstrukcjami, elementami napędów łączników napowietrznych, elementami do montażu ograniczników przepięć, konstrukcji pod głowice kablowe, wymaganymi uziemieniami, tabliczkami ostrzegawczymi, itp. Ze względu na ryzyko uszkodzenia w trakcie prac przeładunkowych i w czasie transportu przewidziano samodzielny montaż łączników na słupach w miejscu budowy. Konstrukcje stalowe zabezpieczone są przed korozją przez cynkowanie ogniowe zgodnie z normą PN-EN ISO 1461. Wszystkie elementy złączne - śruby, nakrętki, używane do montażu konstrukcji są zabezpieczone przed korozją przez cynkowanie ogniowe. Ze względu na zbyt niską trwałość wyeliminowano stosowanie cynkowania galwanicznego jako zabezpieczenia antykorozyjnego. Prefabrykowane stanowiska słupowe wykonywane są zgodnie z przyjętymi do powszechnego stosowania przez Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej albumami linii napowietrznych oraz wg. indywidualnych opracowań do projektów przez ZPUE S.A. Wdrożenie systemu ZKP na zgodności z normą EN 1090 Zgodnie z Rozporządzeniem (UE) 305/2011 Parlamentu Europejskiego i Rady z dnia 9 marca 2011r. (Rozporządzenie w sprawie wyrobów budowlanych - CRP), ZPUE radością informujemy, że wdrożyliśmy System Zakładowej Kontroli Produkcji spełniając wymagania normy PN-EN 1090 w zakresie produkcji konstrukcji energetycznych niskiego, średniego i wysokiego napięcia oraz stacji transformatorowych. Jak również zostało skontrolowane i uznane jako zakład prowadzący prace spawalnicze w zakresie „nośnych konstrukcji stalowych”. Na potwierdzenie wdrożenia ZPUE otrzymało certyfikaty notyfikowanej i akredytowanej jednostki TUV NORD. Wykaz opracowań i albumów Linie napowietrzne 15-30 kV z przewodami AFL-6 (35 - 70) na żerdziach wirowanych E. Energoprojekt Poznań 1993 P-22505 tom 1-10 LSN/E Linie napowietrzne 15-30 kV z przewodami AFL-6 (35 - 70) na żerdziach wirowanych EPV. Energoprojekt Poznań 1992 P-22529 tom 1-7 LSN/V Linie napowietrzne średniego napięcia z przewodami AFL 35 -70 na żerdziach wirowanych PTPIREE, EL-projekt, Energolinia Poznań 1996 tom 1-8 LSN/P Linie napowietrzne średniego napięcia 15-20 kV z przewodami gołymi 70 (50) na żerdziach wirowanych. Płaski układ przewodów. PTPIREE, Energolinia Poznań 2000 tom 1-8 LSN 50/E Linie napowietrzne średniego napięcia z przewodami AFL 95-240 na żerdziach wirowanych Energolinia Poznań 1998 EN-118 tom 1-2 LSN 240/E Linie napowietrzne średniego napięcia z przewodami PAS 50-120 na żerdziach wirowanych. Płaski i pionowy układ przewodów. Energolinia Poznań 1998 EN-029 tom 1-6 LSN/PAS Linie napowietrzne średniego napięcia 15-20 kV z przewodami izolowanymi 35 (50), 70 (120) na żerdziach wirowanych. Pionowy i płaski układ przewodów Elprojekt Poznań 1996 tom 1-16 LSNi Linie napowietrzne izolowane średniego i niskiego napięcia na żerdziach wirowanych i drewnianych- linie dwu napięciowe PTPIREE, Energolinia, Elprojekt Poznań 1996 tom 1-7 LSN/LNN Linie napowietrzne średniego napięcia z przewodami gołymi AFL 35-70 na żerdziach drewnianych. Układ przewodów trójkątny. PTPIREE, Energolinia Poznań 2001 tom 1-3 LSNd Linie napowietrzne średniego napięcia 15-20 kV z przewodami niepełnoizolowanymi przekrojach 50÷120 mm2 w układzie płaskim na żerdziach wirowanych PTPIRE, Elprojekt, Energolinia Poznań 2003 tom 1-8 LSNi 50- 120 Linie napowietrzne średniego napięcia 15-20 kV z przewodami AFL 120(70) na żerdziach wirowanych El-projekt Poznań 1994 tom 1-4 LSN 120/E Aktualizacja PTPIREE, El-projekt Poznań 1998 tom 1-4 LSN 120/E Linie napowietrzne średnich napięć na żerdziach wirowanych. Katalog punktów pomiarowych (rozliczeniowych) AFL 35-70 Energolinia Poznań 1997 EN-067 tom 1-2 LSN/PR Linie napowietrzne średniego napięcia 15 - 20 kV na żerdziach wirowanych. Album punktów pomiarowych. PTPIREE, Energolinia Poznań 2008 LSN/PR Linie napowietrzne średniego napięcia 15 - 20 kV z przewodami gołymi 35(50) i 70 mm2 na żerdziach wirowanych z rozłącznikami sterowanymi radiowo. PTPIREE, Elprojekt, Energolinia Poznań 2000 tom 1-3 LSN-os Linie napowietrzne średniego napięcia 15-20 kV z przewodami gołymi w układzie trójkątnym na żerdziach wirowanych PTPIREE, Energolinia Poznań 2002 tom 1-4 LSN 35(50) Linie dwutorowe średniego napięcia z przewodami AFL 120 (70) na żerdziach wirowanych PTPIREE, Elprojekt Poznań 1995 tom 1-3 LSN 2 x 120/E Linie napowietrzne dwutorowe średniego napięcia z przewodami niepełnoizolowanymi 2x70÷120 mm2 w układzie pionowym na żerdziach wirowanych PTPIREE, Elprojekt Poznań 2004 tom 1-3 LSNi 2x70÷120 Linie napowietrzne średniego napięcia 15-20 kV z płaskim układem przewodów gołych 70 i 50 mm2 na pojedynczych żerdziach wirowanych typu E i EM Energolinia Poznań 2007 EN-340 tom 1-3 LSN 70(50) Linie napowietrzne średnich napięć15- 30 kV na żerdziach wirowanych E, EPV, ŻN, BSW. Katalog słupów z rozłącznikami THO (AFL 35 70) Energolinia Poznań 1997 EN-097 tom 1 LSN/R Linie napowietrzne średniego napięcia 15-30 kV na żerdziach ŻN, BSW, wirowanych E i EPV, z przewodami gołymi i izolowanymi. Linie napowietrzne średniego napięcia 15÷30 kV z przewodami AFL-6 120, 240 mm2 w układzie płaskim i trójkątnym na żerdziach wirowanych Energolinia Poznań EN-316 2010 tom 1-2 LSN 120, 240 Przykłady rozwiązań stanowisk słupowych z łącznikami sterowanymi radiowo Słup ROKe LSN 70(50) z rozłącznikiem THO Słup ROPp-23(3r) LSN 70(50) z rozłącznikiem THO Słup Or LSN 70(50) z reklozerem THO-RC27 Słup Oro LSN 70(50) z reklozerem THO-RC27 i odłącznikiem ON III 24/4 P Słup Op-12g(2r) LSN 70(50) z rozłącznikiem THO i RN Słup RPKr LSN 70(50) z rozłącznikiem RN-100A Słup O-6gr LSN 35(50) z rozłącznikiem RPN Słup ROKp-22(3r) LSN 70(50) z rozłącznikiem 3xRPN Przykłady rozwiązań stanowisk słupowych z łącznikami sterowanymi ręcznie Słup Kp-21(2go) LSN 70(50) Słup Og(2o) LSN 70(35) Słup Op-21(2go) LSN 70(50) Słup OMtg2r LSN 120-240 Słup Kb(2g0) LSNi 2x70(120) Słup Ko(2g) LSN 70(50) Słup ROKg(2o) LSN 25(50) Słup ROKp-12go LSN 70(50) Pobierz Karta katalogowa Stanowiska słupowe i konstrukcje linii napowietrznych.pdf
PODSTAWY TYPU PBNV Napowietrzne podstawy typu PBNV-24, PBNV-30 przeznaczone są do mocowania wkładek bezpiecznikowych WBGNp-17,5 i 24, OWBG-17,5 i 36 z topikami do 40A, a także do połączenia z zabezpieczanym obwodem w napowietrznych urządzeniach rozdzielczych, w szczególności w słupowych stacjach transformatorowych do 400 kVA. PODSTAWY TYPU PBNW Napowietrzne podstawy typu PBNW-24 i PBNW-30 przeznaczone są do mocowania wkładek bezpiecznikowych rurowych typu HH / VVC/HH / EPA/EMPA do 63A, a także do połączenia z zabezpieczanym obwodem w napowietrznych urządzeniach rozdzielczych, w szczególności w słupowych stacjach transformatorowych z transformatorem powyżej 400 kVA. Dla podstaw PBNW-24 do 24kV długość wkładki bezpiecznikowej wynosi 442mm, zaś dla podstaw PBNW-30 do 36kV - 537mm. Parametry techniczne podstaw bezpiecznikowych Wyposażenie opcjonalne Podstawy bezpiecznikowe mogą być opcjonalnie wyposażone w ogranicznik przepięć ŚN - jako opcja w zamian za jeden z izolatorów wsporczych. Mogą zostać również wyposażone w rożki uziemiające. Zgodność z normami: Podstawy bezpiecznikowe spełniają wymagania najnowszych norm PN-EN i posiadają certyfikat zgodności akredytowanej jednostki certyfikującej.Cechuje je pełna zgodność z wymaganymi normami jak niżej: PN-EN 60282-1:2010, PN-EN 60282-1:2010/A1:2015-03, PN-IEC 60282-2:1999. Parametry techniczne podstaw bezpiecznikowych Napięcie znamionowe Ur 24 kV 36 kV Udarowe piorunowe napięcie probiercze izolacji - doziemnej i międzybiegunowej 125 kV 170 kV - międzyzaciskowej 145 kV 195 kV Znamionowe napięcie probiercze przemienne izolacji - doziemnej i międzybiegunowej 50 kV 70 kV - międzyzaciskowej 60 kV 80 kV Częstotliwość znamionowa 50 Hz Znamionowy prąd ciągły podstawy PBNV-40A, PBNW-100A(w zależności od wartości zastosowanej wkładki) Znamionowe prądy ciągłe wkładek bezpiecznikowych PBNV-24 (od 2 do 40A)PBNW-24 (od 0,5 do 80A) Znamionowy prąd wyłączalny 6,3 kA Typ wkładki Do PBNV-20 WBGNp-17,5; 24 do 25A / OWBG-17,5 do 40ADo PBNpV-30 OWBG-36 do 40ADo PBNW-24 HH ; VVC; EPA/FPA do 80A, długość 442mmDo PBNW-30 HH ; VVC; EPA/FPA do 80A, długość 537mm Rodzaj izolatora wsporczego CH-4-125, HASDI, ISWN, SGT CH4-170, HSDI, ISWN Oznaczenia PBNV-24 Izolator wsporczy porcelanowy lub kompozytowy Wkładka bezpiecznikowa WBGN, OWBG Zacisk prądowy Zacisk uziemiający Element montażowy podstawy Styki główne podstawy. PBNVo-24/D w I Izolator wsporczy porcelanowy lub kompozytowy Wkładka bezpiecznikowa WBGN, OWBG Zacisk prądowy Zacisk uziemiający Element montażowy podstawy Styki główne podstawy Ogranicznik przepięć. PBNW-24 Izolator wsporczy porcelanowy lub kompozytowy Wkładka bezpiecznikowa HH, EPA/FPA Zacisk prądowy Zacisk uziemiający Element montażowy podstawy Styki główne podstawy. Pobierz Karta katalogowa Podstawy bezpiecznikowe.pdf
Automatyczny reklozer napowietrzny typu THO-RC27 składa się z zespołu łączeniowego reklozera THO-RC27 oraz z zespołu sterowniczego SRC-1. Każdy biegun zespołu łączeniowego posiada własną komorę próżniową. Wszystkie bieguny są sprzężone mechanicznie wałem synchronizującym, co gwarantuje prawidłowe trójfazowe działanie. Zamykanie i otwieranie komór próżniowych zapewnia prosty, elektromagnetycznie uruchamiany mechanizm, który może skutecznie zadziałać trzydzieści tysięcy razy. Napęd elektromagnetyczny jest uruchamiany energią zgromadzoną w kondensatorach. Zawiera on tylko jedną ruchomą część co odróżnia go od zwykłych mechanizmów zazbrajanych. Komory próżniowe umieszczone są w obudowie, o stopniu ochrony IP67. Zestyki główne zespołu łączeniowego mogą być otwarte ręcznie za pomocą cięgna mechanicznego „drążka”. Po ręcznym otwarciu reklozer jest zablokowany mechanicznie, jak również elektrycznie. Stan reklozera sygnalizowany jest za pomocą wskaźnika umieszczonego w podstawie obudowy oraz przez zespół sterowniczy SRC-1, który monitoruje stan zestyków pomocniczych. Zewnętrzna warstwa izolatorów przepustowych wykonana jest z hydrofobowej gumy silikonowej z odpowiednią drogą upływu. Pomiar napięć realizowany jest za pomocą pojemnościowych dzielników napięcia zabudowanych wewnątrz wszystkich izolatorów przepustowych. Pomiar prądów realizowany jest poprzez nakładane na izolatory przepustowe zewnętrzne cewki Rogowskiego o współczynniku przetwarzania 1mV/A (opcjonalnie 5mV/A) lub poprzez przekładniki prądowe o prądzie wtórnym 1A. Zespół sterowniczy SRC-1 przeznaczony jest do kompleksowej obsługi Reklozera THO-RC27. W skład zespołu sterowniczego SRC-1 (którego parametry podano w tabeli w dalszej części) wchodzą następujące komponenty: Sterownik polowy z funkcjami automatyki zabezpieczeniowej typu SO-54SR-1....-REK. Modem komunikacyjny dla łączności GPRS/UMTS-APN; TETRA; NetMan. Baterie akumulatorów 24VDC wraz z układem ładowania. Kondensatory do napędu elektromagnetycznego. Niezależne przyciski sterowania lokalnego. Sygnalizacja stanu położenia reklozera za pomocą lampek sygnalizacyjnych. Łączniki krzywkowe sygnałów. Wyłączniki instalacyjne, bezpieczniki, listwy łączeniowe, ogranicznik przepięć nN z sygnalizacją uszkodzenia. Ogrzewacz z regulatorem temperatury (lub higrometr), oraz gniazdo serwisowe 230V AC. Szczegółowy opis funkcjonalny zabezpieczenia oraz modułów komunikacyjnych zawarty jest w oddzielnych dokumentacjach technicznych, które są do udostępnienia przez ZPUE S.A. po zwróceniu się z zapytaniem. Charakterystyka możliwość zabudowy przekładników prądowych lub cewek rogowskiego (w zależności od wymagań zamawiającego), oraz bardzo szybkiej wymiany przekładnika lub cewki w przypadku uszkodzenia, bez konieczności wymiany całego zespołu łączeniowego, pomiar napięć z dwóch strony za pomocą pojemnościowych dzielników napięciowych, prosty i bardzo szybki napęd elektromagnetyczny wspólny dla wszystkich biegunów, izolacja stała w postaci suchego powietrza, możliwość ręcznego otwierania i blokowania reklozera bez zewnętrznego źródła zasilania. Parametry reklozera THO-RC27 Zgodność z normami: IEC 62271-111 - High Voltage Switchgear and Controlgear — Part 111: Automatic circuit reclosers and fault interrupters for alternating current systems up to 38 kV. PN-EN 62271-1 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Cześć 1: Postanowienia wspólne” PN-EN 62271-100 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 100: Wyłączniki wysokiego napięcia prądu przemiennego” PN-EN 61140:2005/A1 - Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń Parametry Reklozera THO-RC27 Napięcie znamionowe Ur 27kV Częstotliwość znamionowa - liczba faz fr 50-60 Hz-3 Napięcie probiercze wytrzymywane o częstotliwości sieciowej (doziemne/międzyfazowe) - próba na sucho (1min.) 60/70kV - próba na mokro (10 s) 60/70kV50/ 60kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms (doziemne/międzyfazowe) 125/150kV Prąd znamionowy ciągły Ir 630A Prąd znamionowy krótkotrwały wytrzymywany Ik 12,5kA Prąd znamionowy szczytowy wytrzymywany Ip 32,5kA Prąd znamionowy załączalny zwarciowy Ima 31,5kA Prąd znamionowy wyłączalny zwarciowy Isc 12,5kA Trwałość łączeniowa przy prądzie znamionowym wyłączalnym zwarciowym 200 Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) 30000 Temperatura pracy - 40°C + 55°C Masa własna 100kg Pomiar prądu Cewki Rogowskiego lub Przekładniki prądowe Pomiar napięcia 6x reaktancyjny dzielnik napięcia Stopień ochrony obudowy zespołu łączeniowego IP67 Parametry zespołu sterowniczego SRC Napięcie znamionowe zasilania ze źródła prądu przemiennego 230 VAC Napięcie znamionowe zasilania układów wewnętrznych 24 VDC Stopień ochrony IP 54 (64)* Zakres temperatury otoczenia -40°C +55°C Możliwość zabudowy modułów transmisji GPRS/TETRA/NET-MAN/TRUNKING Masa własna 40 kg * wykonanie specjalne Reklozer posiada Certyfikat Zgodności akredytowanej jednostki certyfikującej. Widok, wymiary i budowa zespołu łączeniowego obudowa reklozera ze stali nierdzewnej. obudowa napędu, pod którym znajduje się napęd elektromagnetyczny zawór bezpieczeństwa uchwyty transportowe izolator żywiczny z zabudowanym wewnątrz dzielnikiem napięciowym zalany gumą silikonową. komora reklozerowa zabudowana wewnątrz izolatora przepustowego wał główny wspólny dla wszystkich trzech biegunów uchwyt ręcznego otwierania i blokowania napędu napęd szybki elektromagnetyczny listwa przyłączeniowa RX cewka rogowskiego lub przekładnik prądowy punkt przyłączenia przewodu SN uchwyt do zamocowania reklozera na konstrukcji słupa optyczny wskaźnik stanu położenia Uwaga:Kategorycznie nie wolno przenosić reklozera chwytając za izolatory. Do transportu i przenoszenia należy użyć uchwytów transportowych (4). Wymiary i gabaryty Schemat ideowy Widok, wymiary i budowa zespołu sterowniczego Obudowa zespołu sterowniczego z blachy aluminiowej, malowana proszkowo sterownik z funkcjami aut. zab. SO-54SR-111-REK-1.4 zespół kondensatorów baterie akumulatorów 2x12VDC (24VDC) przełącznik trybu pracy: zdalna, odstawiona, lokalna sygnalizacja stanu położenia styków głównych reklozera niezależne przyciski sterowania lokalnego przełącznik dostawienia i odstawienia automatyki SPZ grzewacz łącznik krańcowy sygnalizujący otwarcie drzwi zacisk przyłączenia uziemieni zab. 230VAC z ogranicznikiem przepięć nn listwy przyłączeniowe, połączenie wtykowe mosiężne dławice wiatrołap/blokada przed zamknięciem Pobierz Karta katalogowa Reklozer THO-RC27 dla sieci Smart Grid.pdf
Napędy silnikowe typu NSP-7/SO-2 oraz NSP-8 produkcji ZPUE są przystosowane do manewrowania rozłącznikami grupy RN oraz RPN o ruchu obrotowym, w miejscu stosowanych napędów ręcznych, których funkcjonalność znacznie przewyższa inne rozwiązania stosowane w energetyce. Obudowy napędów silnikowych wykonane są blachy aluminiowej malowanej proszkowo (istnieje również możliwość zamówienia napędów w obudowie ze stali nierdzewnej), napęd serii NSP-7/SO-2 (wymaga odrębnego sterownika obiektowego zabudowanego w odrębnej szafie obiektowej). Napęd serii NSP-8 może być wyposażony w dowolny sterownik telemechaniki produkcji Mikronika, Elkomtech, zasilacz do ładowania akumulatorów, akumulatory, sygnalizator zwarć. Wszystkie napędy produkcji ZPUE S.A. współpracują z wszystkimi systemami dyspozytorskimi: Wind-ex; Syndis; NetMan-Radius; SEN-CZAT). Napędy silnikowe T1 i T2 dedykowane są tylko dla rozłączników serii THO zostały opisane w podrozdziale “Rozłączniki „sekcjonalizery” THO w obudowach zamkniętych dla sieci Smard Grid. Zgodność z normami Zgodność z normami: PN-EN 61439-1:2011 - Rozdzielnice i sterownice niskonapięciowe - Część 1: Postanowienia ogólne PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN 60439-5:2008 - Rozdzielnice i sterownice niskonapięciowe - Część 5: Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PN-EN ISO 1461:2011 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN ISO 12944-2:2001P - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk PN-EN 60529: 2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PN-EN 62262:2003 - Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PN-EN 61140:2005/A1:2008 - Ochrona przed porażenim prądem elektrycznym – Wspólne aspekty instalacji i urządzeń PN-EN ISO 12944-2:2001P - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk Rodzaje napędów silnikowych Rodzaje napędów silnikowych Typ napędu T-1 T-2 NSP-7-SO2 NSP-8/ z telemechaniką Napięcie zasilania 24 V DC 24 V DC 24 V DC 230 V AC/ 24 V DC Moc silnika 80 W 160 W 400 W 400 W Prąd pobierany przy rozruchu 6 A 6,8 A 15 A 15 A Średni czas(*) czynności łączeniowych załącz / wyłącz <2s załącz <6 rozłącz 0,1s <2 s <2 s Waga napędu 23 kg 29 kg 38,6 kg 65 kg Napędy silnikowe NSP-7/SO-2 widok od strony SO-2 widok od strony napędu Budowa Wałek główny Krzywka sterownicza Wyłącznik krańcowy Motoreduktor Korba Blokada mechaniczna napędu ręcznego Blokada gniazda napędu ręcznego Gniazdo napędu ręcznego Zabezpieczenie zasilania Drzwiczki obudowy Sygnalizacja otwarcia drzwi Obudowa napędu Pulpit sterowniczy SO-2 Listwa przyłączeniowa z wyprowadzeniem sygnałów Przełącznik wyboru sterowania Zasada działania Napęd NSP-7/SO-2 jest napędem elektrycznym 24V DC z zabudowanym panelem sterowniczym SO-2. Napęd wyposażony jest w silnik na napięcie 24V DC i jednostopniową przekładnię zębatą oraz elektryczny układ sterowania SO-2. Manewrowanie rozłącznikiem polega na wykonaniu przez wałek główny napędu obrotu o kąt 180°. Konstrukcja napędu umożliwia obsługę napędu z poziomu ziemi. Napęd posiada mechaniczną blokadę działania, służąca do zabezpieczenia przed załączeniem napędu podczas prac na linii. Blokada mechaniczna umożliwia trwałe zablokowanie rozłącznika w pozycji “WYŁĄCZONY” lub „ZAŁĄCZONY”. W celu zablokowania napędu należy otworzyć blokadę gniazda napędu ręcznego (7) włożyć blokadę mechaniczną napędu ręcznego (6), w taki sposób aby wypusty blokady trafiły w wycięcie gniazda napędu ręcznego (8), zamknąć drzwi obudowy (10). Otwarcie blokady gniazda napędu ręcznego powoduje równocześnie odłączenie zasilania napędu poprzez zadziałania wyłącznika krańcowego. Odblokowanie następuje poprzez wyciągnięcie blokady mechanicznej (6) z gniazda napędu ręcznego (8) i zamknięcie blokady gniazda napędu ręcznego (7). Manewrowanie rozłącznikiem może odbywać się zdalnie lub elektrycznie z pulpitu sterowniczego SO-2. Na pulpicie skrzynki sterowniczej znajdują się przyciski: "ZAŁĄCZ" - podanie impulsu na zamknięcie rozłącznika; "ROZŁĄCZ” - podanie impulsu na otwarcie rozłącznika; Wybór sterowania rozłącznikiem odbywa się przy pomocy przełącznika wyboru sterowania (15): 1. ZDALNE - sterowane łącznikiem zdalnie (radiowo)0. WYŁĄCZONE - sterowanie odstawione 2. MIEJSCOWE - manewrowanie łącznikiem za pomocą przycisków na pulpicie sterowniczym SO-2 Szczegółowe informacje dotyczące napędu zawarte są w Dokumentacji DTR. Napędy silnikowe NSP-8 z układem telemechaniki Budowa Wał główny napędu Klucz baskwilowy do otwierania płyt Korba napędu ręcznego Obudowa napędu Blokada otwarcia drzwi Zacisk do uziemienia obudowy napędu Pulpit sterowniczy SO-2 Miejsce na założenie kłódki do blokady mechanicznej Gniazdo napędu ręcznego Przyciski sterowania lokalnego (Załączenie/Wyłączenie) Przełącznik wyboru sterowania (Zdalne/Odstawione/Lokalne) Blokada dźwigni napędu ręcznego Dźwignia blokady napędu ręcznego Płyta montażowa z aparaturą Zabezpieczenie nadmiarowo prądowe główne z rozł. bezp. Tytan (2A) Sygnalizator zwarć SZN-1 (opcja w zależności od typu sterownika) Regulator temperatury Zamek baskwilowy do otwierania płyt Akumulatory Grzałka Motoreduktor Krańcówki sygnalizacji położenia wału napędu Wskaźnik optyczny położenia wału (przy wale głównym 1) Schematy elektryczne Tabliczka znamionowa Wyłącznik zasilania napędu 24V DC Sterownik obiektowy( w zależności od producenta) Miejsce do zabudowy radia Zamek z możliwością założenia kłódki Zasada działania Napęd NSP-8 zabudowany jest w obudowie z blachy aluminiowej malowanej proszkowo z izolacją termiczną, (może być również wykonany z blachy nierdzewnej na specjalne zamówienie), dodatkowo posiada zamek typu Master Key z możliwością zamknięcia na kłódkę. Konstrukcja napędu umożliwia obsługę napędu z poziomu ziemi. Napęd mocowany jest do żerdzi w taki sposób, aby umożliwić połączenia wałka głównego napędu NSP z korbą napędu rozłącznika. Cięgna łączące rozłącznik i napęd NSP-8 dostarczane są w kpl. napędu. Napęd wyposażony jest w silnik i jednostopniową przekładnię zębatą oraz elektryczny układ sterowania.Manewrowanie rozłącznikiem polega na wykonaniu przez wałek główny napędu obrotu o kąt 180°. Do prawidłowej pracy, napęd NSP-8 wymaga zewnętrznego zasilania 230V z transformatora potrzeb własnych, zabudowanego na stanowisku słupowym. Ponadto napęd elektryczny wyposażony jest w sterownik obiektowy produkcji Mikronika, Elkomtech, Instytut Gdańsk, dodatkowo może być wyposażony w sygnalizator zwarć doziemnych i międzyfazowych np. SZN-1, SZK-030/B lub inny typ o określonych wymiarach. Schemat połączenia napędu NSP-8 ze sterownikiem oraz częścią płyty montażowej pokazany jest w części dokumentacji DTR napędu. Przed przystąpieniem do czynności łączeniowych za pomocą sterowania zdalnego lub sterowania z pulpitu skrzynki sterowniczej należy zapoznać się z obsługą napędu ręcznego, w szczególności z możliwością blokady mechanicznej napędu, która szczegółowo opisana jest w dokumentacji DTR.Manewrowanie rozłącznikiem może odbywać się zdalnie lub elektrycznie z pulpitu sterowniczego SO-2. Na pulpicie SO-2 skrzynki sterowniczej znajdują się przyciski (10): "ZAMKNIJ" - podanie impulsu na zamknięcie rozłącznika; "ROZŁĄCZ” - podanie impulsu na otwarcie rozłącznika; Wybór sterowania rozłącznikiem odbywa się przy pomocy przełącznika wyboru sterowania (11): 1. ZDALNE - sterowane łącznikiem zdalnie (radiowo)0. WYŁĄCZONE - sterowanie odstawione bez możliwości sterowania zdalnie i miejscowo2. MIEJSCOWE - manewrowanie łącznikiem za pomocą przycisków (10) na pulpicie sterowniczym SO-2 Szczegółowe informacje dotyczące napędu zawarte są w Dokumentacji DTR. Szafy obiektowe serii SO do zdalnego nadzoru łączników w sieciach Smard Grid Szafy obiektowe „SO” przeznaczone są do kompleksowej obsługi łączników zdalnie sterowanych produkcji ZPUE. Obudowa szafy obiektowej wykonana jest z blachy aluminiowej malowanej proszkowo, w obudowie szafy zastosowane specjalny system odwadniający i zapobiegający przedostawaniu się zanieczyszczeń do wnętrza. Drzwi obudowy szafy wyposażone są zamek typu Master-Key z możliwością założenia kłódki oraz w blokadę zapobiegającą przed przypadkowym zamknięciem. Szafy obiektowe mogą być wyposażone w gniazdo serwisowe 230V AC, oświetlenie wewnętrzne, grzałkę o mocy 30W oraz wentylator wyciągowy. W dnie szafy obiektowej zabudowane są metalowe dławice o średnicy fi 36 i fi 29 przez które wprowadzane są przewody sterownicze z napędu rozłącznika, przewód antenowy oraz zasilanie z transformatora potrzeb własnych lub innych źródeł zasilania, (dławice dopasowywane są indywidualnie na etapie produkcji). W szafach obiektowych zabudowywane są sterowniki polowe typu Ex-mBEL; SO-52v-21-xxx; USP-120/x oraz inne dostępne na rynku, oraz moduły komunikacyjne dowolnego producenta które integrują następujące funkcje: pomiarowe, zabezpieczeniowe, sterownicze napędami silnikowymi, telemechaniki, automatyki i wielokanałowego rejestratora zakłóceń jak również do zbierania i przetwarzania informacji o parametrach sieci i występujących zdarzeniach, jak również zapewniają odpowiednią komunikację z systemem SCADA.Szczegółowy opis funkcjonalny sterowników oraz modułów komunikacyjnych zawarty jest w oddzielnych dokumentacjach sterowników i modemów, które są do udostępnienia przez ZPUE S.A. po zwróceniu się z zapytaniem lub do producenta sterownika. Zgodność z normami: PN-EN 62271-1 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza – Cześć 1: Postanowienia wspólne PN-EN 61439-1:2011 - Rozdzielnice i sterownice niskonapięciowe - Część 1: Postanowienia ogólne; PN-EN 60529:2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN 60439-5:2008 - Rozdzielnice i sterownice niskonapięciowe - Część 5: Wymagania szczegółowe dotyczące zestawów do rozdziału energii w sieciach publicznych PN-EN ISO 1461:2011 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN ISO 12944-2:2001P - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk PN-EN 60529: 2003 - Stopnie ochrony zapewnianej przez obudowy (Kod IP) i normy związane PN-EN 62262:2003 - Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (Kod IK) PN-EN 61140:2005/A1:2008 - Ochrona przed porażenim prądem elektrycznym – Wspólne aspekty instalacji i urządzeń PN-EN ISO 12944-2:2001P - Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich – Część 2: Klasyfikacja środowisk Parametry szaf obiektowych SO Napięcie znamionowe zasilania ze źródła prądu przemiennego 230VAC Napięcie znamionowe zasilania układów wewnętrznych 24/12VDC Stopień ochrony IP54 (64*) Zakres temperatury otoczenia -40°C +60°C Możliwość zabudowy modułów transmisji GPRS/TETRA/NET-MAN/TRUNKING Masa własna 35-50kg* * Masa własna uzależniona od wariantu wyposażenia, i ilości obsługiwanych łączników * Stopień IP możliwy do wykonania w zależności od potrzeb klienta * Możliwe wykonanie z zasilaniem zewnętrznym 110VAC Schemat blokowy szafy obiektowej „SO” Komunikacja z centrami nadzoru w ramach sieci Smart Grid Szafa obiektowa SO1-THO-T1 ze sterownikiem SO-54SR-3xx Szafa obiektowa SO-5-THO-T1 ze sterownikiem Ex-micro_xx Szafa obiektowa SO1_2-THO-T1 ze sterownikiem SO-54SR-4xx Pobierz Karta katalogowa Napędy silnikowe.pdf
Łączniki są aparatami trójbiegunowymi o wspólnym napędzie. Każdy biegun wyposażony jest w dwa izolatory wsporcze - stały i ruchomy. Łączniki wyposażone mogą być w izolatory porcelanowe, kompozytowe z żywic cykloalifatycznych lub silikonowych w osłonie z gumy HTV. Do izolatorów przytwierdzone są uchwyty z zespołami styków głównych. Styki główne wykonane są z profilowanych płaskowników miedzianych dodatkowo zabezpieczonych poprzez cynowanie. Konstrukcja styków umożliwia ich samonaprowadzanie oraz zapewnia dużą powierzchnię przylegania i siłę docisku. Aparaty standardowo wyposażone są w zaciski prądowe które umożliwiają przyłącze linii napowietrznej przewodów elektroenergetycznych aluminiowych z izolacją lub gołych o przekroju 16 - 95 mm (wykonanie specjalne umożliwia podłączenie przewodów o przekroju 120, 185 mm.), ale informacja musi być podana na etapie składania zamówienia, lub zapytania ofertowego. Dodatkowo aparaty z uziemnikami są wyposażone w elastyczny styk, który przejmuje skutki zginania przewodu na ruchomym biegunie aparatu. Łączniki o budowie modułowej mogą być rozbudowywane o dodatkowe elementy takie jak: ograniczniki przepięć, dodatkowe izolatory wsporcze, jak również mogą być montowane w pozycji horyzontalnej (poziomej) i wertykalnej (pionowej). Charakterystyka widoczna bezpieczna przerwa izolacyjna, bezawaryjna praca w ekstremalnych warunkach atmosferycznych, niskie zużycie i zredukowanie starzenia się wszystkich aktywnych komponentów spowodowane zastosowaniem najwyższej jakości elementów łączeniowych, posiadają najwyższe właściwości elektryczne i mechaniczne wg najnowszych norm PN-EN. Łączniki z ograniczoną zdolnością łączeniową 25A w wersji ramowej Zgodność z normami: PN-EN 62271-103 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52 kV włącznie.” PN-EN 62271-1:2009+A1:2011 - Wysokonapięciowa aparaturę rozdzielczą i sterowniczą - Część 1: Postanowienia wspólne. PN-EN 62271-102:2005; PN-EN 62271-102:2005/A1:2011 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 102: „Odłączniki i uziemniki wysokiego napięcia prądu przemiennego” PN-EN ISO 1461 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN 61140:2005/A1 - Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń Parametry łączników RN III 24(36)/4; RUN III 24(36)/4; ON III 24(36)/4; OUN III 24(36)/4 Typ łącznika RUN (RN) RUN (RN) OUN (ON) OUN (ON) Napięcie znamionowe Ur 24(25)kV 36kV 24(25)kV 36kV Częstotliwość znamionowa - liczba faz fr 50 Hz-3 50 Hz-3 50 Hz-3 50 Hz-3 Znamionowe napięcie wytrzymywane o częstotliwości sieciowej na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo - bezpiecznej przerwy izolacyjnej 50kV60kV 70kV80kV 50kV60kV 70kV80kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo - bezpiecznej przerwy izolacyjnej 125kV145kV 170kV195kV 125kV145kV 170kV195kV Prąd znamionowy ciągły Ir 400A 400A 400A 400A Prąd znamionowy krótkotrwały wytrzymywany Ik 16kA (1s) 16kA (1s) 16kA (1s) 16kA (1s) Prąd znamionowy szczytowy wytrzymywany Ip 40kA 40kA 40kA 40kA Prąd znamionowy załączeniowy zwarciowy Ima 2,5kA 2,5kA ----- ----- Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności Iload 25A 25A ----- ----- Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej Iloop 25A 25A ----- ----- Prąd znamionowy wyłączeniowy ładowania kabli Icc 16A 10A ----- ----- Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) 5000 5000 5000 5000 Temperatura pracy - 40°C+50°C - 40°C+50°C - 40°C+50°C - 40°C+50°C Klasa elektryczna E3 E3 ----- ----- * Parametry podano dla łącznika z biegunami nieruchomymi Rozłącznik i odłączniki posiadają Certyfikat Zgodności jednostki akredytowanej: Instytutu Elektrotechniki w Warszawie. Widok, wymiary i budowa łączników Widok, wymiary i budowa łączników modułowych * Wymiary dotyczą łączników 36 kV rama rozłącznika (belka) izolator wsporczy styki główne rozłącznika styki ruchome migowe wspornik ruchomy szabla styku migowego styk uziemnika konstr. wsporcza uziemnika dźwignia napędu rozłącznika zacisk przyłączeniowy element wahliwy z zaciskiem przyłączeniowym Widok, wymiary i budowa łączników ramowych * Wymiary dotyczą łączników 36 kV rama rozłącznika (belka) izolator wsporczy styki główne rozłącznika styki ruchome migowe wspornik ruchomy szabla styku migowego styk uziemnika konstr. wsporcza uziemnika dźwignia napędu rozłącznika zacisk przyłączeniowy element wahliwy z zaciskiem przyłączeniowym Łączniki z ograniczoną zdolnością łączeniową Łączniki z ograniczoną zdolnością łączeniową - oznaczenia łączników RUN III 24/4 P oznacza rozłącznik z uziemnikiem napowietrzny trójbiegunowy na napięcie znamionowe 24 kV i znamionowy prąd ciągły 400 A. ON III 24/4 P-z oznacza odłącznik napowietrzny trójbiegunowy, w wykonaniu ramowym, napięcie znamionowe 24 kV prąd ciągły 400 A, izolatory porcelanowe koloru zielonego. RUN III 24/4 W-S-H rozłącznik z uziemnikiem napowietrzny trójbiegunowy, w wykonaniu modułowym napięcie znamionowe 24kV prąd ciągły 400A, łączeniowy 25A, izolatory kompozytowe w osłonie gumy silikonowej, do zamocowania w wersji horyzontalnej pod przewodami linii SN * dotyczy tylko łączników W-modułowych, uwaga ZPUE S.A. zaleca stosować łączniki w wykonaniu H- horyzontalnym, w układzie V-wertykalnym, tylko w szczególnych przypadkach gdzie nie ma możliwości zastosować wykonania w układzie H-horyzontalnym. Łączniki ramowe Odłącznik ON III 24/4 P(S)(K) P (51,5 kg)S (41,3 kg)K (47,5 kg) Odłącznik z uziem. OUN III 24/4 P(S)(K) P (53,5 kg)S (43,3 kg)K (49,5 kg) Rozłącznik RN III 24/4 P(S)(K) P (51,7 kg)S (41,5 kg)K (47,7 kg) Rozłącznik z uziem. RUN III 24/4 P(S)(K) P (53,7 kg)S (43,5 kg)K (49,7 kg) Odłącznik ON III 36/4 P(S)(K) P (68,7 kg)S (53,3 kg)K (59,5 kg) Odłącznik z uziem. OUN III 36/4 P(S)(K) P (73,3 kg)S (55,3 kg)K (64,1 kg) Rozłącznik RN III 36/4 P(S)(K) P (69,0 kg)S (53,8 kg)K (59,8 kg) Rozłącznik z uziem. RUN III 36/4 P(S)(K) P (73,7 kg)S (55,7 kg)K (64,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe w wersji podstawowej (Horyzontalnej) Odłącznik ON III 24/4 W-S(K)(P)-H P (59,5 kg)S (49,3 kg)K (57,5 kg) Odłącznik z uziem. OUN III 24/4 W-S(K)(P)-H P (61,5 kg)S (51,5 kg)K (58,5 kg) Rozłącznik RN III 24/4 W-S(K)(P)-H P (61,5 kg)S (51,5 kg)K (59,5 kg) Rozłącznik z uziem. RUN III 24/4 W-S(K)(P)-H P (63,5 kg)S (53,3 kg)K (60,0 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe w wersji podstawowej (Wertykalnej) Odłącznik ON III 24/4 W-S(K)(P)-V P (59,5 kg)S (49,3 kg)K (57,5 kg) Odłącznik z uziem. OUN III 24/4 W-S(K)(P)-V P (61,5 kg)S (51,5 kg)K (58,5 kg) Rozłącznik RN III 24/4 W-S(K)(P)-H P (61,5 kg)S (51,5 kg)K (59,5 kg) Rozłącznik z uziem. RUN III 24/4 W-S(K)(P)-V P (63,5 kg)S (53,3 kg)K (60,0 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej) Odłącznik ON III 24/4 o W-S(K)(P)-H P (65,5 kg)S (55,3 kg)K (63,5 kg) Odłącznik z uziem. OUN III 24/4 o W-S(K)(P)-H P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik RN III 24/4 o W-S(K)(P)-H P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik z uziem. RUN III 24/4 o W-S(K)(P)-H P (69,5 kg)S (59,3 kg)K (67,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę izolatorów wsporczych w wersji (Horyzontalnej) Odłącznik ON III 24/4 i W-S(K)(P)-H P (65,5 kg)S (55,3 kg)K (63,5 kg) Odłącznik z uziem. OUN III 24/4 i W-S(K)(P)-H P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik RN III 24/4 i W-S(K)(P)-H P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik z uziem. RUN III 24/4 i W-S(K)(P)-H P (69,5 kg)S (59,3 kg)K (67,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Wertykalnej) Odłącznik ON III 24/4 o W-S(K)(P)-V P (65,5 kg)S (55,3 kg)K (63,5 kg) Odłącznik z uziem. OUN III 24/4 o W-S(K)(P)-V P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik RN III 24/4 o W-S(K)(P)-V P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik z uziem. RUN III 24/4 o W-S(K)(P)-V P (69,5 kg)S (59,3 kg)K (67,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę izolatorów wsporczych w wersji (Wertykalnej) Odłącznik ON III 24/4 i W-S(K)(P)-V P (65,5 kg)S (55,3 kg)K (63,5 kg) Odłącznik z uziem. OUN III 24/4 i W-S(K)(P)-V P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik RN III 24/4 i W-S(K)(P)-V P (67,5 kg)S (57,3 kg)K (65,5 kg) Rozłącznik z uziem. RUN III 24/4 i W-S(K)(P)-V P (69,5 kg)S (59,3 kg)K (67,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z komorami powietrznymi 100A w wersji (Horyzontalnej) Rozłącznik RN III 24/4-100A W-S(K)(P)-H P (63,5 kg)S (53,3 kg)K (61,5 kg) Rozłącznik z uziem. RUN III 24/4-100A W-S(K)(P)-H P (65,5 kg)S (55,5 kg)K (62,0 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z komorami powietrznymi 100A w wersji (Wertykalnej) Rozłącznik RN III 24/4-100A W-S(K)(P)-V P (63,5 kg)S (53,3 kg)K (61,5 kg) Rozłącznik z uziem. RUN III 24/4-100A W-S(K)(P)-V P (65,5 kg)S (55,5 kg)K (62,0 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej) Rozłącznik RN III 24/4-100A o W-S(K)(P)-H P (69,5 kg)S (59,5 kg)K (67,5 kg) Rozłącznik z uziem. RUN III 24/4-100A o W-S(K)(P)-H P (71,5 kg)S (61,3 kg)K (69,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Wertykalnej) Rozłącznik RN III 24/4-100A o W-S(K)(P)-V P (69,5 kg)S (59,5 kg)K (67,5 kg) Rozłącznik z uziem. RUN III 24/4-100A o W-S(K)(P)-V P (71,5 kg)S (61,3 kg)K (69,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe dla 36 kV w wersji podstawowej (Horyzontalnej) Odłącznik ON III 36/4 W-S(K)(P)-H P (64,0 kg)S (54,3 kg)K (62,5 kg) Odłącznik z uziem. OUN III 36/4 W-S(K)(P)-H P (66,5 kg)S (56,5 kg)K (63,5 kg) Rozłącznik RN III 36/4 W-S(K)(P)-H P (66,5 kg)S (56,5 kg)K (64,5 kg) Rozłącznik z uziem. RUN III 36/4 W-S(K)(P)-H P (68,5 kg)S (58,5 kg)K (65,0 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Łączniki modułowe dla 36 kV z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej) Odłącznik ON III 36/4 o W-S(K)(P)-H P (73,5 kg)S (64,8 kg)K (72,5 kg) Rozłącznik RN III 36/4 o W-S(K)(P)-H P (77,5 kg)S (66,0 kg)K (75,0 kg) Odłącznik z uziem. OUN III 36/4 o W-S(K)(P)-H P (76,5 kg)S (67,3 kg)K (75,0 kg) Rozłącznik z uziem. RUN III 36/4 o W-S(K)(P)-H P (79,5 kg)S (68,5 kg)K (77,5 kg) Uwaga: Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie. Pobierz Karta katalogowa Łączniki z ograniczoną zdolnością łączeniową 25A.pdf Karta katalogowa Napędy ręczne dla rozłączników.pdf
Rozłączniki napowietrzne modułowe typu RN III 24/4-100A (RUN III 24/4-100A) są aparatami do stosowania w napowietrznych sieciach rozdzielczych 15 i 20 kV i przeznaczone są do rozłączania i łączenia prądu obciążenia do 100A. Prąd znamionowy ciągły 400A. Rozłączniki składają się z trzech niezależnych biegunów osadzonych na wspólnym wale. Odległość między poszczególnymi biegunami może być regulowana w zakresie 450 - 650 mm. Modułowa budowa aparatu umożliwia montaż poszczególnych elementów - belka nośna, bieguny, napęd - na stanowisku słupowym bez użycia ciężkiego sprzętu. Budowa aparatu umożliwia jego zabudowę na standardowej żerdzi bez dodatkowych konstrukcji wsporczych.Łączniki wyposażone są w izolatory kompozytowe z rdzeniem poliwęglanowym w osłonie z gumy HTV typu HASDI. Styki główne wykonane są z profilowanych płaskowników miedzianych dodatkowo zabezpieczonych poprzez srebrzenie lub cynowanie, w zależności od standardów ZE. Do izolatorów zamontowane są zespoły stykowe z powietrzną komorą gaszeniową. Do izolatorów ruchomych zamontowane są zespoły stykowe ze stykiem rozłączającym i mechanizmem sprężynowym. Bieguny są łożyskowane tulejami mosiężnymi.Przyłącze linii napowietrznej standardowo pozwala na zamocowanie przewodów elektroenergetycznych aluminiowych z izolacją lub gołych o przekroju 16 - 95 mm2 (wykonanie specjalne umożliwia podłączenie przewodów o przekroju 120 mm2). Elastyczny styk przejmuje skutki zginania na ruchomym biegunie aparatu. Konstrukcja aparatów pozwala na rozbudowę pracujących urządzeń o dodatkowe moduły - uziemniki, komorę gaszeniową, ograniczniki przepięć lub dodatkowe izolatory - pozwalając na konfigurowanie w zależności od potrzeb. Rozłączniki mogą być zabudowane w pozycji horyzontalnej (poziomej) lub wertykalnej (pionowej). Rozłączniki przystosowane są do sterowania zdalnego z napędami serii NSP-7/SO-2 i NSP-8/SO2 jak również ręcznego przy użyciu korby która znajduje się w napędzie, lub tylko napędem ręcznym (bez silnika). Rozłączniki mają dopuszczenie do stosowania we wszystkich Spółkach Dystrybucyjnych (ZE), rozłączniki mogą być wyposażone w przekładniki prądowe typu AGCE-24 lub CSO które służą do wykrywania prądów zwarciowych w sieciach SN. Charakterystyka Widoczna bezpieczna przerwa izolacyjna, Bezawaryjna praca w ekstremalnych warunkach atmosferycznych , Niskie zużycie i zredukowanie starzenia się wszystkich aktywnych komponentów spowodowane zastosowaniem najwyższej jakości elementów łączeniowych, posiadają najwyższe właściwości elektryczne i mechaniczne wg. normy 62271-103, Możliwość rozbudowy o dodatkowe podzespoły np. przekładniki prądowe, ograniczniki przepięć, Wysokie prądy łączeniowe 100A bez konieczności wyłączania całego ciągu liniowego. Parametry rozłącznika RN i RUN Zgodność z normami: PN-EN 62271-103 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103 : Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52 kV włącznie.” PN-EN 62271-1:2009+A1:2011 - Wysokonapięciowa aparaturę rozdzielczą i sterowniczą - Część 1: Postanowienia wspólne. PN-EN 62271-102:2005; PN-EN 62271-102:2005/A1:2011 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 102: „Odłączniki i uziemniki wysokiego napięcia prądu przemiennego” PN-EN ISO 1461 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN 61140:2005/A1 - Ochrona przed porażeniem prądem elektrycznym Wspólne aspekty instalacji i urządzeń Parametry rozłączników RN III 24/4-100A i RUN III 24/4-100A Napięcie znamionowe Ur 24(25)kV Częstotliwość znamionowa - liczba faz fr 50 Hz-3 Znamionowe napięcie wytrzymywane o częstotliwości sieciowej - na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo - bezpiecznej przerwy izolacyjnej 50kV 60kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo - bezpiecznej przerwy izolacyjnej 125kV145kV Prąd znamionowy ciągły Ir 400A Prąd znamionowy krótkotrwały wytrzymywany Ik 16kA (1s) Prąd znamionowy szczytowy wytrzymywany Ip 40kA Prąd znamionowy załączeniowy zwarciowy Ima 16kA Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności Iload 100A Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej Iloop 100A Prąd znamionowy wyłączeniowy ładowania kabli Icc 20A Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) 5000 Temperatura pracy - 40°C + 60°C Klasa elektryczna E3 Rozłącznik posiada Certyfikat Zgodności jednostki akredytowanej: Instytutu Elektrotechniki w Warszawie. Widok, wymiary i budowa Rama rozłącznika (belka) Izolator wsporczy Styki główne rozłącznika Styki ruchome migowe Wspornik ruchomy Element do zamocowania komory Komora powietrzna 100A Przewód łączący Dźwignia napędu rozłącznika Zacisk przyłączeniowy Element wahliwy z zaciskiem przyłączeniowym Widok komory łączeniowej 100 A Rozłącznik zamknięty Rozłącznik otwarty Pobierz Karta katalogowa Rozłączniki RN i RUN z komorami powietrznymi o prądzie łączeniowym 100A.pdf Karta katalogowa Napędy ręczne dla rozłączników.pdf
Rozłączniki typu RPN III 24/400 i RPN III 24/400-W występują w dwóch wariantach (ramowy w oznaczeniu RPN III 24/400 oraz w wersji modułowej w oznaczeniu RPN III 24/400-W, składają się z trzech niezależnych biegunów osadzonych na wspólnym wale napędowym. Odpowiednio wytrzymała konstrukcja zapewnia dużą niezawodność i trwałość. Budowa umożliwia bezpośrednio połączenie przewodów liniowych z rozłącznikiem. Każdy biegun wyposażony jest w izolatory kompozytowe z rdzeniem poliwęglanowym w osłonie z gumy HTV lub z żywic cykloalifatycznych. Odległość między poszczególnymi biegunami może być regulowana w zakresie 445-650mm. ale tylko w przypadku rozłącznika o budowie modułowej, w wersji ramowej ma stałą odległość pomiędzy biegunami która wynosi 435mm. Modułowa budowa aparatu umożliwia jego zabudowę na żerdziach E, EM, ŻN, BSW, lub kratowych bez dodatkowych konstrukcji wsporczych. Jeden izolator jest zamocowany na stałe na biegunie, natomiast drugi izolator zamontowany jest na wsporniku ruchomym. Zamontowane zaciski prądowe standardowo pozwalają na zamocowanie przewodów elektroenergetycznych aluminiowych z izolacją lub gołych o przekroju 16 ÷ 95 mm2. Styki główne posiadają konstrukcję szczękową. Styki wykonane są z profilowanych płaskowników miedzianych połączonych w sposób nierozłączny przez nitowanie oraz z zamontowanej w miseczkach stabilizacyjnych sprężyny co powoduje stałą siłę docisku i bardzo dobre połączenie powierzchni stykowej. Elementy styków są zabezpieczone powierzchniowo poprzez srebrzenie co umożliwia długą prace i zabezpiecza przed korozyjnym oddziaływaniem środowiska. Styki pomocnicze pracujące równolegle ze stykami głównymi otwierają się po otwarciu styków głównych i osiągnięciu bezpiecznej między nimi odległości. Konstrukcja styków pomocniczych i komór gaszeniowych umożliwia załączanie i rozłączanie prądów roboczych do 400A. Rozłączniki przystosowane są do sterowania zdalnego z napędami serii NSP-7/SO-2 i NSP-8/SO2 jak również ręcznego przy użyciu korby, która znajduje się w napędzie lub tylko napędem ręcznym (bez silnika). Rozłączniki serii RPN mają dopuszczenie do stosowania we wszystkich Spółkach Dystrybucyjnych (ZE), rozłączniki mogą być wyposażone w przekładniki prądowe typu AGCE-24 lub CSO, które służą do wykrywania prądów zwarciowych w sieciach SN. Charakterystyka Widoczna bezpieczna przerwa izolacyjna Bezawaryjna praca w ekstremalnych warunkach atmosferycznych Niskie zużycie i zredukowanie starzenia się wszystkich aktywnych komponentów spowodowane zastosowaniem najwyższej jakości elementów łączeniowych, posiadają najwyższe właściwości elektryczne i mechaniczne wg. normy 62271-103 Możliwość rozbudowy o dodatkowe podzespoły np. przekładniki prądowe, ograniczniki przepięć. Dzięki wariantowej budowie aparatów można konfigurować węzły sieciowe, istnieje możliwość zabudowy trzech rozłączników na jednym stanowisku słupowym. Parametry rozłącznika RPN Zgodność z normami: PN-EN 62271-103:2011 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103 : Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52 kV włącznie.” PN-EN 62271-1:2009+A1:2011 - Wysokonapięciowa aparaturę rozdzielczą i sterowniczą - Część 1: Postanowienia wspólne. PN-EN 62271-102:2005; PN-EN 62271-102 :2005/A1:2011 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 102: „Odłączniki i uziemniki wysokiego napięcia prądu przemiennego” PN-EN ISO 1461:2011 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową PN-EN 61140:2005/A1 - Ochrona przed porażeniem prądem elektrycznym Wspólne aspekty instalacji i urządzeń Parametry rozłącznika RPN Napięcie znamionowe Ur 24(25)kV Częstotliwość znamionowa - liczba faz fr 50 Hz-3 Znamionowe napięcie wytrzymywane o częstotliwości sieciowej - na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo - bezpiecznej przerwy izolacyjnej 65kV75kV Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo - bezpiecznej przerwy izolacyjnej 125kV145kV Prąd znamionowy ciągły Ir 400A Prąd znamionowy krótkotrwały wytrzymywany Ik 16kA (1s) Prąd znamionowy szczytowy wytrzymywany Ip 40kA Prąd znamionowy załączeniowy zwarciowy Ima 16kA Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności Iload 400A Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej Iloop 400A Prąd znamionowy wyłączeniowy ładowania kabli Icc 30A Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie) 5000 Temperatura pracy - 40°C + 60°C Klasa elektryczna E3 Rozłącznik posiada Certyfikat Zgodności jednostki akredytowanej: Instytutu Elektrotechniki w Warszawie. Widok, wymiary i budowa RPN III 24/400-W Widok, wymiary i budowa RPN III 24/400 rama rozłącznika (belka) izolator wsporczy styki główne rozłącznika styki ruchome pomocnicze wspornik ruchomy styki równoległe napędzające komorę biegun z komorą próżniową prowadnica talerzowa dźwignia napędu rozłącznika zacisk przyłączeniowy element wahliwy z zaciskiem przyłączeniowym Wyposażenie dodatkowe, sygnalizacja i pomiar prądu Każdy rozłącznik RPN można doposażyć w przekładniki prądowe typu AGCE, stanowi to nowe rozwiązanie w zakresie pomiarów prądu dla ochrony i nadzoru sieci elektroenergetycznych średniego napięcia. Przekładnik prądowy typu AGCE-24 jest przeznaczony do sieci napowietrznych o napięciu 15, 20kV. Może być on wykorzystywany do zabezpieczeń lub sygnalizacji o przepływie prądu zwarciowego, może również służyć do pomiaru prądu w linii SN. Droga upływu odpowiada napięciu izolacji 24kV dla największego poziomu zanieczyszczeń i wynosi 31mm/1kV. Przekładnik wykonany jest zgodnie z obowiązującymi normami: Parametry przekładników AGCE-24 Najwyższe napięcie dopuszczalne 24kV Znamionowe napięcie probiercze izolacji 50kV Znamionowe napięcie probiercze udarowe 125kV Znamionowy prąd pierwotny Ipr (Zakres) 200A - 400A Znamionowy prąd wtórny Isr 1A Wytrzymałość termiczna i dynamiczna Ith/Idyn 16/40kA Moc 2VA Klasa dokładności 2% Długość przewodu 10mb. Gabaryty przekładników AGCE-24 Pobierz Karta katalogowa Rozłączniki RPN z komorami próżniowymi dla Smart Grid.pdf Karta katalogowa Napędy ręczne dla rozłączników.pdf
