Łączniki z ograniczoną zdolnością łączeniową 25A w wersji ramowej i modułowej

Budowa i charakterystyka

Łączniki są aparatami trójbiegunowymi o wspólnym napędzie. Każdy biegun wyposażony jest w dwa izolatory wsporcze - stały i ruchomy. Łączniki wyposażone mogą być w izolatory porcelanowe, kompozytowe z żywic cykloalifatycznych lub silikonowych w osłonie z gumy HTV. Do izolatorów przytwierdzone są uchwyty z zespołami styków głównych. Styki główne wykonane są z profilowanych płaskowników miedzianych dodatkowo zabezpieczonych poprzez cynowanie. Konstrukcja styków umożliwia ich samonaprowadzanie oraz zapewnia dużą powierzchnię przylegania i siłę docisku.

Aparaty standardowo wyposażone są w zaciski prądowe które umożliwiają przyłącze linii napowietrznej przewodów elektroenergetycznych aluminiowych z izolacją lub gołych o przekroju 16 - 95 mm (wykonanie specjalne umożliwia podłączenie przewodów o przekroju 120, 185 mm.), ale informacja musi być podana na etapie składania zamówienia, lub zapytania ofertowego. Dodatkowo aparaty z uziemnikami są wyposażone w elastyczny styk, który przejmuje skutki zginania przewodu na ruchomym biegunie aparatu.

Łączniki o budowie modułowej mogą być rozbudowywane o dodatkowe elementy takie jak: ograniczniki przepięć, dodatkowe izolatory wsporcze, jak również mogą być montowane w pozycji horyzontalnej (poziomej) i wertykalnej (pionowej).

Charakterystyka

widoczna bezpieczna przerwa izolacyjna,
bezawaryjna praca w ekstremalnych warunkach atmosferycznych,
niskie zużycie i zredukowanie starzenia się wszystkich aktywnych komponentów spowodowane zastosowaniem najwyższej jakości elementów łączeniowych, posiadają najwyższe właściwości elektryczne i mechaniczne wg najnowszych norm PN-EN.

Łączniki z ograniczoną zdolnością łączeniową 25A w wersji ramowej

Zgodność z normami:

PN-EN 62271-103:2011 - Wysokonapięciowa aparatura rozdzielcza i sterownicza - Część 103: Rozłączniki o napięciu znamionowym wyższym niż 1kV do 52 kV włącznie.”
PN-EN 62271-1:2009+A1:2011 - Wysokonapięciowa aparaturę rozdzielczą i sterowniczą - Część 1: Postanowienia wspólne.
PN-EN 62271-102:2005; PN-EN 62271-102:2005/A1:2011 - „Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 102: „Odłączniki i uziemniki wysokiego napięcia prądu przemiennego”
PN-EN ISO 1461:2011 - Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową
PN-EN 61140:2005/A1 - Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń

Parametry łączników RN III 24(36)/4; RUN III 24(36)/4; ON III 24(36)/4; OUN III 24(36)/4
Typ łącznika	RUN (RN)	RUN (RN)	OUN (ON)	OUN (ON)
Napięcie znamionowe U_r	24(25)kV	36kV	24(25)kV	36kV
Częstotliwość znamionowa - liczba faz f_r	50 Hz-3	50 Hz-3	50 Hz-3	50 Hz-3
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej na sucho i pod deszczem -1min. Ud - do ziemi i międzyfazowo - bezpiecznej przerwy izolacyjnej	50kV 60kV	70kV 80kV	50kV 60kV	70kV 80kV
Znamionowe napięcie wytrzymywane udarowe piorunowe 1,2/50ms Up - do ziemi i między fazowo - bezpiecznej przerwy izolacyjnej	125kV 145kV	170kV 195kV	125kV 145kV	170kV 195kV
Prąd znamionowy ciągły I_r	400A (800A*)	400A (800A*)	400A (800A*)	400A (800A*)
Prąd znamionowy krótkotrwały wytrzymywany I_k	16kA (1s)	16kA (1s)	16kA (1s)	16kA (1s)
Prąd znamionowy szczytowy wytrzymywany I_p	40kA	40kA	40kA	40kA
Prąd znamionowy załączeniowy zwarciowy I_ma	16kA	16kA	16kA	16kA
Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności I_load	25A	25A	-----	-----
Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej I_loop	25A	25A	-----	-----
Prąd znamionowy wyłączeniowy ładowania kabli I_cc	20A	10A	-----	-----
Trwałość mechaniczna (cykl rozumiany jako otwarcie i zamknięcie)	5000	5000	2000	2000
Temperatura pracy	- 40°C +50°C	- 40°C +50°C	- 40°C +50°C	- 40°C +50°C
Klasa elektryczna	E3	E3	-----	-----

* Parametry podano dla łącznika z biegunami nieruchomymi

Rozłącznik i odłączniki posiadają Certyfikat Zgodności jednostki akredytowanej: Instytutu Elektrotechniki w Warszawie.

Widok, wymiary i budowa łączników

Widok, wymiary i budowa łączników modułowych

* Wymiary dotyczą łączników 36 kV

rama rozłącznika (belka)
izolator wsporczy
styki główne rozłącznika
styki ruchome migowe
wspornik ruchomy
szabla styku migowego
styk uziemnika
konstr. wsporcza uziemnika
dźwignia napędu rozłącznika
zacisk przyłączeniowy
element wahliwy z zaciskiem przyłączeniowym

Widok, wymiary i budowa łączników ramowych

* Wymiary dotyczą łączników 36 kV

rama rozłącznika (belka)
izolator wsporczy
styki główne rozłącznika
styki ruchome migowe
wspornik ruchomy
szabla styku migowego
styk uziemnika
konstr. wsporcza uziemnika
dźwignia napędu rozłącznika
zacisk przyłączeniowy
element wahliwy z zaciskiem przyłączeniowym

Łączniki z ograniczoną zdolnością, prąd znamionowy ciągły 800A

Budowa łączników nawiązuje do znanych rozwiązań stosowanych w energetyce od lat. Zmodyfikowany układ stykowy pozwala na zwiększenie zdolności przesyłowych i łączeniowych. Zastosowanie napędowych izolatorów silikonowych eliminuje ryzyko uszkodzeń tego elementu. Blokada wału głównego uniemożliwiająca błędne wykonanie czynności łączeniowych zdecydowanie podnosi bezpieczeństwo obsługi aparatu. Łączniki mogą być wyposażone w izolatory porcelanowe, kompozytowe z żywic cykloalifatycznych lub w osłonie silikonowej z gumy HTV. Zastosowanie elementów stykowych ze stosowanych z powodzeniem od wielu lat aparatów naszej produkcji gwarantuje prawidłową pracę aparatu zarówno pod względem elektrycznym jak i mechanicznym. Aparaty dedykowane dla linii o znacznych przekrojach przewodów - do 240 mm2, mostów szynowych rozdzielni napowietrznych i stacji 110 kV/15 - 24 - 36 kV oraz dla zejść kablowych. Do sterowania łącznikami służą standardowe napędy ręczne produkcji ZPUE S.A.

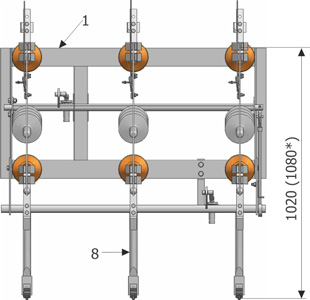

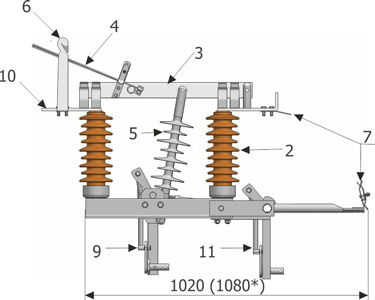

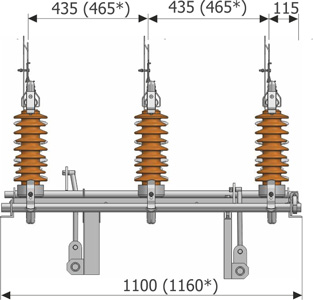

Widok, wymiary i budowa łączników 800A

rama rozłącznika (belka)
izolator wsporczy
styki główne rozłącznika
styki ruchome migowe
wspornik ruchomy
szabla styku migowego
styk uziemnika
konstr. wsporcza uziemnika
mechanizm napędowy rozłącznika
miejsce do przyłączenia przewodu
mechanizm napędowy uziemnika

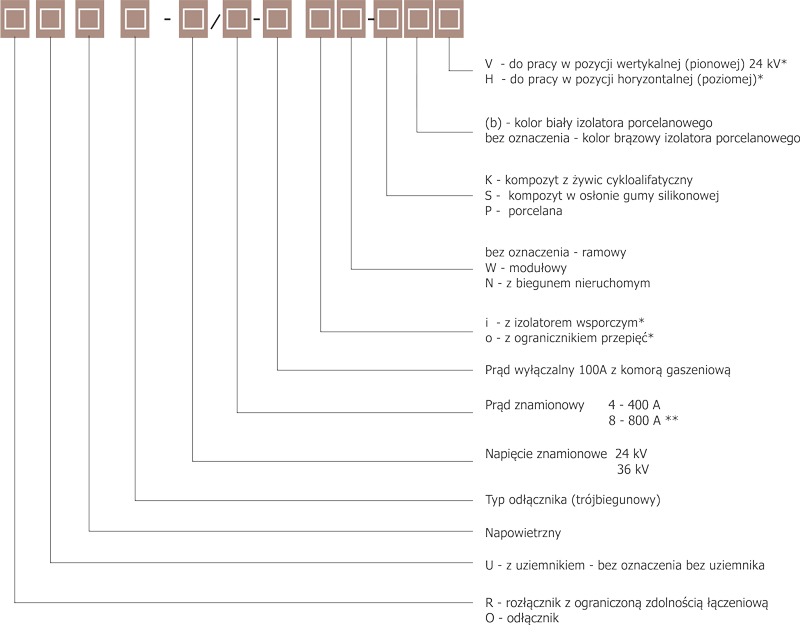

Łączniki z ograniczoną zdolnością łączeniową - oznaczenia łączników

RUN III 24/4 P
oznacza rozłącznik z uziemnikiem napowietrzny trójbiegunowy
na napięcie znamionowe 24 kV i znamionowy prąd ciągły 400 A.

ON III 24/4 P
oznacza odłącznik napowietrzny trójbiegunowy na napięcie
znamionowe 24 kV i znamionowy prąd ciągły 400 A.

RUN III 24/4 o W-S-V
rozłącznik z uziemnikiem napowietrzny trójbiegunowy
24 kV/400 A z ogranicznikiem, modułowy izolatory kompozytowe
w osłonie gumy silikonowej, do zamocowania w wersji wertykalnej

OUN III 24/8 N-S
odłącznik z uziemnikiem napowietrzny trójbiegunowy 24 kV/800 A
z biegunem nieruchomym, izolatory kompozytowe w osłonie gumy silikonowej

OUN III 36/8 N-S
odłącznik z uziemnikiem napowietrzny trójbiegunowy 36 kV/800A
z biegunem nieruchomym, izolatory kompozytowe w osłonie gumy silikonowej

* dotyczy łączników modułowych
** dotyczy z biegunem nieruchomym

Łączniki ramowe

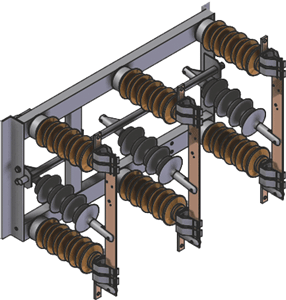

Odłącznik ON III 24/4 P(S)(K)

P (51,5 kg)
S (41,3 kg)
K (47,5 kg)

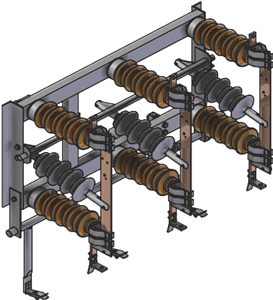

Odłącznik z uziem. OUN III 24/4 P(S)(K)

P (53,5 kg)
S (43,3 kg)
K (49,5 kg)

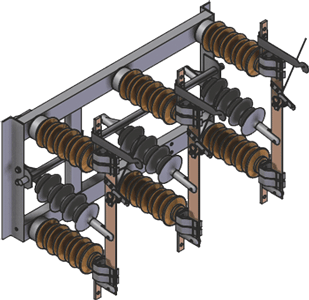

Rozłącznik RN III 24/4 P(S)(K)

P (51,7 kg)
S (41,5 kg)
K (47,7 kg)

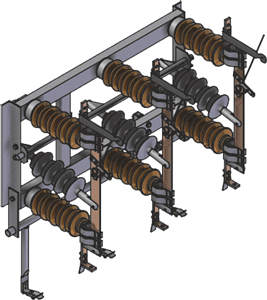

Rozłącznik z uziem. RUN III 24/4 P(S)(K)

P (53,7 kg)
S (43,5 kg)
K (49,7 kg)

Odłącznik ON III 36/4 P(S)(K)

P (68,7 kg)
S (53,3 kg)
K (59,5 kg)

Odłącznik z uziem. OUN III 36/4 P(S)(K)

P (73,3 kg)
S (55,3 kg)
K (64,1 kg)

Rozłącznik RN III 36/4 P(S)(K)

P (69,0 kg)
S (53,8 kg)
K (59,8 kg)

Rozłącznik z uziem. RUN III 36/4 P(S)(K)

P (73,7 kg)
S (55,7 kg)
K (64,5 kg)

Odłącznik ON III 24/8 N-P(S)(K)

P (80,2 kg)
S (70,0 kg)
K (74,5 kg)

Odłącznik z uziem. OUN III 24/8 N-P(S)(K)

P (90,2 kg)
S (78,0 kg)
K (82,5 kg)

Rozłącznik RN III 36/8 N-P(S)(K)

P (100 kg)
S (85,0 kg)
K (92,0 kg)

Rozłącznik z uziem. RUN III 36/8 N-P(S)(K)

P (108 kg)
S (93,0 kg)
K (98,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe w wersji podstawowej (Horyzontalnej)

Odłącznik ON III 24/4 W-S(K)(P)-H

P (59,5 kg)
S (49,3 kg)
K (57,5 kg)

Odłącznik z uziem. OUN III 24/4 W-S(K)(P)-H

P (61,5 kg)
S (51,5 kg)
K (58,5 kg)

Rozłącznik RN III 24/4 W-S(K)(P)-H

P (61,5 kg)
S (51,5 kg)
K (59,5 kg)

Rozłącznik z uziem. RUN III 24/4 W-S(K)(P)-H

P (63,5 kg)
S (53,3 kg)
K (60,0 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe w wersji podstawowej (Wertykalnej)

Odłącznik ON III 24/4 W-S(K)(P)-V

P (59,5 kg)
S (49,3 kg)
K (57,5 kg)

Odłącznik z uziem. OUN III 24/4 W-S(K)(P)-V

P (61,5 kg)
S (51,5 kg)
K (58,5 kg)

Rozłącznik RN III 24/4 W-S(K)(P)-H

P (61,5 kg)
S (51,5 kg)
K (59,5 kg)

Rozłącznik z uziem. RUN III 24/4 W-S(K)(P)-V

P (63,5 kg)
S (53,3 kg)
K (60,0 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej)

Odłącznik ON III 24/4 o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec horyzontal schem 01

P (65,5 kg)
S (55,3 kg)
K (63,5 kg)

Odłącznik z uziem. OUN III 24/4 o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec horyzontal schem 03

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik RN III 24/4 o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec horyzontal schem 02

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik z uziem. RUN III 24/4 o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec horyzontal schem 04

P (69,5 kg)
S (59,3 kg)
K (67,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę izolatorów wsporczych w wersji (Horyzontalnej)

Odłącznik ON III 24/4 i W-S(K)(P)-H

modulowe zabudowa izolatorow wsporczych horyzontal schem 01

P (65,5 kg)
S (55,3 kg)
K (63,5 kg)

Odłącznik z uziem. OUN III 24/4 i W-S(K)(P)-H

modulowe zabudowa izolatorow wsporczych horyzontal schem 03

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik RN III 24/4 i W-S(K)(P)-H

modulowe zabudowa izolatorow wsporczych horyzontal schem 02

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik z uziem. RUN III 24/4 i W-S(K)(P)-H

modulowe zabudowa izolatorow wsporczych horyzontal schem 04

P (69,5 kg)
S (59,3 kg)
K (67,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Wertykalnej)

Odłącznik ON III 24/4 o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec wertykal schem 01

P (65,5 kg)
S (55,3 kg)
K (63,5 kg)

Odłącznik z uziem. OUN III 24/4 o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec wertykal schem 03

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik RN III 24/4 o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec wertykal schem 02

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik z uziem. RUN III 24/4 o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec wertykal schem 04

P (69,5 kg)
S (59,3 kg)
K (67,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę izolatorów wsporczych w wersji (Wertykalnej)

Odłącznik ON III 24/4 i W-S(K)(P)-V

modulowe zabudowa izolatorow wsporczych wertykal schem 01

P (65,5 kg)
S (55,3 kg)
K (63,5 kg)

Odłącznik z uziem. OUN III 24/4 i W-S(K)(P)-V

modulowe zabudowa izolatorow wsporczych wertykal schem 03

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik RN III 24/4 i W-S(K)(P)-V

modulowe zabudowa izolatorow wsporczych wertykal schem 02

P (67,5 kg)
S (57,3 kg)
K (65,5 kg)

Rozłącznik z uziem. RUN III 24/4 i W-S(K)(P)-V

modulowe zabudowa izolatorow wsporczych wertykal schem 04

P (69,5 kg)
S (59,3 kg)
K (67,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z komorami powietrznymi 100A w wersji (Horyzontalnej)

Rozłącznik RN III 24/4-100A W-S(K)(P)-H

modulowe z komorami powietrznymi 100a horyzontal schem 01

P (63,5 kg)
S (53,3 kg)
K (61,5 kg)

Rozłącznik z uziem. RUN III 24/4-100A W-S(K)(P)-H

modulowe z komorami powietrznymi 100a horyzontal schem 02

P (65,5 kg)
S (55,5 kg)
K (62,0 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z komorami powietrznymi 100A w wersji (Wertykalnej)

Rozłącznik RN III 24/4-100A W-S(K)(P)-V

modulowe z komorami powietrznymi 100a wertykal schem 01

P (63,5 kg)
S (53,3 kg)
K (61,5 kg)

Rozłącznik z uziem. RUN III 24/4-100A W-S(K)(P)-V

modulowe z komorami powietrznymi 100a wertykal schem 02

P (65,5 kg)
S (55,5 kg)
K (62,0 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej)

Rozłącznik RN III 24/4-100A o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec w wersji horyzontal schem 01

P (69,5 kg)
S (59,5 kg)
K (67,5 kg)

Rozłącznik z uziem. RUN III 24/4-100A o W-S(K)(P)-H

modulowe zabudowa ogranicznikow przepiec w wersji horyzontal schem 02

P (71,5 kg)
S (61,3 kg)
K (69,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe z konstrukcją pod zabudowę ograniczników przepięć w wersji (Wertykalnej)

Rozłącznik RN III 24/4-100A o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec w wersji wertykal schem 01

P (69,5 kg)
S (59,5 kg)
K (67,5 kg)

Rozłącznik z uziem. RUN III 24/4-100A o W-S(K)(P)-V

modulowe zabudowa ogranicznikow przepiec w wersji wertykal schem 02

P (71,5 kg)
S (61,3 kg)
K (69,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe dla 36 kV w wersji podstawowej (Horyzontalnej)

Odłącznik ON III 36/4 W-S(K)(P)-H

modulowe dla36kv wersja podstawowa horyzontal schem 01

P (64,0 kg)
S (54,3 kg)
K (62,5 kg)

Odłącznik z uziem. OUN III 36/4 W-S(K)(P)-H

modulowe dla36kv wersja podstawowa horyzontal schem 03

P (66,5 kg)
S (56,5 kg)
K (63,5 kg)

Rozłącznik RN III 36/4 W-S(K)(P)-H

modulowe dla36kv wersja podstawowa horyzontal schem 02

P (66,5 kg)
S (56,5 kg)
K (64,5 kg)

Rozłącznik z uziem. RUN III 36/4 W-S(K)(P)-H

modulowe dla36kv wersja podstawowa horyzontal schem 04

P (68,5 kg)
S (58,5 kg)
K (65,0 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Łączniki modułowe dla 36 kV z konstrukcją pod zabudowę ograniczników przepięć w wersji (Horyzontalnej)

Odłącznik ON III 36/4 o W-S(K)(P)-H

modulowe dla36kv zabudowa ogranicznikow przepiec horyzontal schem 01

P (73,5 kg)
S (64,8 kg)
K (72,5 kg)

Rozłącznik RN III 36/4 o W-S(K)(P)-H

modulowe dla36kv zabudowa ogranicznikow przepiec horyzontal schem 02

P (77,5 kg)
S (66,0 kg)
K (75,0 kg)

Odłącznik z uziem. OUN III 36/4 o W-S(K)(P)-H

modulowe dla36kv zabudowa ogranicznikow przepiec horyzontal schem 03

P (76,5 kg)
S (67,3 kg)
K (75,0 kg)

Rozłącznik z uziem. RUN III 36/4 o W-S(K)(P)-H

modulowe dla36kv zabudowa ogranicznikow przepiec horyzontal schem 04

P (79,5 kg)
S (68,5 kg)
K (77,5 kg)

Uwaga:
Producent zastrzega sobie prawo do wprowadzenia w każdym czasie zmian konstrukcyjnych, wynikiem których wymiary i waga może ulec zmianie.

Pobierz

Karta katalogowa Łączniki z ograniczoną zdolnością łączeniową 25A.pdf
